Comment est forgé l’acier ? Processus, techniques et applications

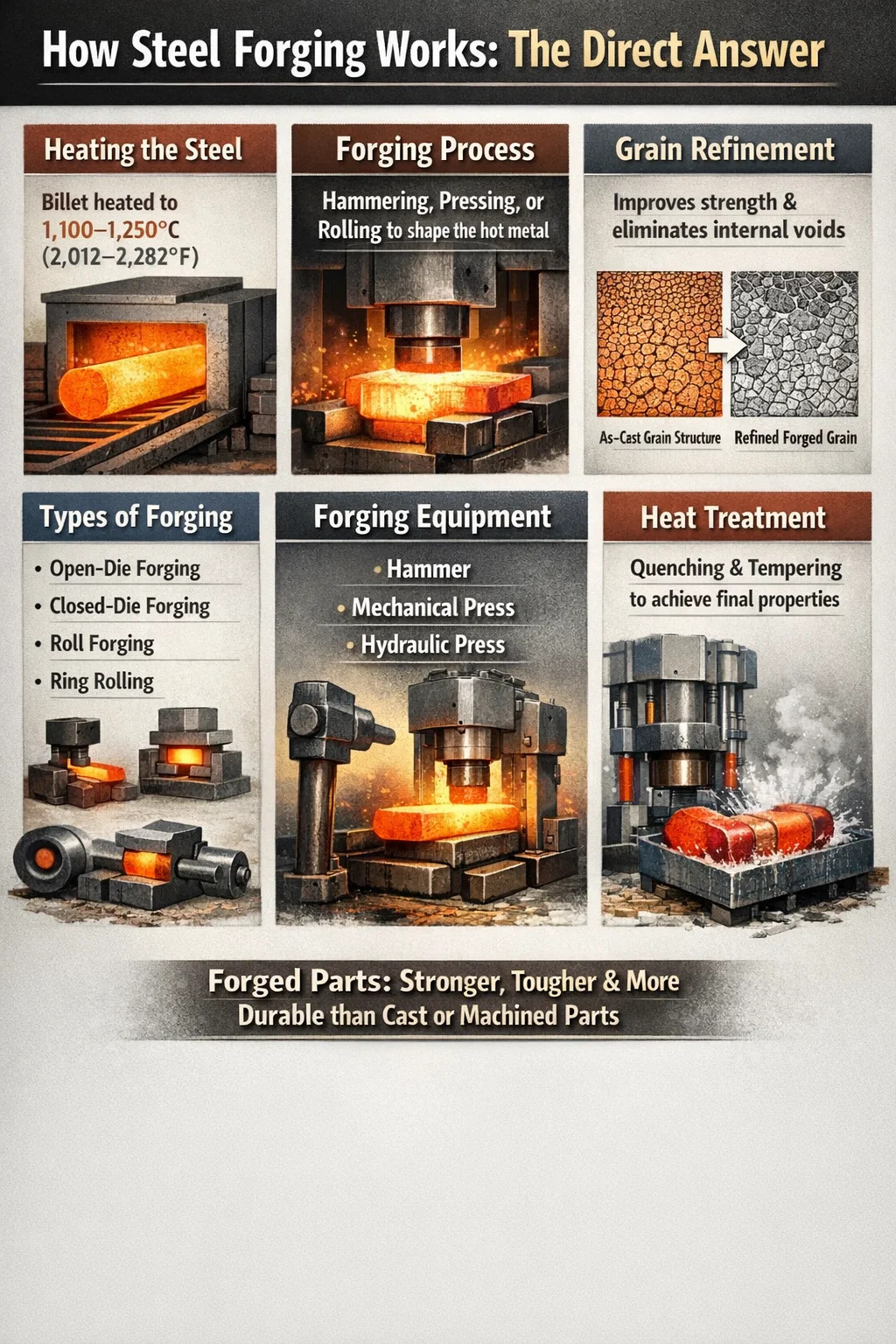

Comment fonctionne le forgeage de l'acier : la réponse directe

Forgeage de l'acier est le processus de façonnage de l'acier en appliquant une force de compression - soit par martelage, pressage ou laminage - tandis que le métal est chauffé à une température qui le rend plastique et exploitable mais non fondu. Le résultat est une partie avec propriétés mécaniques supérieures par rapport aux composants moulés ou usinés, car le processus de forgeage affine la structure interne des grains et élimine les vides internes.

Concrètement, une billette ou un lingot d'acier est chauffé entre 1 100°C et 1 250°C (2 012 °F à 2 282 °F) pour le forgeage à chaud – la méthode industrielle la plus courante – puis placé sous une presse ou un marteau qui le déforme dans la forme souhaitée. La pièce façonnée est ensuite refroidie dans des conditions contrôlées et finie par usinage, traitement thermique ou traitement de surface.

Il ne s’agit pas d’une technique unique mais d’une famille de procédés connexes. En fonction de la géométrie de la pièce, du volume de production, des tolérances requises et de la qualité du matériau, les fabricants choisissent entre le forgeage à matrice ouverte, le forgeage à matrice fermée (matrice d'impression), le forgeage au rouleau, le laminage en anneau ou le forgeage isotherme. Chacun offre des compromis différents entre l’utilisation des matériaux, le coût des matrices, la précision dimensionnelle et la complexité réalisable.

La matière première : choisir le bon acier pour le forgeage

Toutes les nuances d’acier ne se forgent pas de la même manière. La teneur en carbone, les éléments d'alliage et la propreté de la masse fondue affectent tous la façon dont le matériau s'écoule sous pression et les propriétés que la pièce finie atteint. Les aciers forgeables sont globalement regroupés comme suit :

• Aciers à faible teneur en carbone (0,05 à 0,30 % C) : Très ductile et facile à forger ; utilisé pour les pièces structurelles, les boulons et les arbres qui ne nécessitent pas une dureté extrême.
• Aciers à moyenne teneur en carbone (0,30 à 0,60 % C) : Le cheval de bataille de l’industrie du forgeage ; des nuances comme AISI 1040 et 4140 sont utilisées pour les vilebrequins, les bielles, les engrenages et les essieux.
• Aciers à haute teneur en carbone (0,60 à 1,00 % C) : Plus dur et plus résistant mais plus sensible à la fissuration lors du forgeage ; utilisé pour les ressorts, les rails et les outils de coupe.
• Aciers alliés (séries 4000, 8000) : Les ajouts de chrome, de molybdène, de nickel et de vanadium améliorent la trempabilité et la ténacité ; courant dans l’aérospatiale et la machinerie lourde.
• Aciers inoxydables (séries 300 et 400) : Exiger des pressions de forgeage plus élevées et un contrôle plus strict de la température ; utilisé dans les applications chimiques, alimentaires et médicales.

Le matériel de forge arrive sous forme de barres rondes, de billettes découpées dans des barres laminées ou de lingots pour de très grandes pièces. Le poids des billettes pour les composants automobiles varie généralement de 0,5 kg à 30 kg , tandis que les grandes pièces forgées industrielles - telles que les arbres de turbine ou les brides d'appareils sous pression - peuvent partir de lingots pesant plusieurs tonnes.

Chauffage de l'acier : contrôle de la température, des fours et du tartre

C'est par le chauffage que commence réellement le processus de forgeage, et il est beaucoup plus contrôlé que ne le suggère l'image d'une barre rougeoyante tirée d'un feu. Une température erronée, même de 50 °C, peut entraîner des pièces forgées fissurées, une usure excessive des matrices ou des pièces qui échouent à l'inspection.

Plages de températures de forgeage par type d'acier

Les fours de forgeage industriels sont des fours à sole rotative au gaz, des fours à poussée ou des systèmes de chauffage par induction. Le chauffage par induction est devenu dominant pour la production en grand volume de billettes plus petites, car il chauffe une billette de 50 mm de diamètre à la température de forgeage. moins de 60 secondes , élimine presque entièrement la mise à l'échelle de la surface et utilise à peu près 30 à 40 % d'énergie en moins que les systèmes de fournaises à gaz équivalents.

Le tartre – la couche d’oxyde de fer qui se forme à la surface lors du chauffage des fours à gaz – est un problème persistant. Si du tartre est pressé sur la surface de la pièce par contact avec la matrice, cela crée des défauts de surface qui nécessitent un usinage supplémentaire ou provoquent un rejet. Jets de détartrage à eau haute pression fonctionnant à 150-200 bars sont standard sur les lignes de presse pour éliminer le tartre immédiatement avant que la billette n'entre dans la matrice.

Forgeage à matrice ouverte : flexibilité pour les pièces de grande taille et personnalisées

Le forgeage à matrice ouverte – également appelé forgeage libre ou forgeage de forgeron – utilise des matrices plates, en forme de V ou à contour simple qui n'entourent pas la pièce. L'opérateur ou le système automatisé fait pivoter et repositionne la billette entre chaque coup de presse, lui donnant progressivement la forme souhaitée. Cette technique donne à la forge une énorme flexibilité : un seul jeu de matrices plates peut produire un nombre illimité de formes de pièces différentes simplement en changeant la façon dont la pièce est manipulée.

Le forgeage à matrice ouverte est la méthode de choix pour les pièces trop grandes pour les matrices fermées : arbres de rotor de turbine, arbres d'hélice de navire, grandes brides, coques de récipients sous pression et rouleaux de laminoir. Les pièces ainsi produites peuvent peser de quelques kilogrammes jusqu'à plusieurs centaines de tonnes . La presse de 300 MN du deuxième groupe industriel lourd chinois est l'une des plus grandes au monde, capable de forger des composants en titane et en acier pour les centrales nucléaires et les structures d'avions.

La séquence de processus pour un grand arbre ressemble généralement à ceci :

1. Le lingot est coulé et laissé se solidifier ; les sections supérieure (contremarche) et inférieure (bout) avec ségrégation et vides sont coupées, supprimant jusqu'à 20 à 25 % du poids initial du lingot .
2. Le lingot restant est réchauffé et remué (comprimé axialement) pour briser la structure du grain tel que coulé et fermer les vides internes.
3. La billette est étirée (allongée) sous la presse, tournant progressivement entre les courses pour travailler le matériau uniformément.
4. Plusieurs réchauffages sont nécessaires pour les grosses pièces afin de maintenir la température de travail au-dessus de la limite de forgeage de finition.
5. Le forgeage brut est usiné grossièrement pour éliminer les irrégularités de surface et vérifié par ultrasons pour détecter les défauts internes.

L'utilisation de matériaux dans le forgeage à matrice ouverte est inférieure à celle dans le travail à matrice fermée - généralement 60 à 75 % du poids de départ du lingot finit dans le forgeage fini. Le reste est supprimé en tant que stock de recadrage, de mise à l'échelle et d'usinage. Malgré cela, pour les pièces très grandes ou uniques, les faibles coûts de matrice font de la matrice ouverte la seule option économiquement viable.

Forgeage en matrices fermées : production de précision et de gros volumes

Le forgeage à matrice fermée – également appelé forgeage à matrice d'impression – utilise des moitiés de matrice supérieure et inférieure assorties qui contiennent l'impression négative exacte de la pièce finie. Lorsque la presse se ferme, la billette d'acier chauffée remplit la cavité de la matrice et prend la forme précise de l'empreinte. L'excès de métal est expulsé dans un mince anneau appelé flash, qui est ensuite coupé.

Il s'agit de la méthode dominante pour la production en grande série de composants structurels et mécaniques : bielles automobiles, fusées d'essieu, moyeux de roue, longerons d'ailes d'avion et outils à main. Le forgeage moderne atteint des tolérances dimensionnelles de ±0,5 mm ou plus sur des composants de taille moyenne, réduisant considérablement l'usinage en aval par rapport à la fonderie.

La séquence de matrices multi-stations

Les pièces complexes sont rarement forgées jusqu’à leur forme finale d’un seul coup. Le bloc de matrice est divisé en plusieurs postes d'impression disposés en séquence :

• Impression plus complète : Redistribue le métal longitudinalement, réduisant la section transversale à des points spécifiques.
• Impression de déligneuse : Rassemble le métal dans des zones spécifiques et façonne grossièrement le profil transversal.
• Impression du bloqueur : Préforme la pièce à une forme qui ressemble beaucoup à la pièce finale mais avec des rayons plus grands et une plus grande dépouille.
• Impression de finition : Amène la pièce à la géométrie finale, en formant des détails fins et des rayons serrés. Flash est généré ici.

Pour une bielle automobile typique en AISI 4140, la séquence entière — depuis l'insertion de la billette jusqu'à l'extraction de la pièce forgée ébavurée — prend moins de 30 secondes sur une presse mécanique moderne évaluée entre 25 000 et 40 000 kN. Une seule ligne de forgeage peut produire 600 à 1 200 bielles par heure .

Utilisation du flash et des matériaux

Flash représente généralement 10 à 20 % du poids de la billette en forgeage conventionnel. Le forgeage sans bavure – une variante dans laquelle la matrice est entièrement fermée et le volume de la billette est précisément adapté à la cavité – peut éliminer ces déchets mais nécessite une préparation très précise des billettes et des forces de presse plus élevées. Il est utilisé pour des pièces telles que des ébauches d'engrenages et des bagues de roulement où les économies de matériaux justifient la complexité supplémentaire.

Forgeage par laminage et laminage d'anneaux : méthodes de mise en forme spécialisées

Au-delà des deux principales catégories de matriçage, plusieurs procédés spécialisés de forgeage de l'acier méritent d'être compris car ils dominent des catégories de produits spécifiques.

Forgeage au rouleau

Lors du forgeage au rouleau, la billette chauffée passe entre deux rouleaux contrarotatifs avec des rainures façonnées usinées dans leurs surfaces. Au fur et à mesure du passage de la billette, les rouleaux réduisent sa section transversale et l'allongent, distribuant le métal selon le motif précis nécessaire à l'opération de forgeage suivante. Le forgeage au rouleau est largement utilisé comme étape de préformage avant le forgeage en matrice fermée de pièces allongées telles que les bielles et les ébauches de ressorts à lames. Il améliore la répartition du matériau et réduit le nombre d'empreintes fermées nécessaires, réduisant ainsi l'usure de la matrice et le temps de cycle.

Anneau roulant

Le laminage d'anneaux produit des anneaux sans soudure en perçant un trou dans une ébauche de forgeage en forme de disque, puis en l'étendant entre un rouleau principal entraîné et un rouleau fou tandis que des rouleaux axiaux plats contrôlent la hauteur de l'anneau. Le résultat est un anneau sans soudure avec une structure de grain circulant continuellement autour de sa circonférence – un avantage structurel significatif par rapport aux anneaux découpés dans une plaque ou fabriqués par soudage.

Les bagues laminées vont des petites bagues de roulement pesant moins de 1 kg aux brides massives d'éoliennes et aux brides de cuve de réacteur nucléaire dont les diamètres extérieurs dépassent 8 mètres et poids ci-dessus 100 tonnes . L'industrie aérospatiale s'appuie fortement sur des composants en titane et en acier laminés en anneau pour les carters, les cadres et les cloisons des moteurs à réaction.

Forgeage à froid et à chaud : travailler l'acier sous la chaleur rouge

Le forgeage à chaud n’est pas la seule option. Forgeage à froid - effectué à température ambiante ou proche - et forgeage à chaud - généralement à 650-900°C pour l'acier - offrent différentes combinaisons de finition de surface, de précision dimensionnelle et de performances mécaniques.

Forgeage à froid

Le forgeage à froid de l'acier repose sur l'écrouissage : à mesure que le métal se déforme plastiquement, sa densité de dislocation augmente et il devient progressivement plus résistant. Les pièces produites par forgeage à froid peuvent atteindre finitions de surface de Ra 0,4–1,6 µm et des tolérances dimensionnelles plus strictes que ±0,05mm sans aucun usinage. La production en grand volume de boulons, d'écrous, de vis et d'ébauches d'engrenages formées à froid sont les principales applications.

La limitation réside dans les forces importantes requises. Le forgeage à froid d'un acier à faible teneur en carbone nécessite des contraintes d'écoulement de 500 à 800 MPa , par rapport à 80-150 MPa pour le même matériau à des températures de forgeage élevées. Les matrices s'usent rapidement et l'acier doit généralement être recuit et relubrifié (souvent avec des systèmes au savon phosphate) entre les étapes pour les opérations de formage en plusieurs passes.

Forgeage à chaud

Le forgeage à chaud se situe entre le chaud et le froid en termes de température et de résultat. À des températures intermédiaires, la contrainte d'écoulement est réduite par rapport au travail à froid (ce qui réduit les exigences en matière de tonnage de presse), tandis que la qualité de surface et la précision dimensionnelle sont bien meilleures que le forgeage à chaud, car moins de calamines se forment et le retrait thermique est plus faible. Le forgeage à chaud est de plus en plus utilisé pour les engrenages de précision et les composants de joints homocinétiques dans la transmission automobile, où la combinaison d'une précision de forme proche de la valeur nette et d'une bonne intégrité de surface réduit le coût total de fabrication par rapport aux séquences de forgeage à chaud puis d'usinage.

Équipement de forge : marteaux, presses mécaniques et presses hydrauliques

La machine délivrant la force de forgeage détermine l’économie, la capacité et le taux de production de l’opération autant que la conception de la matrice. Trois principaux types de machines dominent le forgeage industriel de l’acier :

Marteaux de forge

Les marteaux fournissent de l'énergie en laissant tomber ou en poussant un bélier vers le bas à grande vitesse. L'énergie de déformation est l'énergie cinétique du vérin en mouvement. Les marteaux à gravité sont le type le plus simple ; Les marteaux perforateurs utilisent de la vapeur, de l'air comprimé ou une pression hydraulique pour accélérer le vérin, atteignant des énergies d'impact de 5 kJ à plus de 1 000 kJ pour gros marteaux à vapeur à double effet. Les marteaux sont bien adaptés au forgeage de formes complexes car de multiples coups rapides peuvent travailler le matériau progressivement. Le taux de déformation élevé des coups de marteau signifie également un temps de contact moindre avec la matrice et une charge thermique moindre.

Presses mécaniques à forger

Les presses mécaniques utilisent une manivelle excentrique entraînée par volant d'inertie pour convertir l'énergie de rotation en un seul coup de vérin par tour. Les capacités vont de 5 000 kN à 125 000 kN . Leur course fixe et la position prévisible du vérin les rendent idéales pour les travaux multi-impressions en matrice fermée avec une répétabilité dimensionnelle serrée. Une presse mécanique de 63 000 kN — une taille courante pour les pièces forgées lourdes de l'automobile — tourne généralement à 40 à 80 coups par minute , permettant des cadences de production très élevées.

Presses à forger hydrauliques

Les presses hydrauliques génèrent une force grâce à un fluide à haute pression agissant sur un cylindre. Contrairement aux presses mécaniques, elles peuvent contenir un tonnage complet tout au long de la course et peuvent être programmées avec des profils complexes de vitesse et de force du vérin. Cela les rend essentiels pour le forgeage isotherme des superalliages aérospatiaux, où des vitesses de déformation lentes sont nécessaires pour éviter le chauffage adiabatique et la fissuration, ainsi que pour les très grandes opérations à matrice ouverte. Les plus grandes presses à forger du monde, dont la Presse 750 MN chez VSMPO-AVISMA en Russie, ils sont hydrauliques.

Qu'arrive-t-il à la structure des grains lors du forgeage de l'acier

La supériorité mécanique des pièces forgées sur les pièces moulées vient directement de l'effet du forgeage sur la microstructure interne de l'acier. Comprendre cela explique pourquoi les pièces forgées sont spécifiées pour des applications critiques même lorsqu'elles coûtent beaucoup plus cher.

L'acier tel que moulé contient une structure de grains dendritiques grossiers avec une ségrégation chimique entre les joints de grains et les vides de retrait internes ou la porosité. Lorsque ce matériau est forgé, plusieurs choses se produisent simultanément :

• Affinement des grains : Les gros grains coulés sont brisés par déformation plastique puis recristallisent en grains équiaxes plus petits et plus uniformes pendant et après le travail à chaud. Des grains plus petits signifient une meilleure ténacité et résistance à la fatigue.
• Fermeture annulée : La porosité interne et le micro-retrait sont compactés et soudés par les contraintes de compression du forgeage, en particulier dans les opérations multi-passes à matrice ouverte avec des taux de réduction élevés.
• Flux de fibres : Les inclusions non métalliques et les longerons en carbure sont allongés et alignés avec la direction de l'écoulement du métal, créant ainsi un motif d'écoulement des grains. Lorsque la matrice de forgeage est conçue correctement, ce flux de fibres suit le contour de la pièce et les lignes de flux de grains sont parallèles à l'axe de contrainte en service, ce qui améliore considérablement la résistance à la fatigue par rapport à une ébauche usinée où les lignes de flux sont découpées.
• Homogénéisation : Un chauffage et une déformation répétés répartissent les éléments d'alliage de manière plus uniforme, réduisant ainsi les gradients de composition qui affaiblissent les structures coulées.

Un composant en acier bien forgé peut présenter résistance à la fatigue jusqu'à 40 % supérieure, résistance à la traction 20 % supérieure et résistance aux chocs nettement supérieure par rapport à un composant coulé de même composition nominale. Dans des applications telles que les trains d'atterrissage d'avion ou les vilebrequins d'automobiles – où les charges cycliques et les charges de choc occasionnelles sont des facteurs déterminants – ces gains ne sont pas marginaux.

Traitement thermique après forgeage : finalisation du cycle métallurgique

Pour la plupart des pièces forgées en acier allié, l’opération de forgeage à elle seule ne fournit pas les propriétés mécaniques finales requises. Le traitement thermique après forgeage est l’étape qui permet de garantir la combinaison cible de résistance, de dureté et de ténacité.

Normalisation

Chauffage à 850-950°C et le refroidissement par air affine la structure des grains et homogénéise la microstructure après forgeage. La normalisation est souvent spécifiée comme traitement de base pour les pièces forgées en acier au carbone et faiblement alliés avant l'usinage final et constitue parfois le seul traitement thermique requis pour les applications moins performantes.

Trempe et revenu (Q&T)

Pour les pièces forgées en acier allié haute performance, l'austénitisation (généralement 830-900°C ), trempe dans l'eau, l'huile ou le polymère, puis revenu à 450-680°C est la voie standard pour obtenir une résistance élevée avec une ténacité adéquate. Un acier forgé AISI 4340 en état Q&T peut atteindre des résistances à la traction de 1 000 à 1 800 MPa en fonction de la température de revenu, ce qui le rend adapté aux composants structurels d'avions et aux pièces de transmission robustes.

Recuit et soulagement du stress

Les grandes pièces forgées à géométrie complexe peuvent conserver des contraintes résiduelles importantes dues à un refroidissement irrégulier après le forgeage. Un recuit de détente à 550-650°C — en dessous de la température de transformation — réduit les contraintes résiduelles sans modifier substantiellement la dureté, empêchant ainsi la distorsion lors de l'usinage final. Cette étape est une pratique standard pour les grands corps de vannes, les blocs filières et les composants de récipients sous pression.

Contrôle qualité et tests dans le forgeage de l'acier

Les pièces forgées en acier destinées à des applications critiques sont soumises à un régime d'inspection rigoureux qui couvre à la fois la qualité de surface et la qualité interne. Les tests spécifiques requis dépendent de la norme industrielle (ASTM, EN, JIS ou spécifications spécifiques au client), mais les éléments suivants sont largement appliqués :

• Tests par ultrasons (UT) : Les ondes sonores à haute fréquence détectent les défauts internes – fissures, vides, inclusions – invisibles à la surface. Requis pour pratiquement toutes les pièces forgées de l'aérospatiale, du nucléaire et des équipements sous pression ; les critères d'acceptation sont définis par zone (par exemple, aucune indication supérieure à 2 mm équivalent trou à fond plat dans la zone de forage).
• Inspection des particules magnétiques (MPI) : Détecte les fissures superficielles et proches de la surface dans les aciers ferromagnétiques en magnétisant la pièce et en appliquant une suspension de particules ferreuses. Norme pour les pièces forgées critiques pour la sécurité automobile, telles que les fusées d'essieu et les moyeux de roue.
• Test de dureté : La dureté Brinell ou Rockwell mesurée sur des surfaces usinées confirme que le traitement thermique a atteint la plage de propriétés cible.
• Essais de traction et d'impact : Des tests destructifs sur des coupons de test forgés séparément - ou à partir de prolongements forgés sur la pièce - vérifient la limite d'élasticité, la résistance à la traction ultime, l'allongement et l'énergie d'impact Charpy V-notch à des températures spécifiées.
• Contrôle dimensionnel : Vérification par CMM (machine à mesurer tridimensionnelle) de toutes les dimensions critiques par rapport au dessin technique, avec traçabilité complète des données de mesure.

Les tests de macro-gravure – couper, polir et graver une section transversale d'une pièce forgée avec une solution acide diluée – révèlent les lignes d'écoulement des grains, confirment qu'elles suivent le modèle prévu et exposent toute ségrégation interne, tuyauterie ou coutures que l'UT pourrait manquer. Ce test est généralement spécifié pour la qualification du premier article de nouvelles conceptions de matrices.

Défauts courants dans les pièces forgées en acier et leurs causes

Même les opérations de forgeage bien contrôlées produisent des pièces défectueuses. Reconnaître la cause profonde de chaque type de défaut est essentiel pour corriger le processus avant que de grandes quantités de déchets ne s’accumulent.

Où sont utilisées les pièces en acier forgé : applications industrielles

Les pièces forgées en acier se trouvent dans pratiquement toutes les industries où les composants doivent résister à des contraintes élevées, à des charges répétées ou à des températures élevées. Les secteurs suivants représentent la grande majorité de la production mondiale de pièces forgées :

Industrie automobile

Le secteur automobile consomme environ 60 % de toutes les pièces forgées produites dans le monde . Une voiture de tourisme typique contient plus de 250 composants forgés : vilebrequins, bielles, arbres à cames, engrenages de transmission, fusées d'essieu, moyeux de roue, étriers de frein, bras de suspension et boîtiers de joint homocinétique. Le passage aux véhicules électriques modifie la donne – moins de vilebrequins et de pistons – mais augmente la demande d’éléments structurels de gros boîtiers de batterie et d’arbres de moteurs électriques.

Aéronautique et Défense

Les pièces forgées pour l'aérospatiale sont soumises aux exigences de certification des matériaux et des processus les plus rigoureuses de toutes les industries. Les composants structurels de la cellule – longerons d’aile, cadres de fuselage, jambes de force du train d’atterrissage – et les composants du moteur – disques de compresseur, disques de turbine, arbres – sont presque exclusivement forgés. Un seul avion commercial gros-porteur contient plus de 1 500 pièces forgées , beaucoup d'entre eux sont de grandes pièces d'aluminium ou de titane plutôt que d'acier, mais les pièces forgées en acier à haute résistance dominent dans les trains d'atterrissage et les systèmes d'actionnement.

Production de pétrole, de gaz et d’électricité

Les brides d'appareils sous pression, les corps de vannes, les raccords de canalisations, les composants de têtes de puits et les rotors de turbine sont des applications de forge critiques dans le secteur de l'énergie. Ces pièces fonctionnent sous haute pression, haute température et dans des environnements souvent corrosifs où la porosité de la coulée constituerait un risque inacceptable. Les grandes pièces forgées de rotor de turbine pour centrales à vapeur peuvent peser plus de 200 tonnes après l'usinage final et nécessitent des mois de forgeage, de traitement thermique et de tests avant la livraison.

Équipement de construction et d'exploitation minière

Les maillons de chenille, les pignons, les dents de godet, les trépans de forage et les broches structurelles des équipements lourds de construction et d'exploitation minière dépendent de l'acier forgé pour sa résistance aux chocs et à l'abrasion. Les charges dynamiques extrêmement élevées subies par ces composants (une grande dent de godet d'excavatrice peut absorber des dizaines de milliers de cycles d'impact par équipe) rendent la ténacité supérieure des pièces forgées essentielle pour une durée de vie acceptable.

Développements modernes dans la technologie de forgeage de l’acier

La physique fondamentale du forgeage de l’acier n’a pas changé – le métal coule toujours sous pression lorsqu’il est chauffé – mais la technologie entourant le processus a considérablement progressé au cours des deux dernières décennies.

Simulation par analyse par éléments finis (FEA) du processus de forgeage - à l'aide de logiciels tels que Deform, FORGE ou Simufact - permet aux ingénieurs de prédire le flux de métal, la répartition des contraintes, les contraintes de la matrice et l'emplacement des défauts potentiels avant de découper une seule matrice. Cela a considérablement réduit le nombre d'itérations d'essai de matrice nécessaires pour les nouvelles pièces complexes, réduisant ainsi le temps et les coûts de développement des matrices. 30 à 50 % dans de nombreux cas.

Presses hydrauliques et servomécaniques servocommandées permettre des profils de vitesse de vérin programmables, permettant le forgeage à chaud et isotherme de matériaux qui nécessitaient auparavant un équipement dédié ou qui n'étaient pas du tout réalisables en forgeage sous pression. Le bélier peut être ralenti aux étapes critiques pour contrôler la génération de chaleur et le flux de métal, ou accéléré pour optimiser le temps de cycle sur les opérations moins sensibles.

Cellules de forgeage automatisées La combinaison de chauffages par induction, de manipulation robotisée des billettes, de systèmes de transfert de presse multi-axes et d'inspection par vision en ligne a permis d'exploiter des lignes de forgeage fermées à grand volume avec un minimum de main-d'œuvre directe. Une ligne de forgeage automobile moderne peut avoir un opérateur supervisant quatre à six presses , avec un contrôle qualité assuré par des systèmes de numérisation laser et de vision industrielle en fin de ligne.

Forgeage de précision proche de la forme nette — produire des pièces si proches de la géométrie finale que l'usinage est réduit à une légère passe de finition sur les surfaces fonctionnelles uniquement — est de plus en plus courant pour les engrenages et composants de roulements automobiles. Cette approche réduit le temps d'usinage, améliore l'utilisation des matériaux et préserve le flux de grain bénéfique que l'usinage détruirait autrement à la surface de la pièce.
