De quoi l'acier est-il un alliage et pourquoi est-il important pour les pièces forgées
L'acier est fondamentalement un alliage de fer et de carbone , avec une teneur en carbone allant généralement de 0,02 % à environ 2,1 % en poids. Au-delà de cette association de base, l'acier technique moderne contient presque toujours des éléments d'alliage supplémentaires tels que le manganèse, le chrome, le nickel, le molybdène, le vanadium et le silicium, chacun étant ajouté en pourcentages contrôlés pour modifier la dureté, la ténacité, la résistance à l'usure ou le comportement à la corrosion. Lorsque ces éléments secondaires sont délibérément augmentés au-delà des traces, le matériau est classé comme acier allié plutôt que de l'acier au carbone ordinaire. Cette distinction est le point de départ pour comprendre les pièces forgées en acier allié, puisque le processus de forgeage dépend fortement de la façon dont l'alliage de base réagit à la chaleur, à la pression et au refroidissement.
Concrètement, un atelier de forge ne se contente pas de chauffer une barre d'« acier » et de la marteler pour lui donner forme. La composition exacte de l'alliage dicte la fenêtre de température de forgeage, le nombre de coups de forgeage ou de coups de presse requis, le risque de fissuration lors de la déformation et les performances mécaniques de la pièce finie. Un arbre d'engrenage en acier au chrome-molybdène 4140 se comporte très différemment sous le marteau qu'une bride en acier au carbone 1045 ordinaire, même si les deux sont techniquement « en acier ».
Les éléments d'alliage de base trouvés dans l'acier
Le fer à lui seul est relativement mou et n’a pas la résistance nécessaire pour les pièces mécaniques exigeantes. Le carbone est le premier élément ajouté au fer pour créer l’acier, et c’est le principal facteur de dureté et de résistance. Cependant, la plupart des aciers de qualité forge reposent sur une combinaison d’éléments travaillant ensemble. Le tableau ci-dessous résume les éléments d’alliage les plus courants et les propriétés que chacun influence principalement.
Éléments d'alliage typiques utilisés dans l'acier de forge et leur rôle fonctionnel | Élément | Gamme typique | Effet primaire |
| Carbone | 0,02% - 2,1% | Dureté et résistance à la traction |
| Manganèse | 0,3% - 1,9% | Trempabilité, réduit la fragilité |
| Chrome | 0,5% - 18% | Résistance à l'usure, résistance à la corrosion |
| Nickel | 0,5% - 5% | Robustesse à basse température |
| Molybdène | 0,15% - 0,4% | Maintien de la résistance à haute température |
| Vanadium | 0,1% - 0,3% | Affinement du grain, résistance à la fatigue |
| Silicium | 0,15% - 2,5% | Agent désoxydant, augmente l'élasticité |
Aucun de ces éléments ne fonctionne de manière isolée. Un ingénieur en forge examine la recette complète, car chrome combiné avec du molybdène produit une réponse de forgeage très différente de celle du chrome combiné au nickel, même à des pourcentages d'alliage totaux similaires.

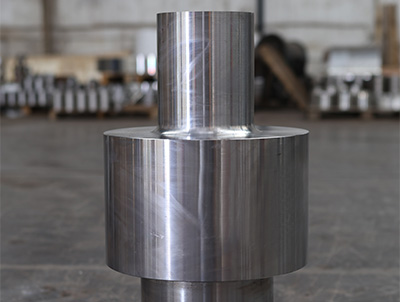

Une pièce forgéee en acier allié est un composant métallique façonné en appliquant une force de compression à une billette ou un lingot d'acier allié chauffé, provoquant la déformation et l'alignement de la structure interne des grains le long de la forme de la pièce plutôt que d'être découpée comme lors de l'usinage. Cet alignement des grains est ce qui donne aux pièces forgées leur avantage de résistance caractéristique par rapport aux équivalents moulés ou usinés du même alliage.
- Le matériau de départ est une barre, une billette ou un lingot d'acier allié solide, et non une coulée liquide.
- La chaleur est appliquée pour amener l'acier dans une plage plastique ouvrable, généralement entre 1 100 °C et 1 250 °C pour la plupart des nuances d'alliage moyen.
- La force mécanique d'un marteau, d'une presse ou d'un bouletteur déforme le matériau chauffé en une matrice ou une forme grossière.
- Le flux de grains qui en résulte suit le contour de la pièce, améliorant ainsi la durée de vie en fatigue et la résistance aux chocs.
Comment fonctionne réellement le processus de forgeage
La plupart des pièces forgées en acier allié passent par une séquence répétable d’étapes avant d’atteindre la dimension finale. Bien que les étapes exactes varient selon la géométrie de la pièce et l'équipement de l'atelier, le flux de travail général est assez cohérent dans l'ensemble du secteur.
- Découpe de billettes et inspection des défauts de surface ou des vides internes.
- Chauffage par induction ou au four jusqu'à la plage de température de forgeage appropriée pour l'alliage spécifique.
- Formage grossier, souvent appelé blocage, pour donner à la masse une forme approximative.
- Terminez le forgeage dans une configuration de matrice fermée ou ouverte pour obtenir une géométrie presque finale.
- Découpe du matériau flash laissé au niveau de la ligne de joint de la matrice.
- Refroidissement contrôlé pour éviter les fissures sous contrainte interne.
- Traitement thermique tel que normalisation, trempe ou revenu pour atteindre la dureté cible.
- Suppression des surépaisseurs d'usinage et contrôle dimensionnel final.
Le contrôle de la température au cours de la deuxième étape est sans doute la variable la plus critique de toute la chaîne. Forger l'alliage trop froid et le grain se déchirera au lieu de s'écouler doucement, laissant des microfissures difficiles à détecter visuellement. Forgez-le trop chaud et la croissance des grains devient excessive, ce qui réduit discrètement la ténacité même si la pièce semble parfaitement saine.

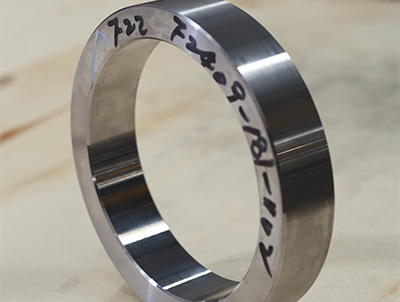

Nuances d'acier allié courantes utilisées dans le forgeage
Les ateliers de forge s'appuient sur un pool assez cohérent de familles d'alliages, car ces nuances ont un comportement de forge bien compris et des propriétés post-forge prévisibles. Vous trouverez ci-dessous un résumé des nuances qui apparaissent le plus souvent sur les dessins de pièces forgées dans les secteurs de l'automobile, des champs pétrolifères, de la construction et des machines en général.
Nuances d'acier allié fréquemment forgées et leur utilisation finale courante | Famille de grades | Éléments d'alliage clés | Pièce forgée typique |
| 41xx (chrome-molybdène) | Chrome, molybdenum | Arbres de transmission, bielles |
| 86xx (nickel-chrome-molybdène) | Nickel, chrome, molybdène | Engrenages, pièces de transmission |
| 43xx (nickel-chrome-molybdène) | Nickel, chrome, molybdène | Trains d'atterrissage d'avion, arbres à fortes contraintes |
| 51xx (chrome) | Chrome | Bagues de roulement, ressorts |
| 93xx (nickel-chrome-molybdène) | Nickel, chrome, molybdène | Essieux, pignons de poids lourds |
La convention de dénomination ci-dessus suit le système de numérotation à deux chiffres plus deux chiffres largement utilisé, où les deux premiers chiffres pointent vers la famille d'alliages et les deux derniers chiffres indiquent la teneur approximative en carbone en centièmes de pour cent. Une note se terminant par « 40 », par exemple, indique environ 0,40 % de carbone.
Avantages des propriétés mécaniques de l'acier allié forgé
La raison pour laquelle les ingénieurs recommandent des pièces forgées plutôt que des pièces moulées ou un usinage lourd pour les pièces porteuses critiques se résume à la structure interne des grains. Lors du forgeage, les grains internes du métal sont comprimés et allongés pour suivre le contour extérieur de la pièce, plutôt que d'être orientés de manière aléatoire comme lors d'une pièce moulée.
Ce flux de grains directionnel augmente considérablement la résistance à la fatigue. par rapport aux pièces coulées de composition chimique identique, car les fissures ont plus de mal à se propager à travers les joints de grains alignés. Les pièces en acier allié forgé présentent généralement :
- Résistance aux chocs plus élevée, en particulier à basse température ambiante.
- Meilleure durée de vie sous des charges cycliques répétées, ce qui est très important pour les arbres et les engrenages rotatifs.
- Moins de vides internes ou de porosité par rapport au sable ou aux moulages de précision.
- Dureté plus constante après traitement thermique sur toute la section transversale.
Une règle générale d'ingénierie couramment citée est qu'une pièce en acier allié 4140 correctement forgée et traitée thermiquement peut atteindre une résistance à la fatigue d'environ 20 à 30 % supérieure à celle d'une pièce en acier moulé équivalente de même composition nominale, en grande partie en raison de l'absence de porosité de coulée et de la présence d'un écoulement de grains alignés.
Matrice ouverte ou forgeage à matrice fermée pour l'acier allié
Toutes les pièces forgées en acier allié ne subissent pas la même méthode de mise en forme. Le choix entre le matriçage ouvert et le matriçage fermé dépend de la taille de la pièce, du volume de production et de la complexité géométrique.
Comparaison du matriçage à matrice ouverte et à matrice fermée pour les pièces en acier allié | Facteur | Forgeage à matrice ouverte | Forgeage à matrice fermée |
| Taille typique des pièces | Arbres et blocs grands et lourds | Formes complexes de petite à moyenne taille |
| Précision dimensionnelle | Plus bas, nécessite plus d'usinage | Plus haut, plus proche de la forme nette |
| Coût de l'outillage | Matrices dédiées faibles et minimes | Des jeux de matrices personnalisés plus élevés sont requis |
| Meilleur volume de production | Faible volume, pièces uniques | Travaux à volume moyen à élevé |
Le traitement thermique après forgeage change tout
Une pièce en acier allié fraîchement forgée est rarement utilisée telle quelle. Le processus de forgeage lui-même laisse des contraintes internes et une structure de grain qui, bien qu'alignée, doit encore être affinée par un traitement thermique pour atteindre les objectifs exacts de dureté et de ténacité indiqués sur le dessin technique.
La normalisation est souvent la première étape, où la pièce est réchauffée juste au-dessus de sa température critique de transformation et refroidie à l'air pour soulager les contraintes de forgeage et affiner la taille des grains. La trempe et le revenu suivent pour les pièces nécessitant une résistance plus élevée, où un refroidissement rapide dans l'huile ou l'eau enferme une structure martensitique dure, et un cycle de revenu ultérieur à une température plus basse restaure suffisamment de ductilité pour éviter la fragilité.
La teneur spécifique en alliage détermine directement la façon dont la pièce répond à ces cycles. Le molybdène et le chrome augmentent tous deux la trempabilité , ce qui signifie que l'acier peut être trempé à une plus grande profondeur sans nécessiter une trempe extrêmement rapide, ce qui réduit le risque de fissuration sur les pièces forgées de plus grande section.

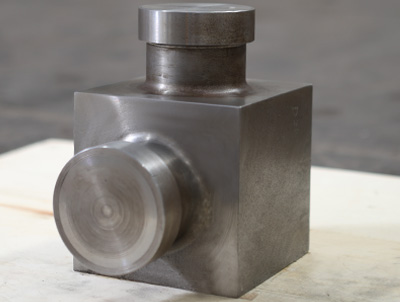

Où les pièces forgées en acier allié sont réellement utilisées
Étant donné que l'acier allié forgé allie résistance, ténacité et comportement prévisible à la fatigue, il apparaît dans presque tous les secteurs impliquant des composants rotatifs, porteurs ou sujets aux chocs.
- Pièces de transmission automobile, notamment vilebrequins, bielles et arbres d'essieu.
- Goupilles, bagues et dents de godet pour engins de construction lourds.
- Joints, accouplements et corps d'outils de fond de trou pour outils de forage de champs pétrolifères.
- Arbres principaux d'éoliennes et composants internes de la boîte de vitesses.
- Roues, essieux et fusées d'attelage pour le transport ferroviaire.

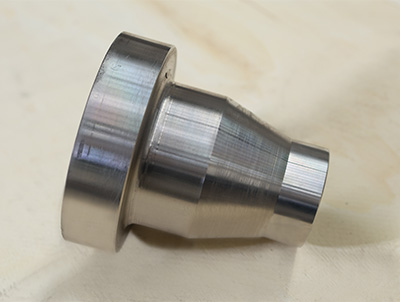

- Réducteurs industriels, arbres de pompes et corps de vannes pour service haute pression.
Les arbres principaux des éoliennes méritent une mention spéciale, car ces composants peuvent peser plusieurs tonnes et doivent résister à des millions de cycles de charge sur une durée de vie de 20 ans, ce qui fait de l'acier allié forgé à flux de grains contrôlé essentiellement le seul choix de matériau réaliste pour cette application.
Avantages du choix de l’acier allié forgé par rapport aux alternatives
Lorsqu'un ingénieur compare l'acier allié forgé à la fabrication de pièces moulées ou de plaques, une poignée d'avantages pratiques tendent à guider sa décision.
Efficacité résistance/poids
Étant donné que l'acier allié forgé atteint une résistance par unité de masse plus élevée que les pièces moulées en acier au carbone ordinaire, les concepteurs peuvent souvent réduire les dimensions transversales tout en répondant aux exigences de charge, économisant ainsi le poids global des pièces sans sacrifier la marge de sécurité.
Comportement prévisible des grains
Étant donné que la structure des grains suit la forme de la matrice de manière reproductible, les équipes de contrôle qualité peuvent prédire où se trouveront les orientations les plus fortes et les plus faibles avant que la pièce ne quitte la forge, ce qui permet des calculs techniques plus fiables.
Défauts internes réduits
La nature compressive du forgeage a tendance à fermer les petits vides internes qui pourraient autrement se former lors de la solidification lors d'un processus de coulée, ce qui entraîne moins de défauts cachés qui pourraient plus tard se transformer en fissures sous une charge cyclique.
Contrôles de qualité couramment effectués sur les pièces forgées en acier allié
Avant qu'une pièce forgée soit expédiée, la plupart des ateliers effectuent une série de contrôles pour confirmer que la pièce correspond aux exigences du dessin et ne présente aucun signe de défaut interne ou de surface.
Méthodes d'inspection typiques appliquées aux pièces forgées finies en acier allié | Méthode d'inspection | Ce qu'il détecte |
| Inspection par magnétoscopie | Fissures superficielles et proches de la surface |
| Tests par ultrasons | Vides internes, inclusions |
| Test de dureté | Confirme le résultat du traitement thermique |
| Contrôle dimensionnel | Précision géométrique par rapport au dessin |
| Analyse de la composition chimique | Confirme que la nuance d'alliage correspond aux spécifications |
Choisir le bon alliage pour une pièce forgée
La sélection d'une nuance d'acier allié pour un forgeage consiste rarement à choisir l'option « la plus solide » disponible. Il s’agit plutôt d’un équilibre entre la résistance, la ténacité, le coût et la facilité avec laquelle l’alliage réagit aux températures de forgeage.
Les pièces soumises à des charges d'impact élevées à basse température, telles que les composants d'équipement minier, penchent souvent vers les nuances contenant du nickel car le nickel améliore la ténacité sans augmenter considérablement la difficulté de forgeage . Les pièces soumises à une chaleur élevée et soutenue, telles que les composants du système d'échappement ou certains arbres de pompe, ont tendance à privilégier les nuances contenant du molybdène, car le molybdène aide l'acier à résister au ramollissement à des températures de service élevées.
Le coût joue également un réel rôle. Les pièces forgées droites en acier au carbone restent l'option la moins chère, mais lorsqu'une pièce nécessite une durée de vie à la fatigue, une résistance à l'usure ou une ténacité améliorées au-delà de ce que le carbone et le manganèse seuls peuvent offrir, le coût supplémentaire du chrome, du nickel ou du molybdène est généralement justifié par une durée de vie plus longue et moins de pannes sur le terrain.
Foire aux questions sur les alliages d'acier et les pièces forgées
De quoi l’acier est-il réellement un alliage ?
L'acier est un alliage de fer et de carbone dans sa définition la plus élémentaire, le carbone représentant généralement moins de 2,1 % du poids total. La plupart des aciers commerciaux et industriels contiennent également des éléments supplémentaires tels que le manganèse, le silicium, le chrome, le nickel ou le molybdène pour ajuster des propriétés mécaniques spécifiques.
L'acier allié est-il plus résistant que l'acier au carbone ordinaire ?
Dans la plupart des cas, oui. L'ajout d'éléments tels que le chrome, le nickel ou le molybdène augmente généralement la trempabilité et la ténacité au-delà de ce que l'acier au carbone ordinaire peut atteindre, en particulier après un traitement thermique approprié, bien que le gain de résistance exact dépende de la recette d'alliage spécifique et du traitement appliqué.
Pourquoi le forgeage est-il préféré au moulage pour les pièces critiques en acier allié ?
Le forgeage aligne la structure des grains internes le long de la forme de la pièce et tend à fermer la porosité interne grâce à la force de compression, ce qui produit généralement une résistance à la fatigue et une ténacité aux chocs plus élevées qu'une pièce moulée de composition chimique identique.
Est-ce que chaque nuance d’acier allié se forge de la même manière ?
Non. Chaque nuance a une fenêtre de température de forgeage distincte et une sensibilité différente à la fissuration. Les nuances à teneur plus élevée en chrome ou en nickel, par exemple, nécessitent souvent un contrôle de température plus strict pour éviter la déchirure de la surface lors de la déformation.
Que se passe-t-il si une pièce forgée en acier allié n’est pas ensuite traitée thermiquement ?
Sans traitement thermique approprié, une pièce forgée conserve généralement des contraintes internes inégales et une structure de grain non raffinée, ce qui peut laisser une dureté et une ténacité bien inférieures aux niveaux que l'alliage est réellement capable de fournir.
Comment est limitée la taille d’une pièce forgée ?
La taille est principalement limitée par la capacité de tonnage du marteau ou de la presse disponible et par la manière dont la chaleur peut être maintenue uniformément sur une grande section transversale pendant le formage, car une température inégale sur une grosse billette peut entraîner un flux de grain incohérent.
Les pièces forgées en acier allié peuvent-elles être reforgées en cas d'erreur ?
Dans de nombreux cas, une pièce peut être réchauffée et reforgée si elle n'a pas développé de fissures, bien que des cycles de chauffage répétés puissent favoriser la croissance des grains, de sorte que les magasins limitent généralement le nombre de fois qu'une seule pièce est réchauffée avant que la qualité ne commence à en souffrir.
Points clés à retenir sur les alliages d'acier et les composants forgés
L'acier est au départ un alliage de fer et de carbone, et dès que des éléments supplémentaires comme le chrome, le nickel ou le molybdène sont ajoutés en quantités significatives, il devient un acier allié présentant un ensemble distinct d'avantages mécaniques. Lorsque cet acier allié est façonné par forgeage plutôt que par moulage ou usinage lourd, la pièce obtenue bénéficie d'un flux de grain directionnel, d'une porosité interne réduite et d'une durée de vie généralement supérieure, ce qui explique exactement pourquoi l'acier allié forgé reste le choix standard pour les arbres, les engrenages et autres composants rotatifs ou porteurs à haute contrainte dans l'industrie lourde.
Obtenir une pièce forgée fiable se résume en fin de compte à trois choses qui fonctionnent ensemble : choisir un alliage adapté aux conditions de service, contrôler suffisamment étroitement la température de forgeage pour éviter les fissures ou la croissance excessive des grains, et appliquer le traitement thermique post-forge approprié pour libérer tout le potentiel de l'alliage.
