De quels éléments est fait l'acier : la réponse directe
L'acier est fondamentalement un alliage de fer et carbone , le carbone représentant généralement entre 0,02 % et 2,14 % du poids total. Au-delà de ces deux éléments fondamentaux, la plupart des aciers commerciaux contiennent également du manganèse, du silicium, du phosphore et du soufre en quantités variables, ainsi que des éléments d'alliage intentionnellement ajoutés tels que le chrome, le nickel, le molybdène, le vanadium, le cuivre, le bore, le titane et le niobium. Dans l'acier au carbone ordinaire, le fer représente environ 98 % à 99,5 % du matériau, tandis que dans les nuances d'alliages utilisées pour forgeage de l'acier et les composants de machines lourdes, la teneur en fer peut chuter jusqu'à 70 % ou moins une fois que le chrome, le nickel et d'autres éléments sont mélangés à des pourcentages plus élevés. La combinaison exacte d'éléments détermine si un lot d'acier devient une plaque structurelle souple, un acier à outils trempé, un acier inoxydable résistant à la corrosion ou un alliage forgé conçu pour résister à des contraintes mécaniques extrêmes.
Comprendre cette composition élémentaire est important car chaque élément supplémentaire modifie le comportement de l'acier pendant la fusion, le laminage et le forgeage. Un acheteur qui s'approvisionne en brides, arbres ou engrenages forgés doit connaître non seulement le nom de la qualité, mais aussi les plages de pourcentage réelles de chaque élément, car ces chiffres dictent la dureté, la ductilité, la soudabilité, l'usinabilité et la résistance à l'usure à long terme. Dans la pratique, il n'existe pas deux coulées d'acier chimiquement identiques jusqu'à la dernière décimale, c'est pourquoi les usines délivrent un enregistrement de composition spécifique à la chaleur pour chaque lot qui quitte le four.
Le reste de ce guide passe en revue chaque élément individuellement, explique comment ces éléments interagissent une fois que l'acier est chauffé et façonné par forgeage, et se termine par un tableau de référence détaillé et des questions fréquemment posées couvrant les points de confusion les plus courants auxquels les acheteurs et les ingénieurs se heurtent lors de la lecture d'une fiche de composition chimique.
Fer et carbone : les deux éléments fondateurs
Le fer est le métal de base qui donne sa masse à l'acier, mais le fer pur en lui-même est relativement mou et n'a pas la résistance nécessaire pour une utilisation structurelle ou mécanique. L'ajout de carbone transforme le fer en acier en bloquant les atomes de carbone dans le réseau cristallin du fer, un processus qui limite le mouvement des dislocations à l'intérieur du métal et augmente considérablement la dureté et la résistance à la traction. Cette relation n’est pas linéaire sur toute la gamme. L'acier à faible teneur en carbone, parfois appelé acier doux, contient du carbone entre 0,05 % et 0,25 % environ et reste suffisamment souple pour être plié, soudé et usiné facilement. L'acier au carbone moyen contient entre 0,25 % et 0,60 % de carbone et établit un équilibre entre résistance et maniabilité, c'est pourquoi les nuances comme 1045 et 4140 sont des choix courants pour les pièces forgées automobiles et industrielles. L'acier à haute teneur en carbone grimpe de 0,60 % à 1,50 % de carbone et est apprécié pour ses arêtes de coupe et ses surfaces d'usure, bien qu'il devienne sensiblement plus difficile à souder ou à plier sans se fissurer.
Le fer lui-même existe sous plus d’une forme cristalline en fonction de la température, et ce comportement est la seule raison pour laquelle le carbone a un effet si démesuré sur l’acier. En dessous d’environ 912°C, le fer contient un arrangement cubique centré sur son corps appelé ferrite, qui ne peut dissoudre qu’une infime fraction d’un pour cent du carbone. Entre environ 912°C et 1 394°C, le fer se transforme en un arrangement cubique à faces centrées appelé austénite, qui peut dissoudre beaucoup plus de carbone, jusqu'à environ 2,14 % à son maximum. Cette différence de solubilité est ce qui permet au traitement thermique de fonctionner : le chauffage de l'acier dans la gamme austénitique dissout le carbone uniformément dans toute la structure, puis un refroidissement rapide emprisonne ce carbone dans un arrangement tendu et sursaturé appelé martensite, qui est extrêmement dur mais cassant à moins d'être trempé par la suite.
Pourquoi la teneur en carbone ne peut pas simplement être maximisée
L'augmentation de la teneur en carbone augmente la limite d'élasticité et la dureté, mais cela a un coût direct en termes de ductilité, de résistance aux chocs et de soudabilité. Une fois que la teneur en carbone dépasse environ 0,23 %, les joints de soudure deviennent sujets à la fissuration à moins qu'un préchauffage et un refroidissement contrôlé ne soient utilisés. C'est l'une des raisons pour lesquelles les aciers de construction destinés au soudage sont maintenus en dessous de 0,25 % de carbone, tandis que les opérations de forgeage de l'acier produisant des composants non soudés et traités thermiquement peuvent pousser le carbone plus haut pour atteindre une dureté supérieure après trempe et revenu. Les ingénieurs font constamment référence à ce compromis lors de la sélection d'une qualité, car une pièce qui a besoin à la fois de résistance et de capacité à absorber un impact soudain sans se briser, comme un vilebrequin forgé ou un axe structurel, atterrit généralement dans la gamme de carbone moyen plutôt que dans l'une ou l'autre des extrêmes.
Comment la teneur en carbone est mesurée et vérifiée
Les producteurs d'acier modernes vérifient la teneur en carbone à l'aide de la spectrométrie d'émission optique, où une petite étincelle est émise sur un échantillon poli et la lumière émise est analysée pour identifier et quantifier chaque élément présent en quelques secondes. L'analyse de la combustion est utilisée comme contrôle secondaire du carbone et du soufre en particulier, en brûlant un petit échantillon dans une atmosphère d'oxygène contrôlée et en mesurant le dioxyde de carbone résultant. Les deux méthodes ont remplacé presque entièrement les anciennes techniques de titrage chimique par voie humide, car elles sont plus rapides et reproductibles sur de grands volumes de production, ce qui est extrêmement important pour les opérations de forgeage qui nécessitent une chimie constante, chaleur après chaleur.
| Classement de l'acier | Gamme de teneur en carbone | Application typique |
|---|---|---|
| Faible teneur en carbone (doux) | 0,05% - 0,25% | Panneaux de carrosserie automobile, poutres structurelles |
| Carbonee moyen | 0,25% - 0,60% | Arbres, engrenages, vilebrequins forgés |
| Haute teneur en carbone (outil) | 0,60% - 1,50% | Outils de coupe, matrices, lames |
| Ultra-haute teneur en carbone | 1,25% - 2,00% | Composants d'usure spécialisés, fils |
| Seuil en fonte | Au-dessus de 2,14 % | N'est plus classé comme acier |
Éléments traces et résiduels qui comptent toujours
Tous les éléments en acier ne sont pas ajoutés exprès. Le phosphore et le soufre entrent dans le mélange en tant que sous-produits résiduels du minerai brut et des débris utilisés lors de la fusion, et les usines s'efforcent de maintenir les deux en dessous de limites strictes en raison de leur effet perturbateur sur les performances mécaniques.
Phosphore
Phosphore segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Soufre
Soufre causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Oxygène, azote et hydrogène
Les gaz traces absorbés lors de la fusion peuvent également affecter la qualité de l’acier. L'oxygène forme des inclusions non métalliques qui affaiblissent la matrice, l'azote peut provoquer une fragilisation au fil du temps et l'hydrogène est connu pour provoquer des fissures retardées dans les sections forgées épaisses s'il n'est pas éliminé par dégazage sous vide avant que l'acier ne soit coulé et forgé. Les pratiques modernes de raffinage au four à arc électrique et aux poches de coulée ont rendu le contrôle de ces gaz traces beaucoup plus précis qu'au cours des décennies précédentes, ce qui explique en partie pourquoi les composants en acier forgé produits aujourd'hui présentent des propriétés mécaniques plus constantes que les pièces équivalentes fabriquées il y a une génération.
Autres éléments résiduels
La fabrication d’acier à partir de ferraille, qui fournit désormais une part importante de la production mondiale, peut introduire de petites quantités résiduelles d’étain, d’arsenic et d’antimoine provenant de sources mixtes de ferraille. Ces éléments ne sont pas ajoutés intentionnellement et restent généralement inférieurs à 0,05 % chacun, mais en combinaison, ils peuvent contribuer à la fragilisation par revenu dans les sections forgées lourdes qui subissent un refroidissement lent dans une plage de températures intermédiaire spécifique. Les producteurs fournissant des pièces forgées critiques surveillent l’ensemble de ces éléments indésirables plutôt que de traiter chacun d’eux isolément.
Comment les éléments façonnent la microstructure interne de l'acier
Les pourcentages de chaque élément importent moins en eux-mêmes que la manière dont ils influencent la structure cristalline microscopique qui se forme lorsque l'acier refroidit. Quatre structures reviennent à plusieurs reprises dans toute discussion sur les performances de l'acier forgé.
Ferrite
La ferrite est la forme cubique de fer douce, magnétique et centrée sur le corps qui domine l'acier à faible teneur en carbone à température ambiante. Il offre une excellente ductilité mais une résistance limitée en soi, c'est pourquoi les structures ferritiques pures sont généralement réservées aux pièces qui privilégient la formabilité plutôt que la dureté.
Perlite
Perlite is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
Martensite
La martensite se forme lorsque l'austénite est refroidie trop rapidement pour que les atomes de carbone s'échappent du réseau cristallin de manière ordonnée, les piégeant dans une structure très tendue, très dure mais cassante. Presque toutes les pièces forgées trempées et revenues, y compris les composants 4140 et 4340, passent par une étape martensitique avant que le revenu ne réduise la fragilité tout en conservant l'essentiel de la résistance supplémentaire.
Bainite
La bainite se forme à des vitesses de refroidissement comprises entre celles qui produisent de la perlite et celles qui produisent de la martensite, et elle offre une combinaison attrayante de résistance et de ténacité sans l'étape de trempe requise par la martensite. Les éléments d'alliage tels que le manganèse, le chrome et le molybdène élargissent la fenêtre de vitesse de refroidissement dans laquelle la bainite se forme, offrant ainsi aux ingénieurs de forge plus de flexibilité dans les sections épaisses où le noyau refroidit plus lentement que la surface.
Chaque élément d'alliage discuté plus haut dans ce guide gagne finalement sa place dans une spécification d'acier en raison de la façon dont il déplace les limites entre ces quatre structures, soit en ralentissant la vitesse de refroidissement nécessaire pour éviter la perlite, en stabilisant l'austénite à des températures plus basses, ou en fixant les limites des grains de sorte que la structure formée reste fine et uniforme plutôt que grossière.
Sidérurgie et raffinage : comment le contenu des éléments est contrôlé
Les pourcentages d’éléments ne sont pas simplement mélangés comme une recette. Ils sont le résultat final d’une séquence d’étapes de raffinement qui suppriment ou ajoutent chacune des éléments spécifiques dans un ordre contrôlé.
- Le chargement des matières premières commence soit par du minerai de fer réduit dans un haut fourneau pour produire de la fonte liquide, soit par des déchets d'acier recyclés fondus dans un four à arc électrique, le choix entre les itinéraires étant largement déterminé par les coûts énergétiques régionaux et la disponibilité des déchets.
- Le raffinage primaire dans un four à oxygène basique ou un four à arc électrique souffle de l'oxygène à travers la masse fondue pour éliminer l'excès de carbone, de silicium et de phosphore du fer brut, ramenant la composition vers une cible approximative avant que des ajustements plus fins ne commencent.
- Suit la métallurgie en poche, où la masse fondue est transférée dans un récipient séparé et des ajouts précis de manganèse, de chrome, de nickel, de molybdène et d'autres éléments d'alliage sont effectués pour atteindre la chimie cible exacte pour la qualité prévue.
- Le dégazage sous vide élimine l'hydrogène dissous, l'azote et l'oxygène résiduel, ce qui est particulièrement critique pour l'acier destiné à de grandes sections forgées où le gaz piégé peut provoquer un écaillage ou une fissuration interne une fois la pièce refroidie.
- La coulée continue solidifie la matière fondue raffinée en billettes, blooms ou dalles, et un échantillon de cette étape devient l'analyse thermique officielle qui voyage avec le matériau jusqu'au laminage et finalement jusqu'à l'atelier de forgeage.
Chacune de ces étapes existe spécifiquement pour contrôler la teneur en éléments dans une bande étroite, et tout raccourci pris à une étape apparaît plus tard comme une incohérence qu'une presse à forger exposera immédiatement sous la forme de fissures superficielles ou d'écoulement irrégulier des grains.
Comment le contenu des éléments se comporte pendant le processus de forgeage de l'acier

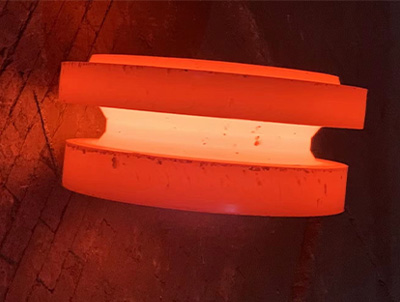

Le forgeage de l'acier remodèle une billette chauffée en utilisant la force de compression, et la composition élémentaire de cette billette détermine directement sa réaction sous le marteau ou la presse. Comprendre cette séquence permet d'expliquer pourquoi les spécifications de forge font référence à une chimie exacte plutôt qu'à un simple nom de qualité.
- La billette est chauffée dans la plage de température austénitique, généralement entre 1 100 °C et 1 250 °C pour les nuances de carbone moyen et faiblement alliées, où la structure fer-carbone devient suffisamment molle pour se déformer sans se fissurer.
- Le carbone et les éléments d'alliage tels que le chrome et le molybdène élèvent la température à laquelle le matériau commence à se ramollir. C'est pourquoi les billettes de forge fortement alliées nécessitent un contrôle plus strict du four pour éviter soit un sous-chauffage, qui risque de se fissurer, soit une surchauffe, qui grossit la structure des grains.
- Pendant la déformation, des éléments tels que le vanadium et le niobium fixent les limites des grains en place, maintenant la structure cristalline fine même lorsque le métal est comprimé et remodelé, ce qui améliore directement la résistance et la durée de vie de la pièce forgéee finie.
- Après forgeage, la pièce est refroidie et souvent traitée thermiquement. La teneur en molybdène et en chrome détermine la profondeur de durcissement de la pièce pendant la trempe, tandis que la teneur en manganèse influence la façon dont l'acier réagit au revenu ultérieur.
- Soufre and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
C'est pourquoi les fournisseurs de pièces forgées publient généralement une fiche complète de composition chimique accompagnée des données sur les propriétés mécaniques, plutôt que de se fier uniquement à la désignation de la nuance. Deux lots étiquetés de même qualité peuvent néanmoins se comporter différemment sous presse si leur rapport manganèse/soufre ou leur teneur en oligo-éléments varie, même légèrement.
Flux de grains et répartition des éléments
Un avantage unique au forgeage, par rapport au moulage ou à l'usinage à partir de barres, est que la déformation par compression aligne la structure du grain interne le long de la forme de la pièce finie plutôt que de la couper. Les éléments d'alliage qui affinent la taille des grains, en particulier le vanadium, le titane et le niobium, amplifient cet avantage car une taille de grain de départ plus fine se traduit par une ligne d'écoulement plus continue et plus intègre une fois la pièce entièrement forgée, ce qui est l'une des principales raisons pour lesquelles les composants forgés surpassent systématiquement leurs équivalents moulés ou usinés dans les applications critiques en fatigue telles que les vilebrequins, les bielles et les ébauches d'engrenages.
Contrôle de la température dans différentes familles d'alliages
Les billettes en acier au carbone ordinaire tolèrent une fenêtre de température de forgeage relativement large, mais à mesure que la teneur en chrome, molybdène et nickel augmente, cette fenêtre se rétrécit considérablement. Les billettes d'acier à outils et d'acier inoxydable fortement alliées doivent souvent rester dans une bande aussi étroite que 50 °C pour éviter soit une déformation incomplète à l'extrémité inférieure, soit une croissance excessive des grains et une fusion potentielle naissante des inclusions à bas point de fusion à l'extrémité supérieure. C'est l'une des raisons pour lesquelles les ateliers de forgeage spécialisés dans les travaux en acier inoxydable ou en alliages forts maintiennent des instruments de four plus stricts et des contrôles de température plus fréquents que les ateliers axés uniquement sur l'acier au carbone ordinaire.
Composition des éléments dans les nuances d'acier courantes
Les systèmes de dénomination des nuances d'acier, notamment les codes à quatre chiffres AISI et SAE, sont construits directement autour du contenu des éléments. La lecture correcte d'un numéro de nuance révèle la majeure partie de la composition de l'acier sans avoir besoin d'un rapport de laboratoire complet. Dans le système standard à quatre chiffres, les deux premiers chiffres indiquent l'élément ou la famille d'alliage principal, tandis que les deux derniers chiffres se rapprochent de la teneur en carbone en centièmes de pour cent, de sorte qu'une nuance comme 4140 signale une famille d'alliages chrome-molybdène avec environ 0,40 % de carbone.
| Note | Carbon | Éléments d'alliage clés | Utilisation courante |
|---|---|---|---|
| 1018 | 0,18% | Mn 0,60% - 0,90% | Arbre général, pièces à faible contrainte |
| 1045 | 0,45% | Mn 0,60% - 0,90% | Engrenages et essieux forgés |
| 4130 | 0,28% - 0,33% | Cr 0,80 % - 1,10 %, Mo 0,15 % - 0,25 % | Tubes forgés, raccords, pièces aérospatiales |
| 4140 | 0,38% - 0,43% | Cr 0,80 % - 1,10 %, Mo 0,15 % - 0,25 % | Arbres forgés, outillage, raccords |
| 4340 | 0,38% - 0,43% | Ni 1,65 % - 2,00 %, Cr 0,70 % - 0,90 %, Mo 0,20 % - 0,30 % | Pièces fortement sollicitées et soumises à des contraintes de fatigue |
| 8620 | 0,18% - 0.23% | Ni 0,40 % - 0,70 %, Cr 0,40 % - 0,60 %, Mo 0,15 % - 0,25 % | Engrenages et axes forgés cémentés |
| 304 inoxydable | 0,08% maximum | Cr 18 % - 20 %, Ni 8 % - 10,5 % | Raccords résistants à la corrosion, cuves |
| 316 inoxydable | 0,08% maximum | Cr 16 % - 18 %, Ni 10 % - 14 %, Mo 2 % - 3 % | Pièces forgées pour le traitement maritime et chimique |
| Acier à outils H13 | 0,32% - 0,45% | Cr 4,75 % - 5,50 %, Mo 1,10 % - 1,75 %, V 0,80 % - 1,20 % | Matrices de moulage sous pression forgées et usinées |
Notez que la teneur en fer n'est jamais répertoriée directement dans ces tableaux. Il s'agit simplement du reste une fois que le carbone, le manganèse, le chrome, le nickel et d'autres éléments sont soustraits de 100 %, c'est pourquoi le fer est parfois appelé l'élément d'équilibre sur une feuille de composition chimique.
Famille d'acier inoxydable : explication des variations des éléments
L'acier inoxydable n'est pas un matériau unique mais une famille d'alliages regroupés selon la manière dont leurs éléments organisent la structure cristalline sous-jacente. Comprendre ces sous-familles permet de comprendre pourquoi les pourcentages d'éléments varient autant selon les qualités qui relèvent toutes de la même étiquette générale d'acier inoxydable.
Acier inoxydable austénitique
Les nuances austénitiques telles que 304 et 316 reposent sur une teneur élevée en nickel, généralement 8 % ou plus, pour maintenir la structure austénitique stable même à température ambiante plutôt que de se transformer en ferrite lors du refroidissement. Cela confère à l'acier inoxydable austénitique une excellente ductilité et ténacité, ainsi que l'avantage supplémentaire d'être non magnétique, bien qu'il ne puisse pas être durci par traitement thermique comme le peuvent les aciers de forge au carbone et faiblement alliés.
Acier inoxydable ferritique
Les qualités ferritiques maintiennent une teneur en nickel faible ou totalement absente et reposent uniquement sur le chrome, généralement entre 10,5 % et 18 %, pour assurer la résistance à la corrosion. Étant donné que ces nuances restent magnétiques et ne peuvent pas être durcies de manière significative par traitement thermique, elles sont davantage choisies pour leur résistance à la corrosion rentable dans des applications structurelles moins exigeantes que pour les composants forgés à haute résistance.
Acier inoxydable martensitique
Les nuances d'acier inoxydable martensitique combinent une teneur modérée en chrome, généralement de 12 à 18 %, avec suffisamment de carbone pour permettre la même réponse de trempe et de revenu que celle utilisée dans les aciers au carbone et faiblement alliés. Cela fait de l'acier inoxydable martensitique la famille préférée pour les composants en acier inoxydable forgé qui nécessitent à la fois une résistance à la corrosion et une dureté élevée, tels que les composants de vannes, les couverts et certains arbres de pompe.
Acier inoxydable duplex
Les nuances duplex équilibrent à peu près à parts égales l'austénite et la ferrite en contrôlant soigneusement le chrome, le nickel et l'azote ensemble, produisant une structure qui combine la résistance des nuances ferritiques avec une grande partie de la ténacité et de la soudabilité des nuances austénitiques. Cet équilibre rend l'acier inoxydable duplex de plus en plus courant dans les raccords forgés offshore et de traitement chimique qui sont confrontés à la fois à des charges mécaniques élevées et à des environnements corrosifs agressifs.
Éléments en acier à outils et en alliage haute performance
L'acier à outils représente l'extrémité de la complexité des alliages, où plusieurs éléments résistants formant du carbure sont délibérément combinés pour obtenir une résistance à l'usure et à la chaleur bien au-delà de ce que l'acier allié standard peut offrir.
Acier à outils pour travail à froid
Les qualités de travail à froid telles que D2 reposent sur une teneur élevée en chrome, souvent de 11 % à 13 %, combinée à une teneur élevée en carbone pour former d'abondants carbures de chrome durs dans toute la microstructure. Ces carbures confèrent à l'acier une résistance exceptionnelle à l'usure abrasive dans des applications telles que les matrices de découpage et les lames de cisaille, bien que le volume élevé de carbure puisse rendre le matériau plus cassant que l'acier à outils faiblement allié.
Acier à outils pour travail à chaud
Les qualités pour travail à chaud telles que H13 utilisent du chrome, du molybdène et du vanadium ensemble pour résister au ramollissement aux températures élevées rencontrées dans les matrices de moulage sous pression et de forgeage elles-mêmes. Étant donné que ces matrices sont chauffées et refroidies à plusieurs reprises lorsque le métal chaud est pressé ou coulé contre elles, la résistance à la fatigue thermique compte autant que la dureté brute, c'est pourquoi l'équilibre des éléments dans l'acier pour travail à chaud favorise une résistance soutenue à haute température par rapport à une dureté maximale à température ambiante.
Acier rapide
L'acier rapide pousse encore plus loin la teneur en alliage, combinant du tungstène ou du molybdène avec du vanadium et parfois du cobalt pour maintenir une arête de coupe tranchante même si la friction augmente la température de l'outil lors de l'usinage à grande vitesse. Le nom reflète l'avantage original que ces nuances offraient par rapport aux anciens aciers à outils au carbone ordinaire, qui perdaient leur dureté et s'émoussaient rapidement une fois que les vitesses de coupe et la chaleur qui en résultait augmentaient.
Équivalent carbone : combiner des éléments en un seul nombre
Étant donné que de nombreux éléments influencent simultanément la trempabilité et la soudabilité, les métallurgistes utilisent un seul chiffre combiné appelé équivalent carbone, ou CE, pour résumer l'effet global de la chimie complète en une seule valeur. Une version largement utilisée de la formule ajoute du carbone aux fractions de manganèse, de chrome, de molybdène, de nickel et de cuivre.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Un équivalent carbone plus élevé signifie que l'acier est plus résistant à la déformation et s'use mieux, mais cela signifie également que le matériau est plus sensible à la fissuration induite par l'hydrogène pendant le soudage et nécessite un préchauffage avant la réalisation de tout joint de soudure. Les composants forgés qui seront ensuite soudés dans un assemblage plus grand, tels que les buses d'appareils sous pression ou les connexions structurelles, sont souvent spécifiés avec un plafond équivalent carbone maximum plutôt qu'un simple pourcentage maximum de carbone, puisque ce nombre unique capture l'effet combiné de chaque élément à la fois.
À titre de point de référence pratique, l'acier ordinaire à faible teneur en carbone produit généralement un équivalent carbone inférieur à 0,35, qui se soude facilement avec un préchauffage minimal. Les nuances de carbone faiblement alliées comme le 4140 se situent généralement entre 0,55 et 0,70, nécessitant un préchauffage modéré et une température entre passes contrôlée pendant le soudage. L'acier à outils et les qualités de forge hautement alliées peuvent pousser l'équivalent carbone au-dessus de 0,90, auquel cas le soudage est généralement évité au profit de l'assemblage mécanique ou du remplacement de la pièce forgée en une seule pièce.
Pourquoi un contrôle précis des éléments est important pour les pièces en acier forgé
Une opération de forgeage applique une force de compression énorme à une billette chauffée, et toute incohérence dans la répartition des éléments se manifeste immédiatement par une fissuration, une déchirure ou un écoulement inégal des grains. Les usines qui fournissent des billettes à forger ont généralement des tolérances plus strictes sur le manganèse, le soufre et le phosphore que les usines produisant de l'acier pour de simples tôles laminées, car le processus de forgeage concentre toute faiblesse au point de déformation maximale. Une billette avec une teneur en soufre légèrement élevée qui ne poserait aucun problème visible dans une tôle laminée peut se fendre entièrement lorsqu'elle est frappée sous un marteau de forge.
C'est également la raison pour laquelle les fournisseurs de forge réputés testent chaque chaleur d'acier et conservent le dossier de composition chimique de chaque lot, plutôt que de se fier à une spécification générale de qualité. Les acheteurs qui s'approvisionnent en brides, accouplements, corps de vannes ou arbres de transmission forgés ont intérêt à demander l'analyse thermique réelle, car elle révèle les pourcentages réels de chaque élément plutôt que simplement la plage nominale imprimée dans un catalogue.
La cohérence des éléments affecte également l’usinage en aval après le forgeage. Une pièce forgée avec des inclusions de sulfure de manganèse ségréguées peut être usinée de manière inégale, produisant une finition de surface incohérente et une usure accélérée de l'outil dans certaines zones du même composant. Les acheteurs qui constatent des variations inexpliquées dans les performances d'usinage sur des pièces forgées supposément identiques en font souvent remonter la cause à une répartition incohérente des éléments dans la billette d'origine plutôt qu'à une erreur dans le processus d'usinage lui-même.
Foire aux questions
Quel est l’élément le plus important de l’acier, outre le fer ?
Le carbone est l’élément le plus influent car il contrôle directement la dureté, la résistance et la ductilité plus que tout autre ajout. Tous les autres éléments se superposent à la relation fer-carbone pour affiner une propriété spécifique.
L’acier peut-il exister sans carbone ?
Pas selon la définition standard. Un alliage à très faible teneur en carbone, parfois inférieur à 0,01 % de carbone, comme l'acier maraging, est techniquement classé comme acier car il repose toujours sur une matrice de fer renforcée par d'autres mécanismes, mais la grande majorité de l'acier commercial contient une teneur en carbone mesurable.
Pourquoi l'acier inoxydable contient-il autant de chrome ?
Chrome content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Une teneur plus élevée en alliage signifie-t-elle toujours un acier plus résistant ?
Pas nécessairement. Les éléments d'alliage modifient des propriétés spécifiques plutôt que de simplement ajouter de la résistance à tous les niveaux. Le nickel, par exemple, améliore principalement la ténacité et les performances à basse température plutôt que la dureté brute, tandis que le chrome améliore principalement la résistance à l'usure et à la corrosion. La bonne combinaison dépend entièrement de la manière dont la pièce finie sera utilisée.
Pourquoi les pièces forgées spécifient-elles des pourcentages d'éléments exacts plutôt qu'un simple nom de qualité ?
Parce que même de petits changements dans la teneur en manganèse, soufre ou phosphore dans la plage autorisée pour une nuance donnée peuvent modifier le comportement de la billette sous la force de compression pendant le forgeage. La chimie thermique exacte permet aux ingénieurs de prédire l'écoulement des grains, le risque de fissuration et la réponse au traitement thermique après forgeage avec une précision bien supérieure à celle d'un seul nom de nuance.
Que se passe-t-il si la teneur en soufre de l’acier est trop élevée avant le forgeage ?
L'excès de soufre réagit avec le fer pour former du sulfure de fer, qui fond à une température beaucoup plus basse que la matrice d'acier environnante. Lors du forgeage à chaud, ces inclusions à faible point de fusion peuvent provoquer une déchirure interne de la billette, un défaut connu sous le nom de manque à chaud qui est largement évité en ajoutant suffisamment de manganèse pour lier le soufre.
La teneur en fer est-elle déjà indiquée sur une fiche technique de l'acier ?
Le fer est rarement indiqué sous forme de pourcentage spécifique, car il est traité comme le reste de la composition une fois tous les autres éléments pris en compte. Une spécification typique de l'acier au carbone indiquera les maximums de carbone, de manganèse, de phosphore, de soufre et de silicium, le fer étant simplement compris comme constituant le reste, généralement 97 % à 99 % du poids total.
Pourquoi certaines qualités ajoutent-elles du bore alors que le chrome et le molybdène améliorent déjà la trempabilité ?
Bore is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Quelle est la différence entre un produit laminé à chaud et un produit forgé fabriqué à partir de la même nuance d'acier ?
Les deux partent de la même composition chimique, mais le forgeage applique une force de compression concentrée qui aligne le flux de grain interne le long de la forme de la pièce et ferme toute porosité interne laissée par la coulée. Les barres laminées à chaud ont une structure de grain plus uniforme et moins directionnelle. Pour les composants critiques en fatigue, l’écoulement des grains alignés obtenu grâce au forgeage offre généralement de meilleures performances mécaniques, même si la chimie des éléments sous-jacents est identique.
Comment les ingénieurs décident-ils quels éléments d’alliage spécifier pour une nouvelle pièce forgée ?
La sélection commence généralement par les exigences mécaniques de la pièce, telles que la résistance à la traction requise, la ténacité aux chocs à la température de service prévue et la résistance à la corrosion ou à l'usure, puis remonte vers une nuance dont les gammes d'éléments établies sont connues pour offrir ces propriétés de manière fiable. Le coût, la soudabilité et l'usinabilité sont mis en balance avec les performances mécaniques pures, car l'acier le plus fortement allié est rarement le choix le plus pratique ou le plus économique pour une application donnée.
