De quoi est fait l’alliage d’acier ? Guide de composition et de forgeage

Réponse directe

L'alliage d'acier est fondamentalement composé de fer et de carbone, mais ce qui transforme l'acier ordinaire en acier allié à haute performance est l'ajout délibéré d'un ou plusieurs éléments d'alliage, tels que le chrome, le nickel, le molybdène, le manganèse, le vanadium ou le tungstène, chacun apportant des propriétés mécaniques ou chimiques spécifiques. Pièces forgées en acier allié , produits en façonnant ce matériau enrichi sous des forces de compression élevées, représentent l'une des formes de travail des métaux les plus structurellement fiables dans la fabrication industrielle.

La composition de base de l'acier est du fer (Fe), généralement combiné avec du carbone (C) à des niveaux allant de 0,05% à 2,0% en poids . Des éléments d'alliage sont ensuite introduits en pourcentages contrôlés pour modifier la dureté, la résistance à la traction, la résistance à la corrosion, la ténacité ou la résistance à la chaleur en fonction de l'application. Cette ingénierie de composition délibérée est ce qui sépare l'acier allié de l'acier au carbone ordinaire - et c'est ce qui rend Pièces forgées en acier allié si prisé dans des secteurs exigeants comme le pétrole et le gaz, l'aérospatiale, l'automobile et la machinerie lourde.

Les éléments de base qui composent l’acier allié

Comprendre de quoi est fait l’acier allié nécessite d’examiner ses éléments de base. Chaque élément sert un objectif : aucun n’est ajouté sans raison calculée.

Fer (Fe)

Le métal de base primaire. Le fer constitue l’épine dorsale structurelle. Le fer pur est relativement mou et ductile, c'est pourquoi du carbone et d'autres éléments d'alliage sont ajoutés pour augmenter ses performances mécaniques. Le fer constitue généralement 97 % ou plus de la composition totale dans la plupart des nuances d'acier allié.

Carbone (C)

L’élément d’alliage le plus critique. La teneur en carbone contrôle directement la dureté et la résistance à la traction. Les aciers faiblement alliés contiennent du carbone dans la gamme de 0,15% à 0,50% . Une teneur plus élevée en carbone augmente la dureté mais réduit la soudabilité et la ténacité, ce qui nécessite un équilibre minutieux dans les applications de forgeage.

Chrome (Cr)

Ajout des montants de 0,5% à 18% , le chrome améliore considérablement la résistance à la corrosion et la dureté. Au-dessus de 10,5 %, l'acier devient inoxydable. Dans les pièces forgées en acier allié destinées aux applications à haute température, le chrome stabilise également les carbures à des températures élevées, empêchant ainsi leur ramollissement sous l'effet de la chaleur.

Nickel (Ni)

Le nickel améliore la ténacité, en particulier à basse température, et renforce la résistance à la corrosion. Il est couramment utilisé en quantités de 1% à 5% dans les aciers alliés de construction. En combinaison avec le chrome, le nickel crée certains des aciers alliés les plus résistants aux chocs disponibles pour les pièces forgées d'appareils sous pression et les composants de turbines.

Molybdène (Mo)

L'un des ajouts les plus appréciés aux aciers alliés à haute performance, le molybdène est généralement ajouté à 0,15% à 1,0% . Il améliore considérablement la trempabilité, la résistance à la fragilisation par revenu et la résistance à haute température. Les pièces forgées en acier allié utilisées dans les environnements de forage pétrolier et pétrochimique contiennent presque toujours du molybdène.

Manganèse (Mn)

Le manganèse contribue à la désoxydation lors de la fabrication de l'acier et améliore la trempabilité et la résistance à la traction. Il neutralise les effets nocifs du soufre en formant du sulfure de manganèse à la place du sulfure de fer. Les niveaux varient généralement de 0,30% à 1,80% dans des nuances d'acier allié standard.

Comment l'acier allié est classé : faiblement allié ou fortement allié

Tous les aciers alliés ne sont pas égaux en termes de composition ou de performances. L'industrie les divise en deux grandes catégories en fonction du pourcentage total d'éléments d'alliage présents. Cette classification a un impact direct sur les paramètres de forgeage, les exigences de traitement thermique et les applications finales.

Classification des aciers alliés par teneur totale en éléments d'alliage et applications typiques
Catégorie	Teneur totale en alliage	Éléments d'alliage courants	Applications typiques
Acier faiblement allié	Moins de 8%	Cr, Mo, Ni, Mn, V	Récipients sous pression, pipelines, pièces forgées structurelles, composants automobiles
Acier fortement allié	8% ou plus	Cr, Ni, Mo, W, Co	Aéronautique, turbines à gaz, traitement chimique, pièces forgées à haute température
Acier inoxydable (sous-ensemble)	Au-dessus de 10,5 % de Cr minimum	Cr, Ni, Mo	Transformation alimentaire, marine, médical, pièces forgées de vannes
Acier à outils (sous-ensemble)	Alliages variables à haute teneur en carbone	W, Mo, Cr, V	Outils de coupe, matrices, moules, outillage de forge

Dans l'industrie de la forge, les aciers faiblement alliés représentent la majorité des pièces forgées en acier allié produites dans le monde , principalement parce qu'ils offrent un excellent équilibre entre propriétés mécaniques et rentabilité. Les nuances fortement alliées sont réservées aux conditions de service extrêmes où les exigences de performances justifient l'augmentation du coût des matériaux.

Comment l'acier allié est produit : du minerai brut à la composition finie

La production d'acier allié est un processus métallurgique en plusieurs étapes nécessitant un contrôle précis à chaque étape. Comprendre ce processus explique pourquoi la cohérence de la composition est si importante dans les pièces forgées en acier allié : même de petits écarts chimiques peuvent affecter de manière significative les propriétés finales de la pièce forgée.

Fonderie de minerai de fer et production d’acier primaire

Le processus commence dans un haut fourneau où le minerai de fer, le coke et le calcaire sont combinés à des températures dépassant 1 500°C . Cela produit de la fonte brute, une forme de fer à haute teneur en carbone et en impuretés. La fonte brute est ensuite raffinée dans un four basique à oxygène (BOF) ou un four à arc électrique (EAF) pour réduire la teneur en carbone et éliminer les impuretés indésirables comme le soufre et le phosphore, produisant ainsi de l'acier brut.

Métallurgie secondaire et ajout d’éléments d’alliage

Les éléments d'alliage sont ajoutés au cours de la métallurgie secondaire, souvent dans un four de poche. Les ferro-alliages (fer-chrome, ferro-molybdène, ferro-vanadium, etc.) sont introduits en quantités précises pour atteindre la chimie cible. Le dégazage sous vide peut être utilisé pour minimiser les niveaux d’hydrogène et d’oxygène – particulièrement critique pour les pièces forgées en acier allié qui seront soumises à des environnements à fortes contraintes. La poche entière est agitée et échantillonnée plusieurs fois pour confirmer l'homogénéité chimique avant la coulée.

Coulée continue ou coulée de lingots

L'acier allié liquide est solidifié en billettes, blooms, brames ou lingots en fonction du processus de forgeage en aval. Pour les grandes pièces forgées en acier allié - telles que les pièces forgées en anneau, les arbres ou les corps de récipients sous pression - coulée de lingots est souvent préféré. Les lingots peuvent peser de quelques centaines de kilogrammes à plus 300 tonnes métriques . Le taux de solidification et la géométrie du lingot affectent la solidité interne du matériau, c'est pourquoi la conception du lingot fait partie du processus d'ingénierie qualité.

Homogénéisation et conditionnement

Les lingots ou billettes coulés sont trempés dans des fours d'homogénéisation à des températures généralement comprises entre 1 100°C et 1 250°C pendant des périodes prolongées (jusqu'à 48 heures pour les gros lingots) pour éliminer la ségrégation – la répartition inégale des éléments d'alliage qui se produit pendant la solidification. Cette étape n'est pas négociable pour les pièces forgées en acier allié de qualité supérieure où des propriétés uniformes sur toute la section transversale sont requises.

Qu'est-ce qui différencie les pièces forgées en acier allié des pièces moulées ou des barres

Une fois que l’acier allié est produit sous forme de lingots ou de billettes, le matériau subit un forgeage – un processus thermomécanique qui modifie fondamentalement la structure interne de l’acier et élève ses propriétés mécaniques bien au-delà de ce que le moulage ou l’usinage à partir de barres peut atteindre.

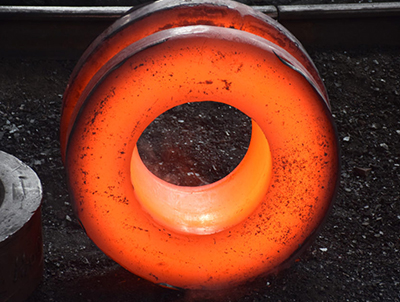

Pendant le processus de forgeage, l'acier allié est chauffé jusqu'à sa plage de température de forgeage, généralement entre 1 050°C et 1 250°C - puis façonné par force de compression à l'aide de presses hydrauliques, de marteaux ou d'équipements de laminage à anneaux. Ce processus de déformation permet d'obtenir plusieurs résultats critiques :

La porosité interne et les cavités de retrait issues du moulage sont fermées et consolidées, créant ainsi un matériau parfaitement dense et sain.
La structure des grains est affinée et alignée le long de la forme de la pièce, créant une structure fibreuse directionnelle qui améliore la résistance dans la direction principale de la contrainte.
Les inclusions et les bandes de ségrégation sont brisées et redistribuées, réduisant ainsi leur impact négatif sur la tenue en fatigue.
Le travail thermomécanique introduit une densité de dislocation contrôlée dans le réseau cristallin, ce qui contribue à une limite d'élasticité plus élevée.

Le résultat est que Pièces forgées en acier allié typically exhibit 20% to 40% higher fatigue strength par rapport aux pièces moulées en acier allié équivalentes avec la même composition. C'est pourquoi les composants critiques pour la sécurité – disques de turbine, trains d'atterrissage, brides de pression, colliers de forage – sont presque toujours spécifiés comme des pièces forgées plutôt que des pièces moulées.

Nuances d'acier allié courantes utilisées dans les pièces forgées et ce qu'elles contiennent

L'industrie sidérurgique mondiale a normalisé des centaines de nuances d'acier allié, chacune avec une gamme de compositions définie optimisée pour des caractéristiques de performance spécifiques. Les nuances suivantes sont parmi les plus largement utilisées dans les pièces forgées en acier allié :

4140

AISI 4140 — Acier au chrome-molybdène

Composition : 0,38 à 0,43 % C, 0,80 à 1,10 % Cr, 0,15 à 0,25 % Mo, 0,75 à 1,00 % Mn . L’un des aciers alliés les plus utilisés au monde. Offre une excellente trempabilité, résistance à la fatigue et ténacité. Couramment forgé dans les arbres, les engrenages, les essieux, les bielles et les joints d'outils pour le secteur pétrolier et gazier. La résistance à la traction après traitement thermique atteint 950 à 1 100 MPa en fonction de l'épaisseur de la section et de la température de revenu.

4340

AISI 4340 — Acier nickel-chrome-molybdène

Composition : 0,38 à 0,43 % C, 0,70 à 0,90 % Cr, 0,20 à 0,30 % Mo, 1,65 à 2,00 % Ni . Connu comme un acier allié de qualité aéronautique, le 4340 offre une résistance et une ténacité exceptionnelles, même dans les grandes sections transversales. Les pièces forgées en acier allié fabriquées à partir de 4340 sont utilisées dans les trains d'atterrissage d'avions, les vilebrequins et les composants structurels de qualité blindée. La résistance à la traction peut dépasser 1 400 MPa lorsqu'il est correctement traité thermiquement.

F22

ASTM A182 F22 — Alliage chrome-molybdène (2,25Cr-1Mo)

Un alliage de service à haute température contenant 2,00 à 2,50 % de Cr et 0,87 à 1,13 % de Mo . Largement spécifié pour les pièces forgées d'appareils sous pression et de tuyauteries dans les environnements pétrochimiques et de raffinerie. Cette qualité conserve sa solidité et résiste aux attaques d'hydrogène à des températures allant jusqu'à 550°C , ce qui le rend indispensable dans les brides des équipements d'hydrotraitement, les corps de vannes et les buses de réacteurs.

P91

Nuance P91 — Acier 9Cr-1Mo modifié

Composition : 8,00 à 9,50 % Cr, 0,85 à 1,05 % Mo, 0,18 à 0,25 % V, 0,06 à 0,10 % Nb . Développé spécifiquement pour le service de vapeur haute pression et haute température dans la production d'électricité. Les pièces forgées en acier allié de P91 sont utilisées dans les principales canalisations de vapeur, les collecteurs et les corps de vannes fonctionnant à des températures allant jusqu'à 620°C . L'ajout de vanadium et de niobium crée de fins précipités de carbure qui résistent à la déformation par fluage pendant des décennies de service.

Traitement thermique des pièces forgées en acier allié : révéler les véritables propriétés

La composition de l’acier allié définit son potentiel, mais le traitement thermique est ce qui libère et adapte ce potentiel à une application spécifique. Les pièces forgées en acier allié subissent presque toujours au moins une opération de traitement thermique après le forgeage, et beaucoup subissent plusieurs traitements séquentiels.

Normalisation

La pièce forgée est chauffée à une température d'environ 50°C à 70°C au-dessus de la température critique supérieure (Ac3) puis refroidi à l'air. La normalisation affine la structure des grains perturbée lors du forgeage et soulage les contraintes résiduelles. Pour les aciers alliés, les températures de normalisation se situent généralement entre 860°C et 950°C . Ce traitement constitue souvent la première étape avant la trempe et le revenu.

Trempe et revenu (Q&T)

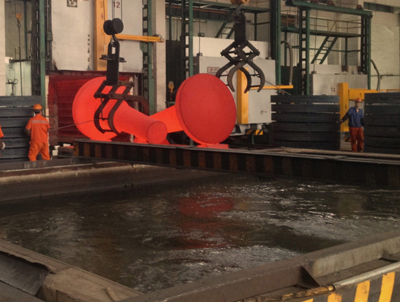

La trempe consiste à chauffer la pièce forgée à la température d'austénitisation (généralement 830°C à 900°C pour la plupart des aciers alliés Cr-Mo) et en le refroidissant rapidement dans de l'eau, de l'huile ou un milieu de trempe polymère. Cela produit une microstructure martensitique avec une dureté très élevée, souvent supérieure à 50 HRC — mais aussi une grande fragilité. La trempe chauffe ensuite le forgeage martensitique à une température plus basse, généralement entre 540°C et 700°C , pour réduire la fragilité tout en conservant la majorité de l'amélioration de la résistance. Les propriétés mécaniques finales sont hautement contrôlables grâce à la sélection de la température de revenu.

Recuit

Utilisé lorsque le forgeage nécessite une douceur maximale pour l'usinage ou lorsque les contraintes internes doivent être complètement supprimées. Le recuit complet implique un refroidissement lent du four au-dessus de Ac3, produisant une microstructure à prédominance ferritique-perlitique. Pour certaines pièces forgées complexes en acier allié avec des exigences d'usinage complexes, le recuit réduit considérablement l'usure des outils et les temps de cycle d'usinage - réduisant parfois le temps d'usinage de 30% à 50% par rapport au forgeage à l'état brut de trempe.

Traitement thermique après soudage (PWHT)

De nombreuses pièces forgées en acier allié sont incorporées dans des assemblages soudés. Après le soudage, la zone affectée thermiquement (ZAT) contient une microstructure durcie et fragile et des contraintes de traction résiduelles qui peuvent entraîner une fissuration retardée ou une défaillance en service. PWHT à des températures généralement comprises entre 600°C et 760°C pour les aciers alliés Cr-Mo tempère la ZAT, réduit la teneur en hydrogène et abaisse les contraintes résiduelles à des niveaux acceptables. Pour les pièces forgées d’appareils sous pression, le PWHT est une exigence obligatoire dans la plupart des codes de conception.

Industries qui dépendent des pièces forgées en acier allié et pourquoi la composition est importante

La sélection de la composition de l'acier allié pour les pièces forgées est toujours axée sur l'application. Différentes industries imposent des exigences très différentes à leurs composants forgés, et la stratégie d'alliage doit être adaptée précisément à l'environnement de service.

Industrie pétrolière et gazière

Les colliers de forage, les vannes, les équipements de tête de puits et les brides de pipeline fonctionnent dans des environnements soumis à des pressions extrêmes, à une corrosion sous contrainte induite par le H2S et à des fluides corrosifs. Pièces forgées en acier allié dans ce secteur, on utilise couramment les nuances AISI 4130, 4140 et F22, qui combinent toutes une résistance adéquate à la corrosion avec la limite d'élasticité élevée nécessaire pour résister à des pressions supérieures à 100 MPa dans les applications en puits profonds.

Aéronautique et Défense

Les composants du train d'atterrissage, les tiges d'actionnement et les raccords de fixation structurelle nécessitent les rapports résistance/poids les plus élevés que l'on puisse obtenir en acier. L'AISI 4340 et ses variantes refondues à l'arc sous vide (VAR) offrent des résistances à la traction jusqu'à 1 800 MPa à des niveaux de ténacité à la rupture compatibles avec une conception tolérante aux dommages. Chaque gramme de poids économisé dans un avion a une valeur opérationnelle à long terme, c'est pourquoi la composition de l'alliage dans les pièces forgées en acier allié pour l'aérospatiale est contrôlée selon des tolérances beaucoup plus strictes que celles des qualités commerciales standard.

Production d'énergie

Les rotors des turbines à vapeur, les arbres des générateurs et les buses des récipients sous pression des centrales nucléaires et thermiques fonctionnent en continu à haute température et pression pendant des décennies. Les pièces forgées en acier allié dans ce secteur utilisent des nuances résistantes au fluage comme P91, P92 et 12Cr-1Mo, où les ajouts de vanadium, de niobium et de tungstène créent une stabilité microstructurale qui empêche les changements dimensionnels et la perte de résistance au fil du temps. 100 000 heures de service à des températures supérieures à 550°C.

Automobile et machinerie lourde

Les vilebrequins, les arbres à cames, les bielles, les arbres d’essieu et les composants de boîtes de vitesses représentent le segment de volume le plus important du marché mondial des pièces forgées en acier allié. Des nuances telles que 5140 (acier Cr) et 8620 (acier de carburation Ni-Cr-Mo) dominent ici, offrant une combinaison de dureté de surface due à la cémentation et de propriétés de noyau résistantes issues de la composition de l'alliage. La production annuelle de pièces forgées en acier allié pour l'automobile dépasse 10 millions de tonnes dans le monde , faisant de l'automobile le plus grand segment d'utilisation finale.

Tests et vérification de la qualité des pièces forgées en acier allié

Étant donné que la composition de l’acier allié détermine directement les propriétés du forgeage final, des tests rigoureux à plusieurs étapes de la production sont une pratique courante. Les tests suivants sont régulièrement effectués sur les pièces forgées en acier allié pour vérifier que le matériau répond aux exigences des spécifications :

Analyse chimique

La spectrométrie d'émission optique (OES) ou la fluorescence des rayons X (XRF) est utilisée pour vérifier la composition chimique de chaque chaleur d'acier allié avant le forgeage. Les résultats doivent se situer dans la plage de composition spécifiée pour chaque élément. Pour les applications critiques, l’analyse en poche est complétée par une analyse du produit provenant de la pièce forgée finie.

Essais mécaniques

Les essais de traction (selon ASTM E8 ou ISO 6892) mesurent la limite d'élasticité, la résistance ultime à la traction, l'allongement et la réduction de surface. Les tests d'impact Charpy (selon ASTM E23) évaluent la ténacité à des températures spécifiées. Les tests de dureté (Brinell, Rockwell ou Vickers) vérifient la réponse au traitement thermique sur toute la section transversale de forgeage.

Tests par ultrasons (UT)

L'UT automatisée ou manuelle est utilisée pour détecter les discontinuités internes telles que la porosité, les fissures ou les inclusions dans le corps de la pièce forgée. Les critères d'acceptation sont définis par des normes telles que ASTM A388 ou EN 10228-3. Pour les grandes pièces forgées en acier allié utilisées dans des récipients sous pression ou des turbines, l'UT est réalisée à 100 % du volume de forgeage .

Test de particules magnétiques (MT)

MT détecte les discontinuités superficielles et proches de la surface dans les aciers alliés ferritiques. Le forgeage est magnétisé et de fines particules ferromagnétiques révèlent des indications de fissures en surface. Ce test est particulièrement important pour les pièces forgées en acier allié qui ont été usinées, car l'usinage peut révéler des fissures souterraines ou exposer des coutures qui n'étaient pas visibles à l'état brut de forgeage.

Acier allié par rapport à l'acier au carbone ordinaire dans les applications de forgeage

Une question pratique dans tout processus de conception de pièces forgées est de savoir si le coût supplémentaire des éléments d'alliage est justifié par rapport à l'acier au carbone ordinaire. La comparaison suivante fournit une perspective basée sur les données :

Comparaison des propriétés clés entre les nuances de forgeage en acier au carbone ordinaire et les aciers alliés courants
Propriété	Acier au carbone ordinaire (1045)	Acier allié (4140)	Acier allié (4340)
Résistance à la traction (Q&T)	570 à 700 MPa	950 à 1 100 MPa	1 200 à 1 450 MPa
Trempabilité	Faible (durcissement superficiel)	Moyen-élevé	Très élevé
Robustesse à basse température	Pauvre	Bon	Excellent
Résistance à la corrosion	Pauvre	Modéré	Modéré
Résistance à haute température	Pauvre above 300°C	Bon to 450°C	Bon to 450°C
Coût matériel relatif	Le plus bas	1,5 à 2x carbone ordinaire	2,5 à 4x carbone ordinaire

Dans les applications où la pièce forgée est petite, légèrement chargée ou facilement remplaçable, l'acier au carbone ordinaire peut être un choix pratique. Cependant, pour tout composant dont la défaillance serait catastrophique ou pour lequel la réduction de la taille (poids) de la section est commercialement importante, Pièces forgées en acier allié deliver a cost-performance advantage qui compense rapidement le prix plus élevé des matériaux grâce à un poids réduit des composants, une durée de vie prolongée et une fréquence de maintenance plus faible.

Comment sélectionner la nuance d'acier allié adaptée à vos besoins en forgeage

La sélection de la composition d'acier allié appropriée pour un projet de forgeage est une décision d'ingénierie structurée. Les facteurs suivants doivent être évalués systématiquement :

Plage de température de service : Pour des températures ambiantes et modérées jusqu'à 400°C, les grades Cr-Mo standards comme le 4140 ou le F11 sont suffisants. Pour des températures supérieures à 500°C, des qualités 9Cr modifiées (P91, P92) ou des pièces forgées en acier inoxydable austénitique doivent être envisagées.
Niveau de force requis : Déterminez la limite d'élasticité et la résistance à la traction minimales requises par la conception. Pour les limites d'élasticité supérieures à 900 MPa, il convient de sélectionner des nuances contenant du nickel (4340, 300M) ou des aciers alliés à ultra haute résistance.
Épaisseur et trempabilité de la section : Les pièces forgées de plus grande section nécessitent une trempabilité plus élevée pour obtenir un durcissement à cœur. Les aciers alliés ordinaires comme le 4140 peuvent être entièrement durcis par sections jusqu'à environ 75mm de diamètre ; pour les sections plus grandes, des qualités de nickel plus élevées ou des variantes refondues sous vide sont nécessaires.
Environnement corrosif : Si la pièce forgée est exposée au H2S, aux chlorures ou à des environnements acides, des aciers alliés résistants à la corrosion avec des qualités de chrome ou d'acier inoxydable plus élevées doivent être envisagés, même si les exigences mécaniques de base pourraient être satisfaites par un alliage plus simple.
Exigences de soudabilité : Une teneur plus élevée en carbone et en alliage réduit généralement la soudabilité. Si les pièces forgées en acier allié seront soudées en service, une valeur d'équivalent carbone (CE) inférieure 0.45 est généralement ciblé pour éviter les fissures induites par l'hydrogène dans la ZAT sans préchauffage obligatoire.
Résistance aux chocs à basses températures : Pour les applications offshore, arctiques ou cryogéniques, l'énergie d'impact Charpy à la température minimale de conception doit être spécifiée. Les ajouts de nickel constituent le moyen le plus efficace de maintenir la ténacité à des températures inférieures à zéro dans les pièces forgées en acier allié.

Tendances émergentes dans la composition des aciers alliés et la technologie de forgeage

Le domaine du développement des aciers alliés n’est pas statique. Les efforts de recherche et de développement industriel continuent de repousser les limites de ce que les compositions d'acier allié peuvent réaliser, avec des implications significatives pour les pièces forgées en acier allié de nouvelle génération.

Aciers avancés faiblement alliés à haute résistance (AHSLA)

Ces qualités atteignent des résistances à la traction supérieures 1 000 MPa avec une teneur totale en alliage inférieure à 3 %, principalement grâce à des ajouts de microalliages de niobium (0,02 à 0,06 %), de titane (0,01 à 0,04 %) et de vanadium (0,05 à 0,15 %). Le mécanisme repose sur le durcissement par précipitation des fines particules de carbure et de nitrure qui se forment lors du refroidissement contrôlé après le forgeage. Le résultat est une nuance qui combine la résistance de l’acier fortement allié traditionnel avec une soudabilité considérablement améliorée et un coût des matières premières inférieur.

Traitement thermomécanique contrôlé (TMCP) pour les pièces forgées

TMCP intègre la déformation de forgeage avec un refroidissement contrôlé dans une seule séquence coordonnée, remplaçant les cycles de réchauffage et de trempe conventionnels. Pour les aciers alliés, le TMCP peut atteindre des granulométries inférieures à 10 micromètres — bien plus fin que les matériaux forgés et traités thermiquement de manière conventionnelle. La granulométrie plus fine améliore simultanément la résistance, la ténacité et la résistance à la fatigue sans augmenter la teneur en alliage, réduisant ainsi la consommation d'énergie du traitement thermique jusqu'à 25% dans certaines opérations de forgeage.

La fabrication additive en complément des pièces forgées

Bien que la fabrication additive (FA) ne puisse pas reproduire la structure et la densité des fibres des pièces forgées en acier allié, elle est de plus en plus utilisée pour les préformes de forme presque nette qui sont ensuite forgées. Cette approche hybride réduit les déchets de matériaux Taux d'achat pour voler de 60 à 70 % typique du forgeage conventionnel à moins de 30 % pour les formes complexes, tout en préservant les avantages en matière d'intégrité structurelle du processus de forgeage. Les poudres d'acier allié pour la fabrication additive constituent un segment spécialisé en pleine croissance, avec des compositions reflétant étroitement les nuances d'alliages corroyés établies.

Conception informatique d’alliages

Les outils de thermodynamique informatique basés sur CALPHAD permettent désormais aux métallurgistes de concevoir de nouvelles compositions d'acier allié en prédisant les diagrammes de phases, les températures de transformation et l'évolution microstructurale avant qu'un seul kilogramme d'acier ne soit fondu. Cette approche accélère considérablement le cycle de développement de nouvelles nuances de forgeage en acier allié, réduisant ainsi le temps écoulé entre le concept et la qualité de production qualifiée par rapport aux nuances traditionnelles. 10 à 15 ans jusqu'à 3 à 5 ans dans certains programmes.

Langue

+ 86-13915203580

Soumettre des commentaires
