Quels alliages contiennent l’acier ? Un guide complet sur la composition de l'acier

Quels alliages contiennent l’acier ? La réponse directe

L'acier est fondamentalement un alliage de fer et carbone , mais les nuances d'acier modernes contiennent une large gamme d'éléments d'alliage supplémentaires qui définissent leurs propriétés mécaniques, thermiques et chimiques. Les éléments d'alliage les plus courants dans l'acier comprennent le carbone (C), le manganèse (Mn), le silicium (Si), le chrome (Cr), le nickel (Ni), le molybdène (Mo), le vanadium (V), le tungstène (W), le cobalt (Co), le cuivre (Cu), le titane (Ti), le niobium (Nb) et le bore (B). Chaque élément est ajouté en quantités précises – parfois aussi peu que 0,001 % en poids – pour atteindre les caractéristiques de performance ciblées.

L'acier au carbone ordinaire ne contient que du fer, du carbone et des traces d'impuretés. L’acier allié, en revanche, est intentionnellement enrichi d’un ou plusieurs de ces éléments. Le matériau obtenu peut être conçu pour une dureté extrême, une résistance à la corrosion, une stabilité à haute température ou une ténacité supérieure, faisant des aciers alliés le matériau de choix dans les secteurs de l'aérospatiale, de l'automobile, de l'énergie et de l'industrie lourde. Dans forgeage de l'acier En particulier dans les opérations, la chimie de l'alliage d'une nuance d'acier détermine directement la manière dont elle réagit à la chaleur, à la déformation et au traitement thermique après forge.

Le carbone : l'élément d'alliage principal de chaque nuance d'acier

Le carbone est l'élément déterminant qui transforme le fer pur en acier. Son contenu, allant généralement de 0,02% à 2,14% en poids , a un effet plus spectaculaire sur les propriétés de l'acier que tout autre élément. L'augmentation de la teneur en carbone augmente la dureté et la résistance à la traction mais réduit la ductilité et la soudabilité.

L'acier est classé en trois grandes catégories en fonction de sa teneur en carbone :

• Acier à faible teneur en carbone (acier doux) : 0,05 % à 0,30 % de carbone. Très ductile, facile à souder, couramment utilisé dans les applications structurelles et en tôle.
• Acier au carbone moyen : 0,30 % à 0,60 % de carbone. Résistance et ductilité équilibrées, largement utilisées dans les arbres, les engrenages et les pièces forgées nécessitant une dureté modérée.
• Acier à haute teneur en carbone : 0,60 % à 1,00 % de carbone. Haute dureté et résistance à l'usure, utilisé dans les outils de coupe, les ressorts et les fils à haute résistance.
• Acier à très haute teneur en carbone : 1,00 % à 2,14 % de carbone. Extrêmement dur mais cassant ; utilisé dans les applications de coupe spécialisées et la fabrication de lames historiques.

Dans le forgeage de l'acier, la teneur en carbone est soigneusement sélectionnée car les aciers à plus haute teneur en carbone nécessitent un contrôle plus strict de la température pendant le processus de forgeage. Par exemple, les nuances de carbone moyen comme l'AISI 1040 ou 1045 sont parmi les aciers les plus couramment forgés car elles offrent suffisamment de résistance pour les composants mécaniques tout en restant utilisables à des températures de forgeage comprises entre 1 100 °C et 1 250 °C.

Manganèse : l’élément d’alliage de fond essentiel

Le manganèse est présent dans pratiquement toutes les qualités d'acier commerciales, généralement à des concentrations comprises entre 0,25% et 1,65% . Il remplit plusieurs fonctions métallurgiques critiques qui sont souvent négligées précisément parce qu’elles opèrent en arrière-plan.

Le manganèse agit comme un désoxydant lors de la fabrication de l'acier, se combinant avec l'oxygène et le soufre pour former des inclusions stables qui flottent hors de la masse fondue. Sans manganèse, le soufre formerait du sulfure de fer aux joints de grains, provoquant un phénomène appelé manque à chaud – une fragilité catastrophique qui se produit à des températures élevées et rend l’acier impropre aux processus de travail à chaud comme le forgeage. En formant du sulfure de manganèse (MnS), l'acier reste utilisable même aux températures de forgeage.

Au-delà de son rôle dans l’ouvrabilité à chaud, le manganèse augmente également la trempabilité, ce qui signifie que l’acier peut être durci plus profondément grâce à un traitement thermique. Un acier contenant 1,5 % de manganèse, tel que l'AISI 1541, présente une trempabilité nettement meilleure qu'une nuance comparable contenant seulement 0,5 % de manganèse. Les aciers à haute teneur en manganèse (acier Hadfield, 11 à 14 % de Mn) constituent un cas extrême : ils deviennent exceptionnellement résistants et écrouissent rapidement sous une charge d'impact, ce qui les rend utiles pour les concasseurs, les équipements miniers et les passages à niveau.

Chrome : l'alliage qui rend l'acier inoxydable

Le chrome est sans doute l’élément d’alliage le plus connu dans l’acier, principalement en raison de son rôle dans l’acier inoxydable. Une teneur en chrome de au moins 10,5% provoque la formation d’une couche passive d’oxyde de chrome sur la surface de l’acier, offrant une solide résistance à la corrosion dans une large gamme d’environnements. Les nuances d'acier inoxydable comme le 304 (18 % Cr, 8 % Ni) et le 316 (16 % Cr, 10 % Ni, 2 % Mo) sont les matériaux de référence dans la transformation des aliments, les dispositifs médicaux et les équipements marins.

Cependant, les apports du chrome vont bien au-delà de la résistance à la corrosion. Même à des concentrations inférieures de 0,5 à 3,0 %, le chrome augmente considérablement la trempabilité, la résistance à l'usure et la résistance à haute température. Le chrome forme des carbures durs dans la matrice en acier, qui résistent à l'abrasion et maintiennent la dureté à des températures de service élevées. Cela rend les aciers alliés contenant du chrome très appréciés dans les aciers à outils et les aciers à roulements. Par exemple, l'AISI 52100 — l'acier pour roulements le plus utilisé dans le monde — contient environ 1,5 % de chrome, ce qui contribue à la fine répartition du carbure responsable de sa résistance exceptionnelle à la fatigue de contact.

Dans les applications de forgeage de l'acier, les aciers au chrome-molybdène (Cr-Mo) tels que l'AISI4130 et 4140 sont largement utilisés pour les récipients sous pression forgés, les arbres de transmission et les composants structurels. La combinaison de chrome et de molybdène confère à ces aciers une trempabilité et une ténacité supérieures après traitement thermique de trempe et revenu, rendant les pièces forgées en Cr-Mo très fiables sous charge cyclique.

Nickel : ténacité et performances à basse température

Le nickel est l’un des rares éléments d’alliage qui améliore la ténacité sans réduire considérablement la ductilité. Il stabilise la phase austénitique, affine la structure des grains et abaisse la température de transition ductile à fragile – une propriété d'une importance cruciale pour les composants en acier fonctionnant dans des environnements inférieurs à zéro tels que les réservoirs de stockage cryogéniques, les infrastructures polaires et les équipements de forage dans l'Arctique.

À des concentrations de 1,0 % à 4,0 % , le nickel augmente considérablement la résistance aux chocs, en particulier à basse température. Les nuances d'acier au nickel telles que ASTM A203 (avec 2,25 % ou 3,5 % de Ni) sont spécifiquement conçues pour les récipients sous pression en service à basse température. À des concentrations encore plus élevées, les aciers maraging (18 % Ni) atteignent des limites d’élasticité supérieures à 2 000 MPa tout en conservant une bonne ténacité – une combinaison pratiquement impossible à obtenir avec le carbone seul.

Le nickel est également un stabilisant clé dans les aciers inoxydables austénitiques, contrebalançant la tendance du chrome à favoriser la ferrite. L'équilibre fer-chrome-nickel dans des nuances comme 304 et 316 crée une microstructure entièrement austénitique qui reste non magnétique et hautement résistante à la corrosion même à des températures cryogéniques.

Du point de vue du forgeage de l'acier, les alliages contenant du nickel tels que l'AISI4340 (acier Ni-Cr-Mo) font partie des nuances hautes performances les plus couramment forgées. Les composants forgés 4340 (vilebrequins, pièces de train d'atterrissage, essieux pour charges lourdes) bénéficient de la ténacité du nickel, en particulier après durcissement et revenu.

Molybdène : trempabilité, résistance au fluage et résistance à chaud

Le molybdène est l'un des agents de trempabilité les plus efficaces dans les aciers alliés, actif même à des concentrations aussi faibles que 0,15 % à 0,30 % . Son influence sur la trempabilité par unité de poids est environ cinq fois supérieure à celle du chrome. Cela signifie que de petits ajouts de molybdène peuvent remplacer des ajouts beaucoup plus importants de chrome ou de manganèse, ce qui le rend économiquement intéressant dans la conception de l'acier.

Le molybdène supprime également la fragilisation par revenu, un phénomène dans lequel certains aciers alliés deviennent cassants après revenu dans la plage de températures de 375°C à 575°C. En inhibant ce mécanisme de fragilisation, le molybdène permet aux fabricants d'acier de tremper en toute sécurité les aciers contenant du chrome jusqu'à une ténacité optimale sans risque de rupture fragile en service.

À des concentrations plus élevées, le molybdène améliore considérablement la résistance au fluage, c'est-à-dire la capacité à résister à une déformation lente sous une contrainte soutenue à des températures élevées. Les aciers au chrome-molybdène et au chrome-molybdène-vanadium utilisés dans les chaudières des centrales électriques, les conduites de vapeur et les composants de turbines contiennent généralement 0,5 à 1,0 % de Mo, permettant un service à long terme à des températures supérieures à 500 °C.

Dans le contexte du forgeage de l'acier, les nuances contenant du molybdène comme 4140 (0,15 % à 0,25 % Mo) et 4340 (0,20 % à 0,30 % Mo) sont des choix standard pour les pièces forgées critiques. La teneur en molybdène garantit que les pièces forgées de grande section peuvent être durcies à cœur pendant le traitement thermique, produisant des propriétés mécaniques constantes de la surface au cœur des pièces forgées lourdes telles que les bâtis de presse, les essieux ferroviaires et les composants de champs pétrolifères.

Vanadium : raffinement du grain et durcissement par précipitation

Le vanadium est utilisé à des concentrations généralement comprises entre 0,05% et 0,30% , mais son influence sur la microstructure de l'acier est disproportionnée par rapport à sa quantité. Il forme des carbures et des nitrures extrêmement stables – carbure de vanadium (VC) et nitrure de vanadium (VN) – qui fixent les limites des grains et inhibent la croissance des grains pendant le travail à chaud et le traitement thermique. Le résultat est une granulométrie plus fine, qui améliore simultanément la résistance et la ténacité.

Le vanadium est un élément clé des aciers microalliés (également appelés aciers faiblement alliés à haute résistance ou aciers HSLA), où son effet de renforcement par précipitation permet d'atteindre des limites d'élasticité de 500 à 700 MPa sans trempe et revenu conventionnels. Ceci est commercialement important car les aciers HSLA peuvent être laminés ou forgés directement pour atteindre leurs propriétés finales sans traitement thermique supplémentaire, ce qui réduit les coûts de production.

Dans les aciers à outils, le vanadium est utilisé à des concentrations plus élevées de 1 à 5 % pour produire des carbures de vanadium durs qui améliorent considérablement la résistance à l'usure. Les nuances d'acier rapide comme le M2 contiennent environ 1,8 % de vanadium, ce qui contribue à leur capacité à conserver la dureté de coupe à des températures allant jusqu'à 600 °C générées lors de l'usinage.

Pour les opérations de forgeage de l’acier, les nuances microalliées au vanadium représentent un avantage d’efficacité significatif. Les pièces automobiles forgées telles que les bielles et les vilebrequins fabriquées à partir d'aciers au vanadium microalliés peuvent être refroidies par air directement à partir de la presse à forger, évitant ainsi le coûteux cycle de trempe et de revenu tout en obtenant les propriétés mécaniques requises.

Silicium : désoxydation et propriétés élastiques

Le silicium est présent dans pratiquement toutes les nuances d'acier en tant que résidu du processus de fabrication de l'acier, généralement à des niveaux de 0,15 % à 0,35 % dans les aciers de construction. Son rôle principal est celui de désoxydant : le silicium a une forte affinité pour l'oxygène, formant des inclusions de dioxyde de silicium (SiO₂) qui sont éliminées lors du raffinage, ce qui donne un acier plus propre et plus résistant.

À des concentrations de silicium plus élevées de 0,5 % à 2,0 %, le silicium augmente la limite élastique et la résistance à la fatigue de l'acier. Cette propriété est exploitée dans les aciers à ressorts, où des nuances comme SAE 9260 (1,8 % à 2,2 % de Si) utilisent la contribution du silicium pour maintenir une limite d'élasticité élevée et résister à une déformation permanente sous charge cyclique. Les ressorts de soupape, les ressorts de suspension et les clips de rail s'appuient sur des aciers à ressorts au silicium-manganèse pour leur capacité à absorber les impacts répétés sans déformation.

Le silicium joue également un rôle spécialisé dans les aciers électriques (aciers pour transformateurs), où des concentrations de 1 à 4 % de Si réduisent considérablement les pertes d'énergie dues aux courants de Foucault et à l'hystérésis. L'acier au silicium à grains orientés – le matériau de base des transformateurs électriques – utilise environ 3,2 % de Si pour obtenir des propriétés magnétiques hautement directionnelles.

Tungstène et cobalt : les essentiels de l'acier à outils rapide

Le tungstène et le cobalt sont principalement associés aux aciers à outils rapides et aux alliages spéciaux conçus pour des conditions de fonctionnement extrêmes. Le tungstène forme des carbures de tungstène très durs et stables qui conservent leur dureté à des températures élevées, ce qui rend les aciers à outils au tungstène capables d'effectuer des opérations de coupe à des vitesses qui feraient perdre leur trempe et leur ramollissement aux aciers à outils au carbone ordinaires.

L'acier rapide T1 classique contient 18% de tungstène , avec 4 % de chrome, 1 % de vanadium et 0,7 % de carbone. Cette composition d'alliage produit un outil qui maintient une dureté de coupe supérieure à HRC 60 à des températures allant jusqu'à 550°C. Le développement des aciers rapides de la série M a remplacé une grande partie du tungstène par du molybdène (jusqu'à 9,5 % de Mo dans le M1), offrant des performances équivalentes à un coût d'alliage inférieur.

Le cobalt, à des concentrations de 5 à 12 %, augmente encore la dureté à chaud des aciers rapides en augmentant la résistance de la matrice au ramollissement à la chaleur rouge. Des nuances telles que M42 (8 % Co) et T15 (5 % Co) sont utilisées pour les opérations de coupe les plus exigeantes, notamment le tournage dur et les coupes interrompues dans des matériaux difficiles comme les alliages de titane et les aciers trempés. Le cobalt apparaît également dans les aciers maraging à raison de 7 à 12 %, où il améliore le mécanisme de durcissement par précipitation qui offre une résistance ultra élevée.

Titane, niobium et bore : des éléments microalliés à l'impact démesuré

Certains des ajouts d'alliage les plus puissants à l'acier fonctionnent à des concentrations infimes, mais leur influence sur les propriétés est significative et bien documentée.

Titane

Le titane est utilisé à des concentrations de 0,01 % à 0,10 % comme un puissant formateur de carbure et de nitrure. Dans les aciers inoxydables, les ajouts de titane (acier inoxydable de qualité 321) stabilisent l'alliage contre la sensibilisation — une forme d'appauvrissement en chrome aux joints de grains qui se produit pendant le soudage et conduit à une corrosion intergranulaire. Dans les aciers HSLA, le titane affine la taille des grains et contribue au renforcement par précipitation, similaire au vanadium mais fonctionnant à des concentrations encore plus faibles.

Niobium (Colombium)

Le niobium est utilisé à des concentrations aussi faibles que 0,02 % à 0,05 % et c'est peut-être l'élément de microalliage le plus rentable disponible. Même à ces traces, le niobium retarde considérablement la croissance des grains d'austénite lors du laminage à chaud et du forgeage, produisant ainsi des structures de grains ferritiques plus fines dans le produit fini. Une granulométrie plus fine se traduit directement par une limite d'élasticité améliorée et une résistance aux chocs supérieure à basses températures — une combinaison de propriétés essentielles pour les aciers pour pipelines, les aciers de construction offshore et les tôles pour récipients sous pression. Les qualités de pipeline modernes telles que API X70 et X80 s'appuient fortement sur le microalliage de niobium pour atteindre leurs spécifications de résistance et de ténacité requises.

Bore

Le bore est unique parmi les éléments d'alliage car il est efficace à des concentrations remarquablement faibles de seulement 0,0005 % à 0,003 % (5 à 30 parties par million). À ces niveaux de traces, le bore se sépare jusqu'aux joints de grains d'austénite et augmente considérablement la trempabilité en retardant la nucléation de la ferrite et de la perlite pendant le refroidissement. Un ajout de 30 ppm de bore à un acier au carbone moyen peut augmenter la trempabilité aussi efficacement qu'un ajout de 0,5 à 1,0 % de chrome. Les aciers traités au bore sont largement utilisés dans les fixations forgées produites en série, où leur excellente trempabilité permet de durcir entièrement des sections transversales plus petites par trempe à l'eau, réduisant ainsi les coûts d'alliage tout en maintenant la résistance.

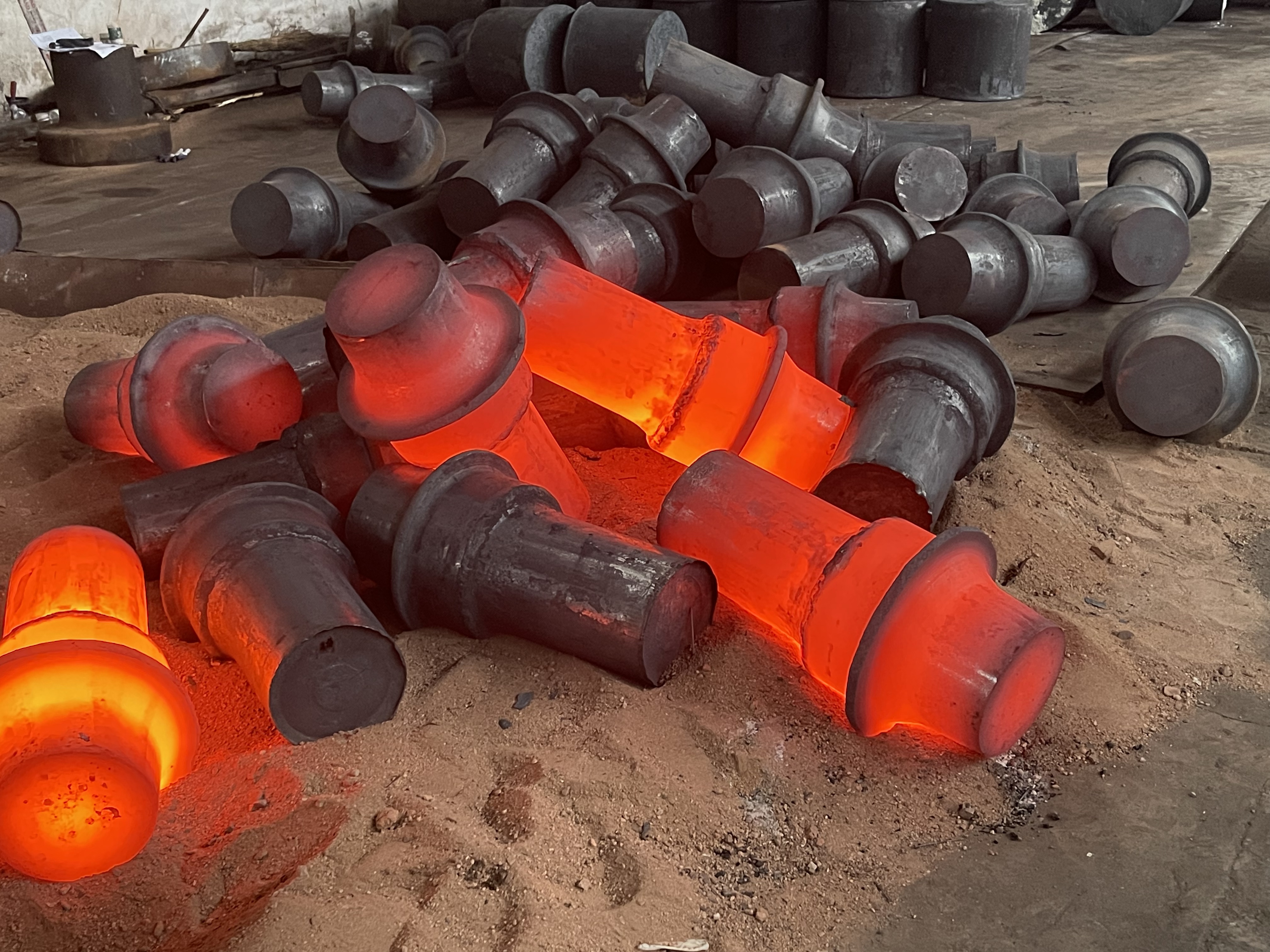

Comment les éléments d'alliage affectent le comportement de forgeage de l'acier

Le forgeage de l’acier n’est pas simplement une question de chauffage et de martelage. La chimie de l'alliage de l'acier contrôle fondamentalement le comportement du métal à chaque étape du processus de forgeage : du chauffage de la billette au remplissage de la matrice, et du refroidissement au traitement thermique final.

Forgeabilité et maniabilité à chaud

La forgeabilité fait référence à la facilité avec laquelle un acier peut être déformé dans la forme souhaitée sans se fissurer ni se déchirer. Les aciers ordinaires à faible teneur en carbone (par exemple AISI 1020) ont une excellente forgeabilité car ils sont mous, ductiles et ont de larges fenêtres de température de travail à chaud. À mesure que la teneur en alliage augmente – en particulier avec des niveaux élevés de chrome, de tungstène ou de carbone – la forgeabilité diminue car les carbures et les intermétalliques de l'alliage limitent l'écoulement du plastique. Les aciers à outils comme le D2 (12 % Cr, 1,5 % C) nécessitent un contrôle très précis de la température lors du forgeage pour éviter les fissures superficielles.

Plage de température de forgeage

Chaque alliage d'acier a une plage de températures de forgeage recommandée. Le dépassement de la limite supérieure provoque une fusion des joints de grains (fonte naissante) et des dommages irréversibles. Descendre en dessous de la limite inférieure augmente le risque de forger dans la région biphasée, provoquant des déchirures internes. Plages de températures de forgeage typiques par type d'alliage :

Traitement thermique post-forgeage et chimie des alliages

La plupart des pièces forgées en acier allié subissent un traitement thermique après forgeage pour atteindre leurs propriétés mécaniques finales. La chimie de l'alliage détermine quel cycle de traitement thermique est approprié et comment l'acier réagira. Les alliages à haute trempabilité comme le 4340 peuvent être trempés à l'huile à des températures d'austénitisation d'environ 830 °C, puis revenus entre 200 °C et 600 °C pour cibler des combinaisons spécifiques de dureté, de résistance à la traction et de résistance aux chocs. La teneur en nickel, chrome et molybdène du 4340 garantit que même les pièces forgées à forte section avec des sections transversales supérieures à 100 mm obtiennent un durcissement à cœur constant, alors que les aciers au carbone ordinaires présenteraient une baisse significative de la dureté de la surface vers le centre dans la même taille de section.

Nuances d'alliages d'acier courantes et leurs compositions élémentaires

Comprendre les nuances spécifiques et leurs compositions d'alliages comble le fossé entre la théorie et la pratique. Le tableau suivant résume la composition chimique des nuances d'acier de construction et alliées largement utilisées, dont beaucoup sont des produits de base de l'industrie du forgeage de l'acier.

Choisir le bon acier allié pour les composants forgés

La sélection du bon acier allié pour une application de forgeage est une décision technique à plusieurs variables. Le processus consiste à équilibrer les exigences de performances en service avec la forgeabilité, la traitabilité thermique, l'usinabilité, la soudabilité et le coût. Il existe rarement un seul « meilleur » acier pour une application donnée : le choix dépend de la combinaison spécifique de contraintes, de températures et d'environnements auxquels le composant sera confronté.

Les principales considérations lors de la sélection de l'alliage pour les composants forgés comprennent :

• Taille de la section et trempabilité : Les pièces forgées de grande section nécessitent des alliages à haute trempabilité. L'AISI 4340 avec sa combinaison Ni-Cr-Mo est couramment spécifié pour les composants dont les sections critiques dépassent 75 mm car il maintient le durcissement à cœur dans les sections lourdes.
• Durée de vie en fatigue : Les composants soumis à des charges cycliques — vilebrequins, bielles, essieux — bénéficient d'aciers alliés à grains fins et à teneur en inclusions contrôlée. Les pratiques d'acier dégazé sous vide et propre combinées aux microalliages de vanadium ou de niobium produisent des durées de vie plus longues.
• Service à température élevée : Si la pièce forgée doit fonctionner à des températures supérieures à 400°C (disques de turbine, corps de soupapes, collecteurs d'échappement), des qualités chrome-molybdène-vanadium ou des pièces forgées en superalliage à base de nickel sont nécessaires pour résister au fluage et maintenir la résistance.
• Résistance à la corrosion : Les environnements de traitement marin ou chimique nécessitent des pièces forgées en acier inoxydable. L'acier inoxydable de qualité 316 est préféré au 304 dans les environnements riches en chlorures en raison de sa teneur en molybdène, qui réduit considérablement la sensibilité à la corrosion par piqûre.
• Coût et disponibilité : Les alliages contenant des niveaux élevés de nickel, de cobalt ou de molybdène entraînent des coûts plus élevés. Les ingénieurs évaluent souvent si une nuance d'alliage inférieur avec un traitement thermique modifié peut répondre aux spécifications, ou si les aciers HSLA microalliés peuvent éliminer complètement le traitement thermique après forge.

La capacité de l'industrie du forgeage de l'acier à produire des pièces présentant des propriétés mécaniques constantes sur des volumes de production élevés dépend directement d'une chimie des alliages bien contrôlée combinée à une gestion disciplinée du processus de forgeage. Les outils de simulation modernes permettent aux ingénieurs de forgeage de modéliser l'écoulement du métal, l'historique des températures et la structure finale des grains avant la découpe d'une seule matrice, en utilisant comme entrées le comportement thermodynamique et mécanique connu de l'alliage. Cette capacité fait de la sélection des alliages une science de plus en plus précise plutôt qu'un exercice empirique d'essais et d'erreurs.
