Quelle est la résistance de l’acier allié ?

L'acier allié est nettement plus résistant que l'acier au carbone ordinaire. En fonction de la qualité et des conditions de traitement thermique, la résistance à la traction des aciers alliés varie de 600 MPa à plus de 1900 MPa , avec des limites d'élasticité d'environ 415 MPa jusqu'à 1 600 MPa ou plus. Lorsqu'elles sont produites sous forme de pièces forgées en acier allié, ces valeurs sont encore améliorées par le raffinement du grain et la structure des fibres directionnelles créées par le processus de forgeage, offrant généralement une résistance à la fatigue supérieure de 10 à 30 % par rapport au même alliage sous forme coulée ou laminée.

Le mot « acier allié » recouvre une large famille d'aciers. Ce qui les unit est l’ajout délibéré d’éléments d’alliage – chrome, molybdène, nickel, vanadium, manganèse, silicium ou une combinaison de ceux-ci – à des niveaux supérieurs à ceux de l’acier au carbone standard. Chaque ajout répond à un objectif spécifique : le chrome augmente la trempabilité et la résistance à la corrosion, le molybdène améliore la résistance à haute température et empêche la fragilisation par revenu, le nickel améliore la ténacité à basse température et le vanadium affine la taille des grains tout en augmentant la résistance à l'usure. L’effet combiné donne un matériau qui surpasse l’acier au carbone dans presque toutes les catégories mécaniques, au prix d’un prix des matières premières plus élevé et d’exigences de traitement thermique plus exigeantes.

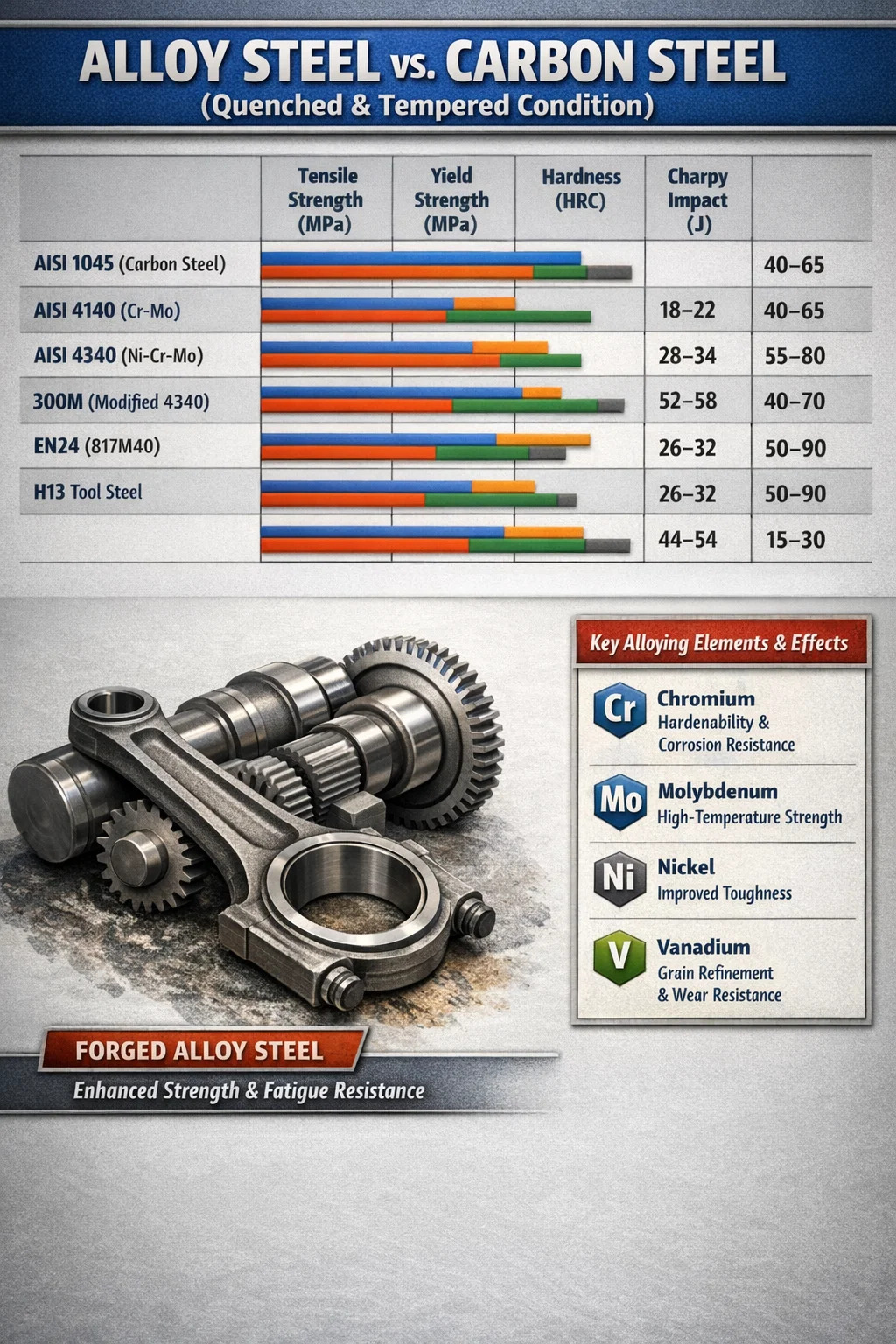

Valeurs de résistance des aciers alliés : ce que montrent réellement les données

Les données sur les propriétés mécaniques des aciers alliés varient considérablement en fonction de la nuance, de la taille de la section et des conditions de traitement thermique. Le tableau ci-dessous compare plusieurs nuances d'acier allié largement utilisées dans leurs conditions typiques de traitement thermique avec un acier au carbone de référence pour le contexte.

Ces chiffres concernent des barres standard ou des sections de forgeage inférieures à 100 mm. Les sections plus grandes présenteront des propriétés inférieures, car la trempabilité limite le développement uniforme de la microstructure à travers un matériau épais - un facteur particulièrement prononcé dans l'acier au carbone et moins sévère dans les nuances fortement alliées comme le 4340.

Pourquoi Pièces forgées en acier allié Sont plus résistants que l'acier allié moulé ou laminé

Le processus de forgeage fait quelque chose que ni le moulage ni le laminage ne reproduisent entièrement : il force l'acier à subir une déformation plastique contrôlée à chaud, ce qui ferme la porosité interne, affine la taille des grains et crée un flux de grains continu qui suit la géométrie de la pièce finie. Dans les pièces forgées en acier allié, cette combinaison produit des propriétés mécaniques qui dépassent celles obtenues par le même alliage sous d’autres formes de produits.

La différence pratique est mesurable. Les comparaisons publiées entre l'acier allié 4340 forgé et moulé montrent que la version forgée atteint généralement :

• Résistance à la fatigue 20 à 30 % plus élevée sous chargement cyclique
• Résistance aux chocs améliorée de 15 à 25 % (énergie absorbée par Charpy)
• Ductilité améliorée et réduction de la surface lors des essais de traction
• Une plus grande cohérence entre les éprouvettes prélevées à différents endroits au sein d’une même pièce

L'avantage du flux de grains est particulièrement significatif pour les composants soumis à des charges alternées ou de choc. Une bielle ou un vilebrequin en acier allié forgé présente un écoulement ininterrompu des grains à travers les rayons du congé, exactement là où les fissures de fatigue commencent. Un équivalent moulé a une orientation de grain aléatoire à ces endroits critiques, c'est pourquoi les ingénieurs de l'automobile et de l'aérospatiale spécifient des pièces forgées en acier allié plutôt que des pièces moulées pour les applications de fatigue cyclique élevée.

Les pièces forgées en acier allié à matrice fermée respectent ou dépassent systématiquement les propriétés mécaniques minimales spécifiées dans les normes ASTM A668, EN 10250 et AMS, tandis que les pièces moulées de compositions nominalement identiques nécessitent souvent des déclassements de qualité ou des ajustements du facteur de sécurité pour rester dans les limites de conception.

Le rôle des éléments d'alliage dans la résistance des aciers alliés

Chaque élément d'alliage de l'acier affecte la résistance par le biais de mécanismes métallurgiques distincts. La compréhension de ces mécanismes explique pourquoi certaines combinaisons d'alliages sont utilisées pour des objectifs de résistance spécifiques.

Chrome (Cr)

Le chrome est ajouté aux aciers alliés à des concentrations allant de 0,5 % à 18 % (la plage supérieure étant le territoire de l'acier inoxydable). Dans les aciers alliés de construction et de forgeage, 0,5 à 1,5 % de chrome augmente considérablement la trempabilité, ce qui signifie que l'acier peut être durci à cœur dans des sections plus grandes après trempe. Il forme également des carbures stables qui améliorent la résistance à l'usure et élèvent la résistance au revenu de l'acier, ce qui est essentiel lorsque la pièce forgée est trempée à des températures plus élevées pour répondre aux exigences de ténacité sans perdre trop de résistance.

Molybdène (Mo)

Le molybdène est l'un des agents de trempabilité les plus efficaces par unité de poids ajouté. Même 0,15 à 0,30 % de Mo produit un changement significatif dans le diagramme TTT (temps-température-transformation), permettant des vitesses de refroidissement plus lentes pour obtenir une transformation complète de la martensite dans les grandes pièces forgées en acier allié. Le molybdène supprime également la fragilisation par revenu – une forme d'affaiblissement des joints de grains qui affecte les aciers Ni-Cr trempés dans la plage de 375 à 575 °C – ce qui rend les nuances contenant du Mo comme 4140 et 4340 plus fiables pour les applications à sections lourdes.

Nickel (Ni)

Le nickel augmente la ténacité sur une large plage de températures, y compris à des températures inférieures à zéro où la plupart des aciers au carbone et faiblement alliés deviennent cassants. La transition de la rupture ductile à la rupture fragile (DBTT) pour un acier à 9 % de nickel peut être poussée en dessous de -196°C, c'est pourquoi les aciers alliés au nickel sont spécifiés pour les récipients sous pression cryogéniques et le stockage de GNL. Au niveau de 1,8 % de Ni trouvé dans le 4340, le principal avantage est une meilleure ténacité à la rupture sans sacrifier la limite d'élasticité – une combinaison qui fait des pièces forgées en acier allié 4340 un choix standard pour les trains d'atterrissage d'avions, les munitions et les composants de transmission hautes performances.

Vanadium (V)

Le vanadium est un puissant raffineur de grains et formateur de carbure. À des concentrations aussi faibles que 0,05 à 0,15 %, il fixe les limites des grains d'austénite pendant le chauffage, produisant une granulométrie plus fine après le traitement thermique. Des grains plus fins signifient simultanément une limite d’élasticité plus élevée (relation Hall-Petch) et une ténacité améliorée – une combinaison rare. Le vanadium est au cœur de la conception des aciers de forge microalliés (tels que le 38MnVS6) où il assure un durcissement par précipitation pendant un refroidissement contrôlé, permettant à l'alliage de répondre aux exigences de résistance sans cycle de trempe et de revenu séparé.

Manganèse (Mn)

Le manganèse est présent dans tous les aciers alliés, mais élevé au-dessus de la ligne de base de l'acier au carbone (généralement 0,6 à 1,8 % de Mn dans les nuances d'alliage) pour augmenter la trempabilité et la résistance à la traction grâce au renforcement en solution solide. Il se combine également avec le soufre pour former des inclusions de MnS, bénéfiques pour l'usinabilité. Des niveaux de manganèse très élevés (supérieurs à 12 %) créent des aciers austénitiques qui durcissent extrêmement rapidement – ​​un profil de propriétés complètement différent utilisé dans les plaques d'usure et les pièces de concasseur plutôt que dans les pièces forgées en acier allié de précision.

Comment le traitement thermique détermine la résistance finale des pièces forgées en acier allié

L’état tel que forgé est rarement l’état final des pièces forgées en acier allié utilisées dans le service structurel. Le traitement thermique après forgeage contrôle la microstructure finale – et avec elle, l’équilibre entre résistance, dureté et ténacité. La même pièce forgée 4140 peut être livrée avec des résistances à la traction allant de 700 MPa (recuit) à plus de 1 400 MPa (trempé à coeur et revenu à basse température), en fonction entièrement du traitement thermique post-forge spécifié.

Trempe et revenu (Q&T)

Il s’agit du traitement thermique le plus courant pour les pièces forgées en acier allié. Le forgeage est austénitisé (généralement entre 830 et 870 °C pour le 4140, 800 et 845 °C pour le 4340), trempé dans l'huile ou l'eau pour former de la martensite, puis revenu à une température contrôlée entre 150 °C et 650 °C. La température de revenu est la principale variable contrôlant la résistance finale : le revenu à 200°C offre une dureté maximale mais une faible résistance aux chocs ; le revenu à 600°C sacrifie une certaine résistance mais produit une excellente ténacité. Une pièce forgée 4340 trempée à 315°C atteint une résistance à la traction d'environ 1650 MPa ; le même forgeage revenu à 595°C tombe à environ 1 000 MPa mais offre des valeurs d'énergie d'impact plus de trois fois supérieures.

Normaliser et tempérer

La normalisation – refroidissement par air à partir de la température d'austénitisation plutôt que trempe – produit une microstructure perlitique ou bainitique avec une résistance inférieure à celle du Q&T mais des propriétés plus uniformes sur de grandes sections transversales. Pour les pièces forgées en acier allié de très grande taille, telles que les arbres de turbine ou les brides d'appareils sous pression, où le durcissement à cœur est physiquement impossible, la normalisation et le revenu constituent le traitement thermique standard, permettant d'obtenir des résistances à la traction dans la plage de 700 à 900 MPa pour des nuances comme 4140 dans des sections lourdes.

Durcissement et vieillissement par précipitation

Certains aciers alliés — en particulier les aciers maraging et les nuances inoxydables à durcissement par précipitation — obtiennent leur extraordinaire résistance non pas par la formation de martensite mais par la précipitation de composés intermétalliques fins au cours d'un traitement de vieillissement contrôlé à 480-510°C. Les pièces forgées en acier allié Maraging 350 peuvent atteindre des limites d'élasticité de 2 400 MPa grâce à ce mécanisme, qui reste la plage de résistance la plus élevée possible dans tout produit en acier fabriqué à l'échelle commerciale et utilisé dans des applications structurelles.

Résistance de l'acier allié par rapport à d'autres matériaux : comparaisons directes

Placer la résistance de l'acier allié dans son contexte par rapport à d'autres matériaux structurels permet d'expliquer pourquoi il reste le choix dominant dans les applications de forgeage exigeantes malgré la disponibilité des alliages de titane, des alliages d'aluminium et des composites avancés.

Sur une base de résistance absolue, les pièces forgées en acier allié sont compétitives avec le titane et dépassent de loin l'aluminium et la fonte. Sur une base de résistance spécifique (résistance par unité de poids), le titane et l'aluminium à haute résistance surpassent l'acier allié, c'est pourquoi les conceptions aérospatiales utilisent le titane où le poids est le principal facteur. Cependant, les pièces forgées en acier allié offrent un avantage en termes de coût par unité de résistance que le titane ne peut pas égaler à grande échelle , et leur module d'élasticité plus élevé (200 GPa contre 114 GPa pour le titane) signifie moins de déformation sous charge – essentiel pour les machines de précision, les engrenages et toute application où la stabilité dimensionnelle sous contrainte est importante.

Effets de la taille des sections sur la résistance au forgeage des aciers alliés

L’un des aspects les plus importants et sous-estimés de la résistance des aciers alliés est la façon dont ils se dégradent avec l’augmentation de la taille des sections. La trempabilité – la capacité d'un acier à être durci jusqu'à obtenir une martensite complète sur toute sa section transversale – détermine la part de la résistance maximale théorique qui est réellement réalisable dans un composant réel.

L'acier au carbone 1045 a une trempabilité très limitée. Dans une barre de 25 mm de diamètre, la trempe dans l'eau produit une microstructure presque entièrement martensitique et une résistance proche de la résistance maximale. Dans une barre de 100 mm de diamètre, le noyau refroidit beaucoup trop lentement pour se transformer en martensite, restant sous forme de perlite grossière avec une résistance à la traction 30 à 40 % inférieure à celle de la surface. Avec un diamètre de 200 mm, même la surface d'une barre 1045 peut être incomplètement durcie.

L'acier allié 4140 avec ses ajouts de chrome et de molybdène maintient une trempabilité nettement meilleure. Le durcissement à cœur jusqu'à une martensite uniforme est réalisable jusqu'à un diamètre d'environ 75 mm par trempe à l'huile. Le 4340, avec sa teneur en nickel ajoutée, étend cette valeur jusqu'à 100 mm ou plus dans la trempe à l'huile. Pour les pièces forgées en acier allié d'une section transversale critique supérieure à 200 mm, des nuances spécialement conçues pour les grandes sections, telles que 26NiCrMoV14-5 ou 34CrNiMo6, sont requises pour garantir que les spécifications de limite d'élasticité minimales sont respectées dans toute la section, et pas seulement près de la surface.

C'est pourquoi les grandes pièces forgées en acier allié pour les rotors de turbine, les vilebrequins lourds ou les cuves sous pression de réacteur utilisent des qualités de matériaux différentes de celles des composants plus petits : l'alliage doit être suffisant pour transmettre les propriétés de durcissement jusqu'à la ligne centrale d'une pièce forgée qui peut avoir un diamètre de 500 mm ou plus.

Résistance à la fatigue des pièces forgées en acier allié : la réalité du chargement cyclique

La traction statique et la limite d'élasticité ne sont pas les seules mesures importantes. La plupart des défaillances structurelles en service ne résultent pas d’une simple surcharge mais de la fatigue – la croissance progressive de fissures sous des charges cycliques répétées bien en dessous de la limite d’élasticité statique. C’est là que les pièces forgées en acier allié démontrent des avantages que les simples chiffres de résistance à la traction ne capturent pas.

La résistance à la fatigue (l'amplitude de contrainte qu'un matériau peut supporter pendant 10⁷ cycles sans rupture) suit une relation générale avec la résistance à la traction pour les aciers jusqu'à environ 1 400 MPa de traction : la limite de fatigue est d'environ 0,45 à 0,50 fois la résistance à la traction. Cela signifie qu'un acier allié 4140 forgé avec une résistance à la traction de 1 000 MPa a une limite d'endurance d'environ 450 à 500 MPa, soit environ le double de celle d'un acier au carbone 1045 forgé à une traction de 600 MPa.

Au-dessus d’une résistance à la traction de 1 400 MPa, ce simple rapport s’effondre. Les pièces forgées en acier allié à haute résistance deviennent de plus en plus sensibles à l’état de surface, aux contraintes résiduelles et à la propreté microstructurelle. Une pièce forgée 4340 à 1 600 MPa avec une finition de surface usinée a une limite de fatigue réelle bien inférieure à celle d'une éprouvette polie, car les rayures de surface agissent comme des concentrateurs de contraintes. C'est pourquoi les pièces forgées en acier allié haute performance destinées à l'aérospatiale et au sport automobile sont grenaillées après usinage : la couche de contrainte résiduelle de compression induite par le grenaillage peut augmenter la durée de vie en fatigue d'un facteur de 2 à 4 dans des conditions de charge représentatives.

La combinaison de pratiques de forgeage contrôlées, de traitement thermique à grains fins et de grenaillage de surface peut pousser la résistance à la fatigue effective d'un acier allié 4340 forgé à 700-800 MPa. — une valeur qui détermine la préférence des secteurs automobile et aérospatial pour les composants forgés plutôt que pour les billettes usinées, où l'écoulement des grains est arbitraire et où les couches de compression superficielles sont absentes.

Principales qualités de forgeage d'acier allié et leurs profils de résistance

Comprendre l'enveloppe de résistance pratique des nuances de forgeage en acier allié les plus couramment spécifiées donne aux ingénieurs une référence de travail pour la sélection initiale des matériaux.

AISI 4140 : le cheval de bataille à usage général

Le 4140 (0,38 à 0,43 % C, 0,8 à 1,1 % Cr, 0,15 à 0,25 % Mo) est la nuance d'acier allié la plus utilisée pour le forgeage dans les applications industrielles générales et pétrolières et gazières. Dans les conditions Q&T, il offre une résistance à la traction de 900 à 1 100 MPa avec une ténacité adéquate pour la plupart des applications mécaniques. C'est le matériau par défaut pour les colliers de forage, les joints d'outils, les manchons d'accouplement, les brides et les arbres à usage moyen. Son excellente usinabilité à l'état pré-durci (28-34 HRC) le rend pratique pour les ateliers qui manquent de capacité de traitement thermique après usinage.

AISI 4340 : Applications structurelles à haute résistance

4340 (0,38 à 0,43 % C, 1,65 à 2,00 % Ni, 0,70 à 0,90 % Cr, 0,20 à 0,30 % Mo) occupe l'échelon supérieur à 4140 en termes de résistance et de ténacité. L'ajout de nickel constitue le différenciateur clé : il étend la trempabilité à des sections plus grandes et améliore considérablement la ténacité à basse température. Les pièces forgées en acier allié 4340 sont le matériau standard pour les trains d'atterrissage d'avions (généralement à une traction de 1 930 MPa selon MIL-S-5000), les vilebrequins robustes des gros moteurs diesel et les arbres d'essieu hautes performances. Sa trempabilité en profondeur en fait la qualité minimale acceptable pour les pièces forgées d'une section supérieure à 75 mm où des propriétés mécaniques complètes sont requises partout.

300M : Ultra-haute résistance aérospatiale

Le 300M est essentiellement du 4340 modifié avec 1,45 à 1,80 % de silicium et 0,05 à 0,10 % de vanadium. L'ajout de silicium retarde le ramollissement de la martensite pendant le revenu, permettant à l'acier d'atteindre des résistances à la traction supérieures à 1 930 MPa tout en maintenant des valeurs de ténacité supérieures à 60 MPa√m — une combinaison que le 4340 ne peut pas atteindre au même niveau de résistance. Presque tous les essieux de train d'atterrissage d'avions commerciaux et militaires produits depuis les années 1960 sont des pièces forgées en acier allié 300M. Ses qualités de résistance à la fatigue et à la rupture dans cette application critique pour la sécurité l'ont rendu pratiquement irremplaçable malgré des décennies de développement de matériaux concurrents.

EN36 et EN39 : Aciers alliés de cémentation

Ces nuances de cémentation nickel-chrome sont utilisées pour les pièces forgées en acier allié où une surface très dure et résistante à l'usure (60-64 HRC) doit coexister avec un noyau solide et résistant aux chocs. Après le forgeage, la cémentation ou la carbonitruration ajoute du carbone jusqu'à une profondeur de 0,5 à 2,0 mm à la surface. Le résultat est un composant qui absorbe les charges de choc à travers le noyau robuste tout en résistant à la fatigue de contact et à l'usure de la surface – la combinaison exacte requise par les engrenages, arbres à cames et arbres cannelés robustes dans les équipements de transmission de puissance et d'exploitation minière.

H13 et H11 : pièces forgées en acier à outils pour travail à chaud

H13 (5 % Cr, 1,5 % Mo, 1 % V) est la norme mondiale pour les outils de travail à chaud. Lorsqu'il est produit sous forme de pièce forgée plutôt que de barre, le H13 bénéficie des mêmes avantages en termes de débit de grain et de densité que ceux décrits pour les aciers alliés de construction. Les inserts forgés H13 pour le moulage sous pression en aluminium atteignent des durées de vie 20 à 40 % plus longues que les alternatives usinées à partir de barres dans les comparaisons de production documentées, simplement parce que le forgeage ferme la microporosité et aligne la distribution du carbure plus favorablement. La dureté H13 en service est généralement de 44 à 50 HRC, offrant une limite d'élasticité en compression supérieure à 1 600 MPa à température ambiante, maintenue au-dessus de 600 MPa à 600 °C.

Test et vérification de la résistance au forgeage des aciers alliés

Les allégations de résistance pour les pièces forgées en acier allié ne sont pas acceptées sur la seule base des certificats de matériaux dans la plupart des applications critiques. La plupart des normes d'approvisionnement exigent des tests physiques sur les coupons de test prélevés sur les pièces forgées de production – ou sur les extensions représentatives attachées à la pièce forgée.

Les tests de qualification standard pour les pièces forgées en acier allié comprennent :

1. Essai de traction à température ambiante : Mesure la résistance à la traction ultime, la limite d'élasticité de 0,2 %, l'allongement % et la réduction de la surface %. Ces quatre valeurs caractérisent pleinement la réponse mécanique statique.
2. Test d'impact Charpy V-notch : Réalisée à une température spécifiée (souvent 0°C, -20°C ou -40°C selon l'application), cette mesure mesure l'énergie absorbée en Joules et confirme que le matériau ne fonctionne pas dans sa zone de transition fragile.
3. Dureté Brinell ou Rockwell : Un indicateur rapide et non destructif de la résistance à la traction (1 HBW ≈ 3,5 MPa en traction pour les aciers) utilisé pour filtrer les pièces forgées avant les essais destructifs et pour vérifier l'uniformité du traitement thermique sur un lot.
4. Tests par ultrasons (UT) : Inspection volumétrique pour détecter les défauts internes qui réduiraient la section transversale porteuse efficace. Les niveaux d'acceptation selon ASTM A388 ou EN 10228-3 définissent la taille d'indication maximale autorisée.
5. Ténacité à la rupture (K₁c) : Requis pour les pièces forgées en acier allié pour l’aérospatiale et le nucléaire. Mesure le facteur d'intensité de contrainte auquel une fissure se propage de manière instable, exprimé en MPa√m. 4340 à 1380 MPa, la traction atteint généralement un K₁c de 50 à 60 MPa√m ; 300M au même niveau de résistance atteint 65 à 80 MPa√m en raison de la modification du silicium.

Dans les applications pétrolières et gazières régies par la NACE MR0175, les tests de dureté ne sont pas seulement un contrôle de qualité : c'est une vérification de sécurité, puisque tout forgeage d'acier allié dépassant 22 HRC (environ 760 MPa de traction) est interdit dans les environnements de service acides en raison du risque de fissuration sous contrainte par sulfure. C'est l'un des cas où la résistance maximale admissible est inférieure à celle dont le matériau est capable, en raison de la fissuration environnementale plutôt que des limites de charge mécanique.

Performances de résistance réelles : pièces forgées en acier allié en service

Les données de laboratoire sur les propriétés mécaniques montrent ce que les pièces forgées en acier allié peuvent réaliser dans des conditions contrôlées. Ce qui se passe sur le terrain raconte souvent une histoire plus complète sur la combinaison de résistance, de résistance à la fatigue et de ténacité qui fait des pièces forgées en acier allié le choix dominant dans les industries à forte demande.

Dans les groupes motopropulseurs de véhicules utilitaires, les vilebrequins en acier allié forgé accumulent régulièrement 800 000 km ou plus de service sans rupture de fatigue lorsqu'ils sont fabriqués selon les spécifications. La même géométrie de vilebrequin produite à partir de fonte nodulaire – une substitution courante pour réduire les coûts – présente des ruptures de fatigue entre un tiers et la moitié du kilométrage dans des conditions équivalentes, c'est pourquoi chaque équipementier de camion lourd continue de spécifier des pièces forgées en acier allié pour les vilebrequins malgré le coût plus élevé des matériaux.

Dans le secteur pétrolier et gazier, les pièces forgées de masselottes en acier allié 4140 fonctionnent sous des charges combinées de torsion, de flexion et axiales dans des assemblages de fond de trou, effectuant des cycles des millions de fois au cours de la durée de vie d'un puits. Le taux de défaillance documenté des colliers de forage pour les pièces forgées 4140 correctement traitées thermiquement et répondant aux exigences de la spécification API 7-1 est extrêmement faible - et la majorité des défaillances qui se produisent sont dues à un traitement thermique inapproprié, à des dommages dus à la corrosion ou à des dommages de manipulation plutôt qu'à une faiblesse inhérente du matériau.

Dans le secteur de la production d’électricité, les grandes pièces forgées de rotors en acier faiblement allié pour turbines à vapeur – généralement de 25 à 100 tonnes – ont démontré une durée de vie supérieure à 40 ans sous des charges thermiques et mécaniques cycliques continues dans les centrales électriques de base. Le record de performance est une conséquence directe du contrôle strict de la composition, du dégazage sous vide et des tests mécaniques complets que subissent les grandes pièces forgées en acier allié avant de quitter l'installation de forgeage. Aucune autre méthode de fabrication de rotors de cette taille et de ce poids n'a approché le même record de fiabilité.
