Quel type d’alliage est l’acier ? La réponse directe
L'acier est fondamentalement un alliage fer-carbone , où la teneur en carbone varie de 0,02 % à 2,14 % en poids. Cette bande étroite de carbone transfoume la fonte brute, autrement fragile, en un matériau capable de franchir des ponts, d'abriter des turbines et de former l'épine dorsale des infrastructures modernes. Au-delà de cette combinaison de base fer-carbone, Acier allié introduit des éléments d'alliage supplémentaires, tels que le manganèse, le chrome, le nickel, le molybdène, le vanadium et le silicium, pour créer des propriétés mécaniques, thermiques et chimiques spécifiques que l'acier au carbone ordinaire ne peut tout simplement pas atteindre.
Le terme « acier allié » est à la fois précis et large. Au sens métallurgique le plus strict, tout acier est un alliage car il contient au moins deux éléments. Mais dans la pratique industrielle, « acier allié » fait spécifiquement référence aux aciers dans lesquels l'ajout délibéré d'un ou plusieurs éléments d'alliage pousse les performances au-delà des nuances d'acier au carbone standard. Lorsque ce matériau est façonné par force de compression à chaud ou à froid, le résultat est Acier allié forgings — des composants appréciés pour leur flux de grains directionnel, leur ténacité supérieure et leur résistance à la fatigue dans des environnements de service exigeants.
Comment l'acier est classé comme alliage
Les métallurgistes classent les alliages en fonction de leur métal de base et de la nature des éléments supplémentaires. L'acier fait partie de la famille plus large des alliages ferreux — les alliages dans lesquels le fer est l'élément dominant. Au sein des alliages ferreux, la teneur en carbone trace la première grande ligne de démarcation :
Au sein de la famille de l'acier, l'American Iron and Steel Institute (AISI) et la Society of Automobile Engineers (SAE) maintiennent un système de désignation largement adopté. Les aciers au carbone contiennent de faibles concentrations d'éléments d'alliage, tandis que les aciers alliés dépassent délibérément les concentrations seuils suivantes (telles que définies par l'AISI) pour chaque élément : 1,65 % de manganèse, 0,60 % de silicium ou 0,60 % de cuivre , ou inclure des quantités minimales spécifiées d'aluminium, de chrome, de cobalt, de niobium, de molybdène, de nickel, de titane, de tungstène, de vanadium ou de zirconium.
Cette classification est extrêmement importante dans l'approvisionnement, la qualification des procédures de soudage, la planification du traitement thermique et la production de Pièces forgées en acier allié . Un atelier de forge qui s'approvisionne en acier allié 4340 (une nuance nickel-chrome-molybdène) doit le traiter très différemment d'un acier au carbone 1045 ordinaire en termes de températures de préchauffage, de supports de trempe et de cycles de revenu.
| Acier Category | Teneur en carbone | Éléments d'alliage clés | Applications typiques |
|---|---|---|---|
| Acier à faible teneur en carbone | 0,02 % à 0,30 % | Mn, Si (mineur) | Tôles, fils, poutres structurelles |
| Acier à teneur moyenne en carbone | 0,30 % à 0,60 % | Mn, Si | Arbres, engrenages, roues de chemin de fer |
| Acier à haute teneur en carbone | 0,60 % à 2,14 % | Mn, Si | Ressorts, outils de coupe, corde à piano |
| Acier faiblement allié | 0,10 % à 0,50 % | Cr, Ni, Mo, V (<5 % au total) | Récipients sous pression, pipelines, pièces forgées en acier allié |
| Acier fortement allié (par exemple inoxydable) | Varie | Cr (>10,5 %), Ni, Mo | Équipements alimentaires, dispositifs médicaux, marine |
Ce que chaque élément d’alliage fait réellement à l’acier
Comprendre pourquoi l’acier est formulé de cette manière nécessite de connaître la contribution de chaque élément. Cette connaissance est particulièrement pertinente pour Pièces forgées en acier allié , où la microstructure finale dépend de la chimie de l'alliage en interaction avec la température de forgeage, le taux de réduction et le traitement thermique ultérieur.
Carbone
L'élément le plus influent. Chaque augmentation de 0,10 % du carbone augmente la résistance à la traction d'environ 65 à 70 MPa tout en réduisant la ductilité. Le carbone forme du carbure de fer (Fe3C, cémentite) qui durcit la matrice. À des niveaux plus élevés, la soudabilité et la résistance aux chocs diminuent fortement.
Manganèse
Présent dans pratiquement tous les aciers commerciaux à raison de 0,30 % à 1,80 %. Le manganèse désulfure la matière fondue, évitant ainsi tout manque de chaleur. Il augmente également la trempabilité (la profondeur à laquelle l'acier peut être trempé), ce qui le rend indispensable dans les nuances d'acier allié de construction et les pièces forgées lourdes.
Chrome
Ajouté à partir de 0,50 % pour la trempabilité et la résistance à l'usure. À des niveaux supérieurs à 10,5 %, le chrome forme une couche d'oxyde passive auto-cicatrisante, définissant l'acier inoxydable. Dans les aciers à outils et les aciers à matrices, les carbures de chrome offrent une résistance à l'abrasion exceptionnelle. Commun dans l'acier à roulements 52100 et l'acier à outils H13.
Nickel
Le nickel renforce la ferrite sans réduire la ténacité, une combinaison rare. Il est particulièrement efficace à des températures inférieures à zéro, c'est pourquoi des aciers alliés au nickel (par exemple, l'acier à 9 % de Ni) sont utilisés pour le stockage du gaz liquéfié à -196°C. Dans Acier allié forgings pour les trains d'atterrissage aérospatiaux ou les applications de défense, une teneur en nickel de 1,8 % à 4,0 % est courante (comme dans 4340 et 300M).
Molybdène
Même de petits ajouts (0,15 % à 0,30 %) améliorent considérablement la trempabilité et préviennent la fragilisation lors de la trempe - la perte de ténacité qui se produit lorsque certains aciers alliés sont maintenus ou refroidis lentement entre 250°C et 400°C. Le molybdène améliore également la résistance aux températures élevées, ce qui le rend essentiel dans les aciers résistants au fluage pour les équipements de production d'électricité.
Vanadium
Un raffineur de grains. Les carbures et nitrures de vanadium fixent les limites des grains d'austénite pendant le travail à chaud et le traitement thermique, maintenant ainsi la microstructure fine. La granulométrie fine améliore simultanément la résistance et la ténacité – un compromis qui serait autrement difficile à réaliser. Le vanadium est utilisé dans les aciers microalliés, les vilebrequins forgés et les aciers à outils rapides.
Silicium
Désoxydant lors de la fabrication de l'acier, le silicium renforce également la ferrite. À des niveaux de 1 à 2 %, c'est le principal élément d'alliage dans les aciers à ressorts (par exemple 9260) et les aciers électriques, où il réduit les pertes dans le noyau en augmentant la résistivité électrique. Le silicium augmente la limite d'élasticité, c'est pourquoi les ressorts hélicoïdaux sont en acier allié silicium-manganèse plutôt qu'en carbone ordinaire.
Bore
Extraordinairement puissant avec de petits ajouts. Une quantité aussi faible que 0,0005 % à 0,003 % de bore augmente considérablement la trempabilité sans affecter les autres propriétés mécaniques. Les aciers traités au bore (le suffixe « B » dans les désignations AISI, par exemple 10B30) permettent de réduire les éléments plus coûteux comme le nickel et le molybdène, réduisant ainsi les coûts sans sacrifier la capacité de durcissement à cœur.
Pièces forgées en acier allié : pourquoi le forgeage est le bon processus pour l'acier allié
Tous les composants en acier ne sont pas créés égaux, même lorsqu’ils sont fabriqués à partir d’une chimie identique. Le procédé de fabrication – fonderie, usinage à partir de barre ou forgeage – détermine la structure interne de la pièce et donc ses performances sous charge. Pièces forgées en acier allié offrent un ensemble d’avantages structurels qu’aucun autre processus ne peut entièrement reproduire.
Flux de grains et résistance directionnelle
Lorsqu'une billette en acier allié est forgée, la déformation plastique aligne la structure des grains du métal le long des contours de la pièce. Ceci s'appelle flux de fibres ou le flux des grains. Dans un vilebrequin forgé, par exemple, les lignes de grain s'enroulent continuellement autour de chaque portée et tourillon, en épousant la forme du composant. Un vilebrequin usiné découpé à partir de barres coupe ces lignes de grain, laissant le grain final exposé aux points de concentration des contraintes. Le résultat : les vilebrequins forgés durent régulièrement plus longtemps que leurs équivalents usinés sous une charge de fatigue équivalente d'un facteur de 2 à 3 fois dans les comparaisons de tests de fatigue publiées (ASM Handbook, Volume 14A, Metalworking : Bulk Forming).
Élimination de la porosité et uniformité de la densité
L'acier moulé contient une porosité de retrait inhérente, des pores de gaz et une ségrégation dendritique, qui créent tous des points faibles locaux. Les forces de compression exercées lors du forgeage s’effondrent et soudent ces vides. Un lingot d'acier allié 4340 qui commence par une porosité mesurable produit une pièce forgée avec des vides détectables proches de zéro par inspection par ultrasons conformément aux normes ASTM A388. Cela est extrêmement important dans les composants sous pression tels que les corps de vannes, où les fuites internes à travers la porosité seraient inacceptables.
Propriétés mécaniques supérieures
Une comparaison directe raconte clairement l’histoire :
| Propriété | Forgeage en acier allié 4340 (Q&T) | Acier moulé 4340 (Q&T) |
|---|---|---|
| Résistance à la traction ultime | 1 034 à 1 172 MPa | 930 à 1 000 MPa |
| Limite d'élasticité | 862 à 1 000 MPa | 760-860 MPa |
| Charpy Impact (CVN) | 54–81 J à -40 °C | 27–41 J à -40°C |
| Limite de fatigue (R = -1) | ~586 MPa | ~448 MPa |
| Réduction de la superficie (%) | 58 à 65 % | 35 à 45 % |
Nuances courantes utilisées dans les pièces forgées en acier allié
- 4130 (Chromoly): 0,28 à 0,33 % C, 0,80 à 1,10 % Cr, 0,15 à 0,25 % Mo. Utilisé dans les raccords structurels des avions, les arceaux de sécurité et les cadres de vélos. Bonne soudabilité pour un acier allié.
- 4140 : 0,38 à 0,43 % de C, 0,80 à 1,10 % de Cr, 0,15 à 0,25 % de Mo. L'acier faiblement allié le plus utilisé dans le monde. Les pièces forgées comprennent des colliers de forage, des engrenages, des matrices et des attaches pour champs pétrolifères.
- 4340 : 0,38 à 0,43 % C, 1,65 à 2,00 % Ni, 0,70 à 0,90 % Cr, 0,20 à 0,30 % Mo. L'un des aciers alliés de construction les plus performants. Utilisé pour les trains d'atterrissage d'avions, les gros vilebrequins et les composants de munitions nécessitant une très haute résistance avec une ténacité adéquate.
- 8620 : 0,18 à 0,23 % C, 0,40 à 0,70 % Ni, 0,40 à 0,60 % Cr, 0,15 à 0,25 % Mo. Un acier de cémentation. Les pièces forgées sont ensuite carburées ou carbonitrurées pour produire une surface dure et résistante à l'usure sur un noyau résistant. Norme pour les engrenages à couronne et pignon.
- 52100 : 0,93 à 1,05 % de C, 1,35 à 1,60 % de Cr. Acier à roulements en chrome à haute teneur en carbone. Utilisé presque exclusivement dans les roulements, où une dureté de surface de 60 à 64 HRC est requise après durcissement.
- 300 M : Un 4340 modifié avec du silicium supplémentaire (1,45 à 1,80 %) et du vanadium. Des résistances à la traction supérieures à 1 930 MPa sont réalisables. Utilisé dans les pièces forgées critiques en acier allié pour l'aérospatiale, où le poids et la résistance sont tous deux essentiels.
Principaux types d'acier allié et leurs rôles industriels
La catégorie plus large des aciers alliés englobe plusieurs sous-familles distinctes, chacune conçue pour un ensemble spécifique d’exigences de performances. Ce ne sont pas de simples étiquettes marketing : chaque type a une philosophie chimique distincte et est traité thermiquement différemment.
Acier faiblement allié à haute résistance (HSLA)
Les aciers HSLA contiennent moins de 0,35 % de carbone et de petites additions de niobium, de vanadium, de titane ou de cuivre, totalisant généralement moins de 2 %. Malgré une composition chimique modeste, des limites d'élasticité de 350 à 700 MPa sont obtenues grâce au raffinement des grains et au durcissement par précipitation plutôt qu'au durcissement à cœur. Les nuances HSLA telles que A572 Grade 50, A36 et API 5L X70 sont utilisées dans l'acier de construction pour les bâtiments, les ponts et les pipelines. Leur soudabilité et leur coût inférieur par rapport aux aciers alliés traditionnels les ont rendus dominants dans la construction depuis les années 1960. La World Steel Association (worldsteel.org) estime que les aciers HSLA représentent environ 12 % de tout l’acier produit dans le monde.
Acier inoxydable
Défini par un minimum de 10,5% de chrome , l’acier inoxydable est la famille d’aciers fortement alliés la plus en vue. Le chrome réagit avec l'oxygène atmosphérique pour former un film Cr2O3 d'une épaisseur nanométrique qui passive la surface et empêche toute oxydation ultérieure. Les principales qualités – 304, 316, 410, 17-4 PH – diffèrent par leur teneur en nickel, leur ajout de molybdène et leur niveau de carbone. Les nuances austénitiques (série 300) sont non magnétiques et offrent une excellente résistance à la corrosion ; Les nuances martensitiques (série 400) sont durcissables et utilisées pour les couverts, les instruments chirurgicaux et les pièces forgées en acier allié nécessitant à la fois dureté et résistance à la corrosion.
Acier à outils
Les aciers à outils sont des aciers alliés conçus pour couper, façonner ou former d'autres matériaux. Ils atteignent une dureté de 55 à 68 HRC grâce à une teneur élevée en carbone (0,60 % à 2,30 %) et à des éléments d'alliage qui forment des carbures durs. La classification AISI divise les aciers à outils en groupes : W (durcissement à l'eau), O (durcissement à l'huile), D (aciers à matrices), H (travail à chaud), M (molybdène haute vitesse) et T (tungstène haute vitesse). Le H13, un acier à outils pour travail à chaud contenant 5 % de chrome, est le matériau de matrice standard pour les matrices de moulage sous pression en aluminium et de forgeage à chaud. Les aciers rapides M2 et M4 contiennent du tungstène, du molybdène, du chrome et du vanadium pour conserver leur dureté à des températures de coupe supérieures à 600°C.
Acier Maraging
Une sous-famille inhabituelle : les aciers maraging ont une très faible teneur en carbone (moins de 0,03 %) mais contiennent 17 à 19 % de nickel, ainsi que du cobalt, du molybdène et du titane. Ils ne se renforcent pas grâce à la martensite carbonée mais grâce à la précipitation de composés intermétalliques lors du vieillissement à environ 480°C. Le résultat est une résistance à la traction de 1 400 à 2 400 MPa avec une ténacité bien supérieure à celle des aciers à haute teneur en carbone à résistance équivalente. Les utilisations incluent les carters de moteurs de fusée, les pièces forgées pour avions à très haute résistance et les outils de précision pour la fabrication de composites aérospatiaux.
Acier à roulement
Les aciers pour roulements, principalement 52100 et M50, nécessitent une propreté extrême (mesurée en parties par million d'oxygène et de soufre) car les inclusions non métalliques agissent comme des sites d'initiation de fissures de fatigue lors du contact roulant. La refusion à l'arc sous vide (VAR) ou la refusion sous laitier électrique (ESR) sont des méthodes de production standards. L'acier obtenu, une fois durci à 60-64 HRC et rectifié avec précision, offre une durée de vie en fatigue de contact de roulement mesurée en milliards de cycles de contrainte. Les aciers pour roulements représentent l’une des applications les plus exigeantes en matière de contrôle qualité des aciers alliés.
Le processus de forgeage de l'acier allié : de la billette à la pièce finie
Produire Pièces forgées en acier allié est un processus de fabrication en plusieurs étapes qui exige un contrôle étroit à chaque étape. La chimie de l’acier, la fenêtre de température de travail, l’équipement utilisé et le traitement thermique appliqué par la suite interagissent tous pour déterminer les propriétés finales.
Préparation des bouillons
L'acier allié arrive à la forge sous forme de lingots, de blooms, de billettes ou de barres. Pour les pièces forgées critiques du secteur de l'aérospatiale ou de l'énergie, l'acier peut avoir été produit via refusion à l'arc sous vide (VAR) or refusion sous laitier électrolytique (ESR) pour réduire les inclusions de sulfures et la teneur en oxygène à des niveaux extrêmement bas. Le matériau entrant est inspecté par ultrasons (conformément à la norme ASTM A388 ou équivalent) et doit répondre aux exigences spécifiées en matière de chimie et de propreté avant le début du traitement.
Chauffage à la température de forgeage
Les aciers alliés ont des plages de températures de forgeage spécifiques. Pour 4140, la plage de forgeage est généralement 1 177 °C à 982 °C (2 150 °F à 1 800 °F) . Le chauffage doit être lent et uniforme dans les fours à gaz ou à résistance électrique pour éviter les gradients thermiques qui pourraient fissurer la billette. Le temps de trempage garantit que la billette est uniformément à température sur toute sa section transversale, ce qui est essentiel pour les pièces forgées de grand diamètre supérieur à 300 mm, où la diffusivité thermique limite la rapidité avec laquelle le noyau chauffe.
Opération de forgeage
Selon la géométrie de la pièce et le volume de production, le forgeage peut être réalisé sur un marteau (gravitaire, pneumatique ou à contre-coup), une presse mécanique, une presse hydraulique ou un laminoir à anneaux. Forgeage à matrice ouverte façonne la billette entre des matrices plates ou profilées, augmentant progressivement le flux de grains - utilisé pour les grands arbres, les disques et les formes personnalisées. Forgeage à matrice fermée (matrice d'impression) presse la billette chaude dans des cavités de matrice assorties, produisant des pièces de forme presque nette avec une excellente cohérence dimensionnelle et une excellente finition de surface.
Refroidissement contrôlé
Après le forgeage, les composants en acier allié doivent être refroidis de manière contrôlée pour éviter les fissures (dues aux gradients thermiques) et pour empêcher la formation de martensite dure et cassante. Les grandes pièces forgées en acier allié sont souvent placées dans des boîtes ou des fosses isolées, enfouies dans le sable ou refroidies lentement dans des fours. Cette étape de recuit ou de normalisation homogénéise également la microstructure et soulage les contraintes de forgeage, préparant ainsi la pièce à un traitement thermique ou à un usinage ultérieur.
Traitement thermique : trempe et revenu
La plupart des pièces forgées en acier allié destinées au service structurel reçoivent un trempe et revenu (Q&T) traitement thermique. Le forgeage est austénitisé - chauffé entre 845°C et 899°C pour 4140, par exemple - puis rapidement trempé dans de l'huile, de l'eau ou un polymère pour former de la martensite. La martensite est ensuite trempée (réchauffée entre 150°C et 650°C) pour restaurer la ductilité et la ténacité tout en conservant l'essentiel de la dureté acquise. La température de revenu est le principal levier pour équilibrer la résistance et la ténacité : des températures de revenu plus basses donnent une résistance plus élevée ; des températures plus élevées réduisent la résistance mais améliorent la résistance aux chocs.
Inspection et tests
Les pièces forgées finies en acier allié sont soumises à une inspection dimensionnelle, à des tests mécaniques (traction, dureté, impact Charpy) et à un examen non destructif (NDE) avant livraison. Les tests par ultrasons (UT) détectent les défauts internes ; L’inspection par magnétoscopie (MPI) révèle des fissures en surface et proches de la surface. Pour les pièces forgées pour l'aérospatiale, des exigences supplémentaires peuvent inclure une inspection par ressuage, une vérification par analyse chimique et un examen des enregistrements de traitement thermique. Les critères d'acceptation sont définis par les spécifications du client ou les normes industrielles telles que AMS, ASTM ou EN.
Industries qui dépendent des pièces forgées en acier allié
La combinaison de propriétés mécaniques supérieures, d'uniformité de densité et de flexibilité de conception rend Pièces forgées en acier allié la méthode de fabrication de choix dans pratiquement tous les secteurs industriels lourds. Vous trouverez ci-dessous un examen plus approfondi de l'endroit où ces composants apparaissent et de la raison pour laquelle les pièces forgées sont spécifiquement spécifiées.
Aérospatiale
Les trains d'atterrissage, les arbres de moteur, les disques de turbine, les raccords de fixation d'ailes et les supports structurels des avions sont régulièrement spécifiés comme pièces forgées en acier allié dans les nuances d'acier inoxydable 4340, 300M ou 17-4 PH. La combinaison d’une résistance spécifique élevée (rapport résistance/poids) et d’une ténacité à la rupture n’est pas négociable dans les composants critiques en vol. Le train d'atterrissage du 737 de Boeing, par exemple, utilise des pièces forgées en acier allié 300M pour les principaux cylindres de jambe de force oléo.
Automotive
Les vilebrequins, les bielles, les arbres à cames, les fusées d'essieu, les moyeux de roue, les engrenages de transmission et les composants de joints homocinétiques sont les principales pièces forgées en acier allié pour l'automobile. Un vilebrequin de moteur 4 cylindres typique forgé à partir d'acier 1045 modifié ou 4140 pèse 9 à 14 kg et doit supporter des charges de fatigue de torsion tout au long de la durée de vie du véhicule. Le marché mondial de la forge automobile était évalué à environ 74,4 milliards de dollars en 2022 (source : Grand View Research, 2023) et continue de croître parallèlement aux taux de production de véhicules.
Pétrole et Gaz
Les colliers de forage, les stabilisateurs, les joints d'outils rotatifs à épaulement, les brides de tête de puits et les corps de vannes haute pression dans le secteur pétrolier et gazier sont fabriqués à partir de pièces forgées en acier allié, principalement 4140, 4145H et 4340. Les spécifications API 7-1 et API 6A de l'American Petroleum Institute (API) régissent les exigences en matière de matériaux et d'inspection pour ces composants, qui doivent résister à des pressions de fond de trou supérieures à 138 MPa (20 000 psi) dans certains cas. candidatures.
Production d'électricité
Les rotors de turbines à vapeur, les arbres de générateurs et les buses de récipients sous pression dans les centrales thermiques et nucléaires comptent parmi les plus grandes pièces forgées en acier allié produites. Un seul forgeage de rotor de turbine à vapeur peut peser plus de 100 tonnes et nécessiter des mois de traitement, du lingot au composant usiné de finition. Des nuances telles que 26NiCrMoV14-5 (aciers alliés Cr-Mo-V) sont utilisées pour le service à température élevée, où la résistance au fluage entre 500°C et 580°C est aussi importante que les propriétés de traction à température ambiante.
Défense et munitions
Les chenilles de chars, les blocs de culasse d'artillerie, les canons d'armes à feu, les plaques de blindage et les pièces forgées de cellules de missiles reposent tous sur des pièces forgées en acier allié. Les spécifications militaires (MIL-SPEC) et les normes de défense (DEF STAN) prescrivent la chimie, les propriétés mécaniques et les exigences en matière de tests. La nuance 4340 est utilisée pour les pignons et les roues motrices des réservoirs, tandis que l'acier à outils H-11 (qualité pour travail à chaud à 5 % Cr) est utilisé pour les canons d'armes à feu en raison de sa combinaison de dureté élevée, de stabilité thermique et de résistance à l'érosion causée par les gaz propulseurs.
Acier allié, acier au carbone ou acier inoxydable : choisir le bon matériau
La sélection des matériaux pour un composant forgé implique d'équilibrer les exigences de performances avec le coût, la disponibilité et la fabricabilité. Voici une comparaison directe des trois familles d’acier de construction les plus courantes pour aider les ingénieurs et les acheteurs à faire des choix éclairés.
- Résistance à la traction : 600 à 2 000 MPa selon la qualité et le traitement thermique
- Excellente trempabilité à travers les sections transversales ; adapté aux grandes pièces forgées
- Résistance aux chocs bonne à excellente, notamment avec l'ajout de Ni
- Nécessite un revêtement ou un placage protecteur dans les environnements corrosifs
- Coût : modéré à élevé, selon la teneur en alliage
- Idéal pour : l'aérospatiale, la défense, les outils pour champs pétrolifères, la transmission automobile, la production d'électricité
- Résistance à la traction : 400 à 900 MPa ; limité par la trempabilité dans les grandes sections
- La trempabilité diminue rapidement avec une taille de section supérieure à ~ 50 mm de diamètre
- Bonne ténacité au carbone faible à moyen ; fragile à haute teneur en carbone
- Sujet à la rouille ; nécessite une protection de surface
- Coût : le plus bas parmi les aciers de construction
- Idéal pour : les machines générales, les outils à main, les pièces structurelles non critiques
- Résistance à la traction : 500 à 1 700 MPa (grades à durcissement par précipitation)
- Excellente résistance à la corrosion inhérente à l’alliage ; aucun revêtement nécessaire
- Les nuances austénitiques restent résistantes aux températures cryogéniques
- Coût plus élevé des matières premières (teneur en nickel et chrome)
- Plus difficile à usiner et à forger que les nuances de carbone ou faiblement alliées
- Idéal pour : composants d'usines de transformation alimentaire, médicales, marines et chimiques
Le choix entre ces familles de matériaux dépend généralement de la combinaison du niveau de résistance requis, de la taille de la section, de l'environnement de corrosion et du budget . Par exemple, une pince de colonne montante sous-marine dans un environnement d'eau salée indiquerait une pièce forgée en acier inoxydable duplex, tandis qu'une tige de forage minière robuste fonctionnant dans un environnement non corrosif serait spécifiée en acier forgé en alliage 4140 à un coût nettement inférieur.

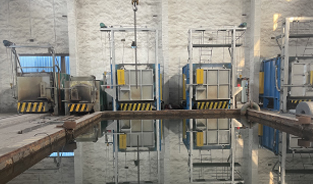

Traitement thermique des pièces forgées en acier allié : débloquer toute la gamme de propriétés
L'un des avantages déterminants des pièces forgées en acier allié par rapport aux matériaux concurrents est l'étendue des propriétés obtenues grâce au traitement thermique. Le même forgeage en acier allié 4140 peut offrir des résistances à la traction allant de 620 MPa (fortement revenu, ductilité maximale) à plus de 1 380 MPa (revenu minimum, dureté élevée) en fonction du cycle de traitement thermique. Cette section explique les principales voies de traitement thermique et leur effet sur les propriétés finales.
Normalisation
La normalisation consiste à chauffer la pièce forgée à 40 °C – 55 °C au-dessus de la température critique supérieure (Ac3), à la maintenir jusqu'à ce qu'elle soit complètement austénitisée, puis à la refroidir à l'air. Le but est d'affiner et d'homogénéiser la structure des grains après écrouissage à chaud. Les pièces forgées en acier allié normalisé présentent des propriétés mécaniques constantes dans toute la section, ce qui est important lorsqu'une pièce forgée de grande taille doit être usinée en profondeur avant le traitement thermique final. La normalisation est également utilisée comme étape préparatoire avant la trempe et le revenu ou la cémentation.
Recuit
Le recuit complet – austénitisation suivi d'un refroidissement au four à une vitesse de 10 °C à 30 °C par heure – produit l'état le plus doux et le plus ductile de l'acier allié. Des valeurs de dureté de 150 à 200 HB sont typiques pour le 4140 recuit. Les pièces forgées sont recuites lorsqu'une usinabilité maximale est requise avant le traitement thermique de finition, ou lorsqu'un soulagement intermédiaire des contraintes est nécessaire entre plusieurs opérations de traitement.
Trempe et revenu (Q&T)
Le traitement thermique le plus courant pour les structures Pièces forgées en acier allié . La pièce forgée austénitisée est rapidement trempée (dans l'huile pour la plupart des aciers alliés, dans l'eau ou dans un polymère pour les nuances d'alliage inférieur) pour produire une microstructure martensitique, puis revenue à l'équilibre dureté/ténacité requis. La relation est inverse : des températures de revenu plus élevées réduisent la dureté mais augmentent la résistance aux chocs Charpy. Un acier forgé en alliage 4340 trempé à 200 °C atteint une résistance à la traction proche de 1 930 MPa avec des valeurs d'impact CVN d'environ 14 J ; revenu à 600°C, la résistance à la traction chute à ~1 035 MPa mais le CVN s'élève à ~81 J (ASM Handbook, Vol. 4, Heat Treating).
Cémentation (cémentation et carbonitruration)
Les aciers alliés à faible teneur en carbone tels que 8620, 9310 et 4320 sont délibérément conçus avec une teneur en carbone trop faible pour être durcis de manière significative, mais avec des éléments d'alliage qui augmentent la trempabilité du boîtier carburé. Après forgeage et usinage, la pièce est chauffée dans une atmosphère riche en carbone entre 900°C et 955°C pour diffuser le carbone dans la surface jusqu'à une profondeur contrôlée (généralement 0,5 à 2,5 mm), puis trempée. Le résultat est une surface dure et résistante à l'usure (58-64 HRC) sur un noyau robuste et résistant aux chocs – exactement la combinaison requise pour les dents d'engrenage et les lobes de came.
Soulager le stress
Après l'usinage ou le soudage, les pièces forgées en acier allié peuvent être relâchées à des températures inférieures à Ac1 (généralement entre 550 °C et 650 °C pour les aciers alliés) afin de réduire les contraintes résiduelles sans altérer de manière significative la dureté ou la résistance. Cette étape évite la distorsion lors de l’usinage de précision, améliore la stabilité dimensionnelle et réduit le risque de fissuration par corrosion sous contrainte en service.
Contrôle qualité des pièces forgées en acier allié : méthodes et normes de test
La qualité de Pièces forgées en acier allié n’est pas supposé – il est vérifié par un programme systématique de tests et d’inspection qui commence avec la matière première entrante et se poursuit jusqu’à la livraison finale. Vous trouverez ci-dessous les principales méthodes utilisées dans le contrôle qualité moderne des pièces forgées.
La spectrométrie d'émission optique (OES) ou la fluorescence des rayons X (XRF) vérifie que la chimie thermique correspond à la qualité spécifiée. L'analyse en poche et l'analyse du produit (issu du forgeage lui-même) sont toutes deux requises dans la plupart des spécifications des matériaux. Le carbone, le soufre et le phosphore sont particulièrement préoccupants : le soufre au-dessus de 0,030 % dégrade la ténacité transversale ; un phosphore supérieur à 0,035 % favorise la fragilisation.
La dureté Rockwell (HRC), Brinell (HB) ou Vickers (HV) est mesurée à des endroits spécifiés sur la pièce forgée. Pour les composants trempés à coeur, une traversée de dureté de la surface au noyau (données de trempe finale Jominy) confirme une trempabilité adéquate. La dureté est l’indicateur le plus économique de la résistance à la traction des aciers traités thermiquement.
Conformément à la norme ASTM A370, les éprouvettes de traction sont usinées à partir d'un prolongement (extension) du forgeage ou d'un anneau d'essai forgé séparément dans les mêmes conditions de traitement thermique. La résistance à la traction ultime, la limite d'élasticité de 0,2 %, l'allongement et la réduction de surface sont indiqués et doivent respecter les valeurs minimales spécifiées.
Les éprouvettes Charpy à encoche en V (10 × 10 × 55 mm selon ASTM E23) sont brisées à des températures spécifiées pour mesurer la résistance aux chocs. Pour les applications critiques telles que les pièces forgées de récipients sous pression selon la section VIII de l'ASME, les tests d'impact à -40 °C sont de routine. Les besoins moyens minimum en énergie absorbée vont généralement de 27 J à 68 J en fonction de la gravité de l'application.
Des ondes sonores à haute fréquence (1 à 10 MHz) sont transmises à travers le forgeage ; les réflexions des défauts internes apparaissent sous forme d’indications sur l’écran A-scan. ASTM A388 est la méthode standard pour l’examen par ultrasons des pièces forgées en acier. Les critères d'acceptation précisent la taille et la fréquence maximales autorisées de l'indication. L'UT est particulièrement importante pour détecter les coutures internes, les recouvrements et la porosité invisibles depuis la surface.
Utilisé sur les aciers alliés ferritiques et martensitiques, le MPI détecte les discontinuités superficielles et proches de la surface en appliquant un champ magnétique et des particules d'oxyde de fer. Les fissures, les coutures et les chevauchements qui croisent ou s'approchent étroitement de la surface attireront les particules, formant des indications visibles. ASTM E709 régit le MPI des pièces forgées en acier. Ce test est obligatoire pour les pièces forgées en acier allié les plus critiques dans les applications aérospatiales et de défense.
Marché mondial et tendances futures de l’acier allié et des pièces forgées
Les marchés de l’acier allié et du forgeage sont vastes, mondiaux et évoluent en réponse à l’électrification, aux pressions en matière de durabilité et aux nouvelles exigences industrielles.
La production mondiale d'acier brut a atteint 1 888 millions de tonnes en 2022 (source : Association mondiale de l’acier, worldsteel.org). Les alliages et les qualités spéciales représentent une part importante et croissante de ce chiffre. Le marché mondial des composants forgés était évalué à environ 91,4 milliards USD en 2022 , avec des projections devant dépasser 130 milliards USD d’ici 2030 (Grand View Research, 2023), tirées principalement par la croissance des secteurs de l’automobile, de l’aérospatiale et des énergies renouvelables.
Plusieurs tendances remodèlent la demande de Pièces forgées en acier allié :
- Véhicules électriques (VE) : Bien que les groupes motopropulseurs EV éliminent le vilebrequin du moteur, ils introduisent de nouveaux composants forgés : arbres de moteur, ensembles de réducteurs, cadres de boîtier de batterie et fusées d'essieu pour les plates-formes chargées de batterie plus lourdes. Le contenu de forgeage par véhicule électrique est comparable ou peut dépasser celui des véhicules à moteur à combustion interne, uniquement dans différents composants.
- Énergie renouvelable : Les éoliennes offshore nécessitent de grandes pièces forgées en acier allié pour les arbres principaux, les porte-satellites, les couronnes dentées et les brides des tours. Une seule éolienne offshore de 15 MW peut contenir plus de 50 tonnes d'acier allié forgé dans sa transmission et ses connexions structurelles.
- Économie de l’hydrogène : Le stockage et la distribution d’hydrogène à haute pression nécessitent des pièces forgées en acier allié très propres et peu sensibles à la fragilisation par l’hydrogène. De nouvelles qualités résistantes à la fissuration induite par l'hydrogène à des pressions supérieures à 700 bars sont en cours de développement.
- Fabrication avancée : Un logiciel de simulation (FEA pour la modélisation du processus de forgeage, DEFORM, Simufact) permet aux ingénieurs de forge d'optimiser virtuellement la conception des matrices et les paramètres du processus, réduisant ainsi les essais et erreurs et améliorant l'utilisation des matériaux. La prédiction du flux de grains et de la microstructure est désormais monnaie courante dans les ateliers de forge haut de gamme.
- Approches hybrides de fabrication additive : Certains ateliers de forge explorent des voies hybrides où les préformes forgées de forme presque nette sont finies par dépôt d'énergie dirigé (DED) pour ajouter des caractéristiques de paroi mince, réduisant ainsi les déchets d'usinage sur les composants complexes en acier allié.
