Qu'est-ce que l'alliage d'acier : composition, types et pièces forgées

Qu'est-ce que l'alliage d'acier - Une réponse directe

L'acier est fondamentalement un alliage de fer et de carbone, dont la teneur en carbone varie généralement de 0,02% à 2,14% en poids . Cependant, lorsque les gens demandent « quel est l'alliage d'acier », ils font souvent spécifiquement référence à l'acier allié – une catégorie d'acier qui va au-delà de l'acier au carbone ordinaire en incorporant un ou plusieurs éléments d'alliage supplémentaires tels que le chrome, le nickel, le molybdène, le vanadium, le manganèse, le silicium ou le tungstène. Ces éléments supplémentaires sont délibérément introduits pour améliorer des propriétés mécaniques, physiques ou chimiques spécifiques que le carbone seul ne peut atteindre.

Concrètement, les aciers alliés sont divisés en deux grandes catégories : acier faiblement allié , où la teneur totale en alliages est inférieure à 8 %, et acier fortement allié , où la teneur totale en alliages dépasse 8 %. L'acier inoxydable, l'acier à outils et l'acier rapide entrent tous dans la catégorie des alliages élevés. La combinaison spécifique et la concentration des éléments d'alliage déterminent directement la résistance, la dureté, la ténacité, la résistance à la corrosion et la soudabilité de l'acier.

L'une des applications industrielles les plus importantes de l'acier allié est la production de Pièces forgées en acier allié — des composants façonnés par des forces de compression qui offrent une structure de grain et des propriétés mécaniques supérieures à celles des pièces moulées ou des barres usinées. Comprendre la composition de l’acier allié est donc indissociable de la compréhension de la manière dont ces pièces forgées sont conçues et appliquées dans toutes les industries.

Les éléments d'alliage de base dans l'acier et leurs rôles

Chaque élément d'alliage ajouté à l'acier répond à un objectif métallurgique distinct. La répartition suivante couvre les éléments les plus couramment utilisés et les propriétés spécifiques qu’ils confèrent :

Chrome (Cr)

Le chrome est ajouté en quantités allant de 0,5% à 30% en fonction de l'application. À des concentrations supérieures à 10,5 %, il forme une couche d'oxyde passive sur la surface de l'acier, donnant naissance à ce que nous appelons l'acier inoxydable. À des concentrations plus faibles, le chrome améliore la trempabilité, la résistance à l'usure et la résistance à haute température. Les nuances comme AISI4140 et 4340 contiennent toutes deux du chrome comme élément clé, et elles font partie des nuances les plus couramment spécifiées pour les pièces forgées en acier allié dans les applications porteuses.

Nickel (Ni)

Le nickel améliore la ténacité, en particulier à basse température, ce qui le rend indispensable pour les applications cryogéniques et les équipements destinés à l'environnement arctique. Généralement utilisé entre 1% et 9% , le nickel améliore également la résistance à la corrosion et aide à maintenir la ductilité après durcissement. L'acier de nuance 9Ni, qui contient environ 9 % de nickel, est largement utilisé pour les réservoirs de stockage de gaz naturel liquéfié (GNL) fonctionnant à des températures aussi basses que −196°C.

Molybdène (Mo)

Même en petites quantités – généralement 0,15% à 0,30% — le molybdène améliore considérablement la trempabilité, la résistance au fluage à des températures élevées et la résistance à la corrosion par piqûre. Dans les aciers au chrome-molybdène (CrMo), qui sont des matériaux standard pour les tuyauteries haute pression et les pièces forgées en acier allié dans le secteur de la production d'électricité, le molybdène est essentiel pour l'intégrité structurelle à long terme sous cycle thermique.

Vanadium (V)

Le vanadium est utilisé à des concentrations généralement inférieures 0,2% , pourtant son effet affinant le grain est important. Il forme des carbures et des nitrures fins qui fixent les limites des grains, ce qui entraîne des microstructures plus fines et une meilleure résistance à la fatigue. Les nuances modifiées au vanadium sont couramment utilisées dans les vilebrequins forgés, les bielles et les ébauches d'engrenages où la résistance à la fatigue est primordiale.

Manganèse (Mn)

Le manganèse est présent dans pratiquement tous les aciers, généralement entre 0,3% et 1,6% . Il agit comme désoxydant, se combine avec le soufre pour éviter le manque de chaleur et augmente la résistance et la trempabilité. Les aciers à haute teneur en manganèse, tels que l'acier Hadfield avec environ 12 à 14 % de Mn, présentent un comportement d'écrouissage exceptionnel, ce qui les rend adaptés aux applications résistantes aux chocs telles que les équipements miniers et les passages à niveau.

Silicium (Si)

Le silicium est avant tout un désoxydant mais améliore également la résistance et la dureté. Dans les aciers à ressorts et les aciers électriques, la teneur en silicium peut atteindre 4,5% , où il réduit considérablement les pertes magnétiques et améliore la résistivité électrique. Dans les aciers alliés de construction, la teneur en silicium est généralement contrôlée entre 0,15 % et 0,35 %.

Tungstène (W) et Cobalt (Co)

Le tungstène forme des carbures stables qui maintiennent la dureté à des températures élevées — jusqu'à 600°C et plus — ce qui le rend essentiel dans les aciers à outils rapides tels que M2 et T1. Le cobalt augmente encore la dureté à chaud et est utilisé conjointement avec le tungstène dans les applications d'outils de coupe haut de gamme.

Nuances d'acier allié courantes et leurs compositions

Le tableau ci-dessous résume plusieurs nuances d'acier allié largement utilisées, leurs compositions nominales et leurs principaux domaines d'application, en particulier en ce qui concerne les pièces forgées en acier allié :

Ce qui différencie les pièces forgées en acier allié des autres formes

Lorsque l’acier allié est traité par forgeage – par opposition au moulage, au laminage ou à l’usinage à partir de billettes – le composant résultant présente une structure interne fondamentalement différente. Le forgeage travaille le métal sous force de compression, à chaud ou à froid, ce qui permet d'obtenir plusieurs résultats métallurgiques critiques :

• Affinement des grains : Le processus de forgeage décompose les structures de grains grossiers coulés en grains fins et équiaxes. Des grains plus fins signifient une ténacité plus élevée et une meilleure résistance à la fatigue. Dans les pièces forgées en acier allié, ce phénomène est amplifié par des éléments d'affinage du grain comme le vanadium et le niobium.
• Alignement du flux de grains : Lorsque l'acier allié est forgé à une forme presque nette, le flux de grains suit le contour de la pièce plutôt que d'être coupé par l'usinage. Cette structure de grain directionnel améliore considérablement la résistance à la traction et à la fatigue dans la direction de contrainte principale — un avantage essentiel dans les composants tels que les vilebrequins, les bielles et les brides.
• Élimination des vides internes : Le forgeage à chaud à des températures généralement comprises entre 1 100 °C et 1 250 °C ferme toute porosité interne ou cavité de retrait qui aurait pu se former lors de la solidification du lingot d'origine, ce qui donne un produit homogène et dense.
• Résistance aux chocs améliorée : La combinaison de la structure à grains fins et du flux de fibres directionnel dans les pièces forgées en acier allié donne des valeurs d'impact Charpy en V qui peuvent être 30% à 50% plus élevé que les pièces moulées équivalentes testées dans le sens transversal.

Par exemple, une pièce forgée en AISI 4340 traitée thermiquement jusqu'à une résistance à la traction de 1 000 MPa peut présenter une énergie d'impact Charpy supérieure à 80 J à température ambiante, tandis qu'une pièce moulée de composition et de traitement thermique similaires ne pourrait atteindre que 50 à 60 J dans des conditions identiques. Cette différence n'est pas seulement académique : dans les applications critiques en matière de sécurité, elle détermine si un composant survit à une condition de surcharge ou se fracture de manière catastrophique.

Le processus de forgeage de l'acier allié - de la billette au composant fini

La production de pièces forgées en acier allié de haute qualité nécessite un contrôle minutieux de chaque étape du processus de fabrication. Vous trouverez ci-dessous une séquence de production typique pour les composants en acier allié forgés à chaud :

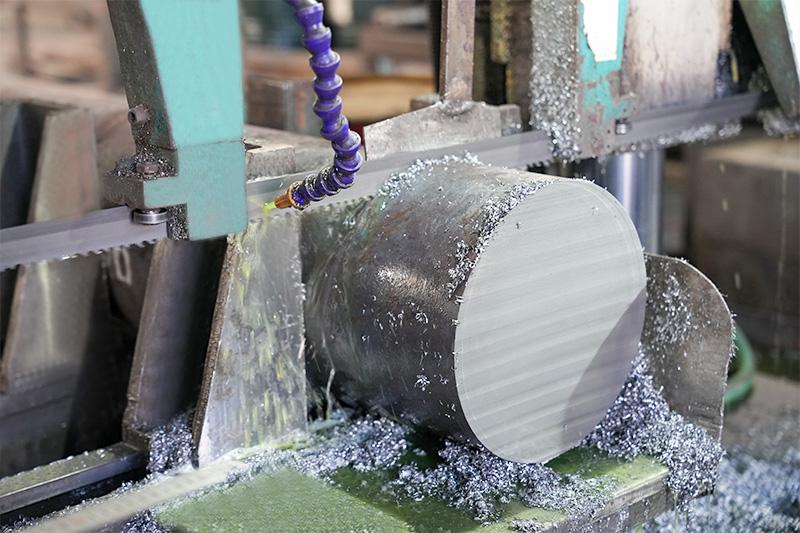

1. Sélection et certification des matières premières : Les billettes ou lingots d'acier allié proviennent de sidérurgistes dont la chimie thermique est documentée, confirmant que toutes les concentrations d'éléments d'alliage répondent aux spécifications. Le test par ultrasons de la billette entrante est une pratique courante pour les applications critiques.
2. Chauffage : Les billettes sont chauffées dans des fours à gaz ou électriques à la température de forgeage appropriée, généralement entre 1100°C et 1250°C pour la plupart des nuances faiblement alliées. Un contrôle précis de la température empêche la décarburation de la couche superficielle et assure une plasticité uniforme sur toute la section transversale.
3. Opérations de forgeage : En fonction de la géométrie et du débit de grain requis, la billette peut être forgée, étirée ou pressée dans des matrices fermées. Les pièces forgées en acier allié de grande taille, telles que les brides d'appareils sous pression d'un alésage supérieur à 500 mm, sont généralement produites sur des presses hydrauliques allant de Capacité de 2 000 à 10 000 tonnes .
4. Refroidissement contrôlé : Après le forgeage, un refroidissement contrôlé, soit à l'air, dans un four ou sous des couvertures isolantes, évite la formation de martensite dure qui pourrait fissurer la pièce ou introduire des contraintes résiduelles impropres à un traitement thermique ultérieur.
5. Traitement thermique : La plupart des pièces forgées en acier allié subissent une austénitisation, une trempe et un revenu (QT) pour atteindre la spécification finale des propriétés mécaniques. La température d'austénitisation, le milieu de trempe (eau, huile ou polymère), ainsi que la température et le temps de revenu sont tous des variables critiques. Par exemple, les pièces forgées en AISI 4140 destinées aux applications de produits tubulaires pour champs pétrolifères (OCTG) sont généralement trempées entre 540°C et 650°C pour atteindre l’équilibre requis entre force et ténacité.
6. Contrôles non destructifs (CND) : Les pièces forgées finales sont soumises à des tests par ultrasons (UT), à une inspection par magnétoscopie (MPI) ou à une inspection par ressuage (DPI) pour vérifier l'intégrité interne et de surface avant la livraison.
7. Essais mécaniques et certification : Les anneaux d'essai ou les prolongements forgés intégralement avec le composant sont usinés pour les essais de traction, de dureté et d'impact. Les résultats sont documentés sur un rapport d'essai de matériaux (MTR) qui accompagne le forgeage au client.

Industries qui dépendent fortement des pièces forgées en acier allié

La demande de pièces forgées en acier allié est tirée par des secteurs où l'intégrité structurelle n'est pas négociable et où une défaillance entraîne de graves conséquences, qu'elles soient économiques, environnementales ou en termes de sécurité humaine. Les secteurs suivants sont les plus gros consommateurs :

Pétrole et Gaz

Les équipements de tête de puits, les corps d'arbre de Noël, les vannes, les brides et les connecteurs sous-marins sont tous couramment fabriqués sous forme de pièces forgées en acier allié. Des notes telles que F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) et les qualités basse température comme F8 et F44 sont spécifiées selon la norme ASTM A182 pour les brides et raccords fonctionnant sous haute pression et à des températures élevées ou inférieures à la température ambiante. La combinaison de la chimie des alliages et du processus de forgeage garantit que ces composants résistent à des pressions à la tête de puits supérieures à 15 000 psi et à la fissuration induite par l'hydrogène (HIC) dans des environnements de service acides.

Aéronautique et Défense

Les composants du train d'atterrissage, les éléments structurels de la cellule, les arbres de moteur et les pièces du système d'armes sont produits sous forme de pièces forgées en acier allié à partir de nuances telles que l'AISI 4340, 300M (un 4340 modifié avec des ajouts de vanadium et de silicium) et des aciers maraging. Les exigences ultimes en matière de résistance à la traction pour ces applications dépassent régulièrement 1 700 MPa , avec des minimums stricts de ténacité à la rupture. Le processus de forgeage est ici essentiel car aucun processus de coulée ne peut atteindre de manière fiable la combinaison requise de résistance et de ténacité à ces niveaux.

Production d'énergie

Les rotors de turbines à vapeur, les arbres de générateurs, les coques de récipients sous pression et les disques de turbine des centrales thermiques et nucléaires conventionnelles comptent parmi les pièces forgées en acier allié les plus grandes et les plus exigeantes produites. Un seul grand rotor de turbine forgé peut peser 100 tonnes et nécessitent des semaines de refroidissement contrôlé et de traitement thermique après le forgeage. Les matériaux tels que l'acier CrMoV (par exemple 1Cr-1Mo-0,25V) et les nuances nickel-chrome-molybdène-vanadium (NiCrMoV) sont spécifiés pour leur résistance au fluage à long terme à des températures de vapeur allant jusqu'à 565°C et leur résistance à la fragilisation par revenu.

Automobile et Transport Lourd

Le secteur automobile utilise largement des pièces forgées en acier allié pour les composants du groupe motopropulseur : vilebrequins, bielles, arbres à cames, engrenages de transmission et fusées d'essieu. Nuances d'alliages à teneur moyenne en carbone telles que AISI 4140, 4340 et 8620 sont les choix les plus courants. Les aciers de forgeage microalliés modernes (contenant de petites additions de niobium, de vanadium ou de titane) ont gagné du terrain car ils atteignent une résistance adéquate grâce à un traitement thermomécanique contrôlé sans nécessiter une opération de trempe et de revenu séparée, réduisant ainsi les coûts de fabrication et la consommation d'énergie.

Équipement minier et de construction

Les arbres de transmission, les maillons de chenille de bulldozer, les extrémités de vérins hydrauliques et les axes de godet pour les pelles minières et les excavatrices sont régulièrement produits sous forme de grandes pièces forgées en acier allié. Ces composants subissent des charges cycliques élevées combinées à une usure abrasive et à des charges de choc occasionnelles. Nuances offrant une dureté de surface élevée après traitement thermique - généralement Valeurs de dureté Brinell de 300 à 400 HB - sont préférés pour la résistance à l'usure, tandis qu'une ténacité adéquate du noyau est maintenue pour résister à la rupture sous impact.

Normes et spécifications régissant les pièces forgées en acier allié

Les normes internationales définissent à la fois les limites de composition chimique et les exigences en matière de propriétés mécaniques pour les pièces forgées en acier allié utilisées dans les industries réglementées. Les acheteurs et les ingénieurs doivent comprendre quelle norme s'applique à leur application avant de spécifier un matériau. Les normes les plus largement référencées comprennent :

• ASTM A182 : Spécification standard pour les brides de tuyaux en alliage forgé ou laminé et en acier inoxydable, les raccords forgés et les vannes pour service à haute température. Couvre les qualités F5, F9, F11, F22, F91 et bien d'autres par leurs désignations CrMo.
• ASTM A336 : Couvre les pièces forgées en acier pour les pièces sous pression et à haute température, utilisées pour les récipients, les vannes et les raccords dans la production d'électricité et le traitement chimique.
• ASTM A508 : Pièces forgées en acier au carbone et allié, trempées et revenues, traitées sous vide, pour récipients sous pression – largement utilisées dans les applications de récipients sous pression nucléaires.
• EN 10250 : Norme européenne pour les pièces forgées en acier à matrice ouverte à des fins d'ingénierie générale, avec des pièces couvrant les aciers non alliés, les aciers spéciaux alliés et les aciers inoxydables.
• ISO 9606 et AS 1085 : Normes régionales régissant la qualification du forgeage des aciers alliés sur des marchés nationaux spécifiques.
• NACE MR0175 / ISO 15156 : Il ne s'agit pas d'une norme de forgeage en soi, mais spécifie les exigences relatives aux composants en acier allié utilisés dans des environnements contenant du sulfure d'hydrogène (H₂S), y compris les limites de dureté critiques pour les pièces forgées dans le domaine du pétrole et du gaz acides.

Pour de nombreuses applications critiques, la seule spécification de la norme ne suffit pas. Exigences supplémentaires — telles que Supplément S1 (Test Charpy à basse température) , examen par ultrasons selon ASTM A388 ou tests de simulation PWHT - sont ajoutés au bon de commande pour répondre aux risques spécifiques à l'application que la norme de base ne couvre pas entièrement.

Propriétés mécaniques : comparaison des pièces forgées en acier allié

Les propriétés mécaniques obtenues avec les pièces forgées en acier allié couvrent une très large gamme en fonction de la qualité, des conditions de traitement thermique et de la taille de la section. Le tableau suivant fournit des données de propriétés représentatives pour les nuances d'acier allié couramment forgées à l'état trempé et revenu :

Un concept important pour les utilisateurs de pièces forgées en acier allié est le effet de taille de section . À mesure que la section de forgeage augmente, le noyau du composant refroidit plus lentement pendant la trempe, ce qui entraîne des valeurs de dureté et de résistance inférieures à celles de la surface. Ceci est caractérisé par la trempabilité – généralement mesurée par le test de trempe finale Jominy. Les nuances avec une trempabilité plus élevée (telles que l'AISI 4340 par rapport à l'AISI 4140) maintiennent la dureté de manière plus constante sur les sections plus grandes, c'est pourquoi le 4340 est le choix préféré pour les pièces forgées à section lourde comme les arbres de grand diamètre et les disques épais.

Options de traitement thermique pour les pièces forgées en acier allié

Le traitement thermique est l'endroit où la chimie de l'alliage de l'acier se traduit dans les propriétés mécaniques finales du forgeage. Différentes voies de traitement produisent des profils de propriétés radicalement différents à partir de la même nuance d'acier allié :

Normalisation

Le chauffage entre 870°C et 950°C et le refroidissement à l'air affine la structure du grain et élimine les contraintes internes du processus de forgeage. Les pièces forgées en acier allié normalisé ont une résistance modérée et une ténacité raisonnable, mais ne sont généralement pas utilisées dans des applications structurelles exigeantes où des propriétés de trempe et de revenu sont requises.

Trempe et revenu (QT)

Le traitement thermique le plus courant pour les pièces forgées en acier allié structurel. Austénitisant (généralement 840°C–880°C pour la plupart des qualités CrMo), trempe rapide dans l'huile ou l'eau pour former de la martensite, suivie d'un revenu à température contrôlée pour décomposer la martensite fragile en une structure de martensite revenue plus résistante. La température de revenu est le principal levier d’ajustement de l’équilibre résistance-ténacité : des températures de revenu plus élevées réduisent la résistance mais augmentent la ténacité et la ductilité.

Recuit

Le recuit complet (chauffage au-dessus de Ac3 et refroidissement du four) produit l'état le plus doux et le plus usinable - utile pour les pièces forgées nécessitant un usinage ultérieur approfondi avant le traitement thermique final. Le recuit sphéroïdisé, utilisé pour les aciers alliés à haute teneur en carbone comme le 52100, convertit les carbures en particules sphériques, maximisant l'usinabilité et la stabilité dimensionnelle avant le durcissement.

Cémentation et cémentation

Pour les engrenages, les arbres à cames et les chemins de roulement forgés à partir de nuances à faible teneur en carbone comme l'AISI 8620, la cémentation (au gaz ou sous vide) introduit du carbone dans la couche superficielle jusqu'à une profondeur typique de 0,8 mm à 2,0 mm , suivi d'une trempe et d'un revenu à basse température. Le résultat est une surface dure (60-63 HRC) avec un noyau robuste et résistant à la fatigue — une combinaison essentielle pour les applications dominées par les contraintes de contact.

Traitement thermique après soudage (PWHT)

Les pièces forgées en acier allié qui sont soudées dans des assemblages fabriqués – en particulier dans les applications de récipients sous pression et de tuyauterie – nécessitent généralement du PWHT pour soulager la zone affectée par la chaleur de la soudure et restaurer la ténacité. Pour les qualités CrMo, les températures PWHT sont spécifiées précisément dans des codes tels que ASME Section VIII, généralement dans la plage de 650°C à 760°C , maintenu pendant un temps minimum en fonction de l'épaisseur de la section.

Acier allié contre acier au carbone contre acier inoxydable - Clarifier les distinctions

Comprendre quel alliage d'acier est spécifié nécessite de clarifier les limites entre les différentes catégories d'acier, qui sont souvent confondues dans la pratique :

Le choix entre ces catégories pour un composant forgé est fondamentalement un problème d’ingénierie économique. Dans la plupart des cas, les pièces forgées en acier allié faiblement allié offrent le meilleur équilibre entre coût, performances mécaniques et usinabilité. Les pièces forgées en acier inoxydable ne sont choisies que lorsque les exigences en matière de corrosion ou d'hygiène justifient véritablement le surcoût important - généralement 3× à 6× le coût du matériau par rapport à une nuance faiblement alliée de résistance comparable.

Contrôle qualité et inspection des pièces forgées en acier allié

Le processus d'assurance qualité des pièces forgées en acier allié dans les applications critiques pour la sécurité est complet et multicouche. Un programme d’inspection robuste couvre généralement les domaines suivants :

• Examen de l'analyse thermique : L'analyse en poche du sidérurgiste et l'analyse du produit sont vérifiées par rapport aux limites de composition de la norme applicable. Les éléments critiques tels que le phosphore et le soufre sont maintenus ci-dessous 0,025% et 0,015% respectivement pour les pièces forgées de haute qualité, car ces éléments se séparent jusqu'aux joints de grains et réduisent la ténacité.
• Contrôle dimensionnel : Les pièces forgées sont vérifiées par rapport au dessin à des étapes définies (dimensions telles que forgées, dimensions brutes usinées et dimensions finales usinées) à l'aide d'outils de mesure calibrés, d'équipements MMT ou de numérisation 3D pour les géométries complexes.
• Test de dureté : La dureté Brinell ou Rockwell est mesurée sur la pièce forgée à plusieurs endroits après le traitement thermique pour vérifier une réponse uniforme et confirmer que la bande de propriétés a été atteinte. Pour les pièces forgées de grande taille, des études de dureté sur toute la section transversale peuvent être nécessaires.
• Tests par ultrasons (UT) : L'UT à faisceau droit et à faisceau d'angle est utilisé pour détecter les inclusions internes, les recouvrements, les joints ou les fissures non visibles depuis la surface. Pour les composants critiques, une couverture volumétrique à 100 % est requise, avec des critères de rejet aussi stricts que les tailles équivalentes de trous à fond plat (FBH) de 3 mm ou moins .
• Contrôle par magnétoscopie (MPI) : Appliqué pour détecter les discontinuités de surface et proches de la surface. Le MPI est particulièrement efficace sur les aciers alliés en raison de sa nature ferromagnétique, fournissant une méthode très sensible pour identifier les recouvrements de forgeage, les fissures de trempe et les joints de surface.
• Contrôles destructifs à partir de blocs de test : Les éprouvettes de traction, les éprouvettes d'impact Charpy et les éprouvettes de ténacité (lorsque les spécifications l'exigent) sont usinées à partir d'éprouvettes dédiées qui ont subi le même historique thermique que le forgeage de production. Les résultats des tests sont documentés dans le rapport d'essai des matériaux (MTR), qui constitue le dossier de traçabilité de la pièce forgée.

L'inspection par un tiers par une autorité d'inspection reconnue - telle que DNV, Bureau Veritas, Lloyd's Register ou TÜV - est une pratique courante pour les pièces forgées en acier allié destinées à des applications nucléaires, offshore ou autres applications réglementées, fournissant une vérification indépendante que les processus et les résultats des tests du fabricant répondent aux exigences énoncées.

Tendances émergentes dans les technologies de l'acier allié et du forgeage

Le domaine de l’acier allié et des pièces forgées en acier allié n’est pas statique. Plusieurs développements importants remodèlent le paysage de la sélection des matériaux, des méthodes de production et des limites des applications :

Aciers de forge microalliés (HSLA)

Les aciers faiblement alliés à haute résistance (HSLA) atteignent une résistance comparable aux nuances trempées et revenues grâce à un traitement thermomécanique contrôlé et des micro-ajouts de niobium ( 0,03 % à 0,05 % Nb ), le vanadium et le titane. Dans le domaine du forgeage automobile, cela a permis d'éliminer l'étape de trempe et de revenu pour les bielles et les vilebrequins, réduisant ainsi la consommation d'énergie, le temps de cycle et la distorsion. Le durcissement par précipitation pendant le refroidissement contrôlé fournit des limites d'élasticité de 600 à 900 MPa sans étape de traitement thermique distincte.

Aciers avancés à haute résistance pour l’énergie éolienne

Les arbres principaux d'éoliennes offshore et les boîtiers de porte-satellites représentent un secteur de demande croissante pour les grandes pièces forgées en acier allié. Ces composants nécessitent une ténacité élevée à des températures allant jusqu'à -40 °C, combinée à une longue durée de vie en fatigue sous charge à amplitude variable. Des qualités dédiées avec des compositions chimiques CrNiMo optimisées et un traitement de forme contrôlé du soufre (ajouts de terres rares ou de calcium) ont été développées spécifiquement pour répondre aux exigences. Durée de vie de 20 ans exigences de ces applications.

Conception de processus de forgeage basée sur la simulation

Les logiciels d'analyse par éléments finis (FEA) tels que DEFORM, Simufact et QForm sont désormais couramment utilisés pour simuler l'écoulement du métal, le remplissage des matrices, la répartition des contraintes et l'évolution de la température lors du forgeage de composants en acier allié. Cela permet aux ingénieurs de procédés d'optimiser la géométrie des matrices, la séquence de forgeage et les taux de réduction avant le premier essai physique, réduisant ainsi les taux de rebut et les délais de développement pour les pièces forgées complexes en acier allié. Les modèles de microstructure couplés peuvent également prédire l’évolution de la taille des grains et le comportement de transformation de phase pendant le forgeage et le traitement thermique ultérieur.

Applications de stockage d’hydrogène et de piles à combustible

La croissance de l’économie de l’hydrogène stimule la demande de pièces forgées en acier allié capables de résister à la fragilisation par l’hydrogène – un mécanisme de dégradation particulièrement difficile dans lequel l’hydrogène atomique se diffuse dans le réseau de l’acier et réduit la ductilité et la ténacité à la rupture. Des qualités à teneur réduite en carbone, à granulométrie contrôlée et à microstructures martensitiques ou bainitiques trempées sont spécifiées pour les récipients sous pression d'hydrogène et les composants de pipelines, des méthodes d'évaluation de la mécanique de rupture étant appliquées pour définir des limites de contrainte de fonctionnement sûres.

Sélection de la bonne nuance d'acier allié pour un composant forgé

Le choix de la nuance d'acier allié appropriée pour une application de forgeage spécifique nécessite de trouver un équilibre entre plusieurs exigences concurrentes. La liste de contrôle suivante fournit une approche structurée pour la sélection des notes :

• Définir les exigences en matière de propriétés mécaniques : Résistance à la traction, limite d'élasticité, allongement et énergie d'impact minimales à la température de conception. Ces valeurs, combinées à des facteurs de sécurité appropriés, déterminent le niveau de résistance requis.
• Déterminez la taille de la section : Comme indiqué, les sections plus grandes nécessitent des degrés de trempabilité plus élevés pour obtenir un durcissement à cœur. Pour les sections d'un diamètre ou d'une épaisseur supérieure à 100 mm, les nuances avec des ajouts de nickel et de molybdène, telles que 4340 ou EN24, sont généralement préférées aux nuances CrMo plus simples comme le 4140.
• Évaluer l’environnement opérationnel : La corrosion, l’oxydation ou l’exposition à l’hydrogène sont-elles un facteur ? Le service à haute température au-dessus de 400°C nécessite généralement des qualités CrMo ou CrMoV. Les environnements corrosifs peuvent nécessiter un traitement de surface, un revêtement ou un passage à l'acier inoxydable si la tolérance à la corrosion est prohibitive.
• Tenez compte des contraintes de soudabilité et de fabrication : Des valeurs d'équivalent carbone (CE) plus élevées augmentent le risque de fissuration des soudures. Si la pièce forgée sera soudée, sélectionnez une nuance avec CE ci-dessous 0.45 dans la mesure du possible, ou prévoyez un préchauffage, un contrôle de la température entre les passes et un PWHT appropriés.
• Vérifiez la disponibilité et le coût : Les qualités premium telles que 4340 et EN24 sont facilement disponibles dans le monde entier, tandis que les qualités plus spécialisées peuvent avoir des délais de livraison plus longs et des primes plus élevées. Confirmez la disponibilité auprès du fournisseur prévu dans la taille requise avant de préciser.
• Confirmer la conformité au code ou à la norme applicable : De nombreuses industries n'autorisent pas la sélection arbitraire des qualités : le code de conception applicable (ASME, EN, DNV, MIL-SPEC) peut restreindre les qualités autorisées. Vérifiez toujours que la nuance d'acier allié sélectionnée est répertoriée ou approuvée en vertu de la norme en vigueur pour l'application.

Lorsque ces facteurs sont systématiquement évalués, la sélection d'un acier allié approprié pour les pièces forgées en acier allié devient une décision technique bien définie plutôt qu'une supposition. L'investissement dans une sélection correcte des matériaux dès la phase de conception génère systématiquement un coût total du cycle de vie inférieur, un risque de défaillance réduit et des performances de service plus prévisibles que la correction d'un mauvais choix de matériaux après coup.
