Quel est le point de fusion de l’acier ?
1370°C – 1540°C / 2 500 °F – 2 800 °F
L'acier ne fond pas à une seule température fixe. L'acier étant un alliage de fer et de carbone, souvent combiné avec des éléments tels que le chrome, le nickel, le manganèse ou le molybdène, son point de fusion se situe dans une plage plutôt que dans un chiffre exact. La plupart des nuances d'acier commerciales commencent à se transformer en liquide quelque part entre 1370°C et 1540°C (2500°F à 2800°F) , la valeur précise variant en fonction de la composition chimique exacte de la qualité en question.
Cette gamme compte bien au-delà de la simple curiosité des métallurgistes. Les fonderies l'utilisent pour définir les objectifs des fours, les fabricants l'utilisent pour comprendre à quel point leurs processus de soudage ou de découpe sont proches de la liquéfaction complète, et les ingénieurs l'utilisent pour juger du comportement d'une structure si jamais elle est exposée à une chaleur extrême. Une variation de cent degrés du point de fusion peut modifier la consommation d’énergie du four, les choix de revêtement réfractaire et même la qualité d’acier sélectionnée pour une application spécifique.
Deux termes liés méritent d’être séparés très tôt. Le solide la température est le point où la fusion commence, et le liquide la température est l’endroit où le métal est entièrement liquide. Entre ces deux points, l’acier existe dans un état mixte, partiellement fondu, que les fondeurs appellent parfois la zone pâteuse. Les décisions de coulée et de coulée sont prises en tenant compte de cette zone, car une coulée trop précoce risque de ne pas s'écouler complètement, tandis qu'une surchauffe gaspille de l'énergie et peut favoriser la croissance des grains qui affaiblit le produit final.
Prenons un exemple pratique. Un atelier de fabrication de structures coupant des tôles d'acier avec un chalumeau oxy-combustible travaille avec une température de flamme bien supérieure au point de fusion, c'est pourquoi le bord coupé se liquéfie brièvement et est emporté par le flux d'oxygène. En revanche, une fonderie qui coule un bloc moteur ne chauffe délibérément le métal qu'une légère marge au-dessus de la température du liquidus, car une surchauffe excessive gaspille du carburant et peut dégrader la pièce moulée finie. La même propriété physique, le point de fusion, entraîne deux décisions opérationnelles complètement différentes selon le procédé.
Pourquoi le point de fusion de l’acier varie-t-il autant ?
Le fer pur fond à une température relativement prévisible de 1 538 °C (2 800 °F). Dès que le carbone et d’autres éléments d’alliage sont introduits, ce nombre commence à changer. Chaque élément modifie légèrement différemment le réseau cristallin du métal, et l'effet cumulatif est ce qui produit la large plage de fusion observée dans toute la famille des aciers.
Carbone
Même de petites augmentations de la teneur en carbone abaissent sensiblement le point de fusion. Augmenter la teneur en carbone d'environ 0,05 % à 2,0 % peut abaisser le point de fusion bien au-dessus de 100 °C, c'est pourquoi les aciers à outils à haute teneur en carbone fondent généralement à des températures plus basses que les aciers doux à très faible teneur en carbone.
Chrome
Chrome is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nickel
Le nickel améliore la ténacité et aide à stabiliser la structure interne des aciers inoxydables à haute température, ce qui explique en partie pourquoi les nuances contenant du nickel sont courantes dans les équipements qui doivent résister à des cycles thermiques répétés.
Manganèse
Manganèse is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molybdène
Molybdène raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Silicium
Silicium is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Les impuretés traces comptent également. Le soufre et le phosphore, résiduels des matières premières s'ils ne sont pas correctement raffinés, peuvent réduire le comportement de fusion efficace aux joints de grains et contribuer à un phénomène appelé manque à chaud, dans lequel le métal devient cassant et sujet à la fissuration à des températures de travail élevées, avant même d'approcher son point de fusion global. C’est l’une des raisons pour lesquelles la sidérurgie moderne met autant l’accent sur un contrôle strict des niveaux d’éléments résiduels plutôt que sur le seul suivi des ajouts d’alliages primaires.
Ce qu’il faut retenir pour quiconque choisit un matériau, c’est que l’expression « le point de fusion de l’acier » est en réalité un raccourci désignant une famille de valeurs étroitement liées. Deux bobines placées côte à côte sur le sol d'un entrepôt, une en acier doux et une en acier à outils à haute teneur en carbone, peuvent avoir des points de fusion qui diffèrent bien au-delà de 100 degrés Celsius, même si les deux sont correctement décrites comme de l'acier.
Points de fusion par type d'acier
Le tableau ci-dessous regroupe les familles d'aciers courantes et les plages de fusion généralement associées à chacune. Ces chiffres reflètent des références générales de l'industrie plutôt que la fiche technique d'une seule usine. Confirmez donc toujours les valeurs exactes par rapport aux données certifiées pour une chaleur ou une qualité spécifique avant qu'elles ne fassent partie d'un calcul critique.
| Type d'acier | Point de fusion (°C) | Point de fusion (°F) |
|---|---|---|
| Acier à faible teneur en carbone (doux) | 14h10 – 15h30 | 2570 – 2785 |
| Acier à teneur moyenne et élevée en carbone | 14h10 – 15h30 | 2570 – 2785 |
| Acier inoxydable | 1375 – 1530 | 2500 – 2785 |
| Acier faiblement allié | ≈ 1432 | ≈ 2610 |
| Acier fortement allié | ≈ 1415 | ≈ 2600 |
| Acier à outils | 14h00 – 14h25 | 2550 – 2600 |
| Acier de construction | ≈ 1425 | ≈ 2600 |
Remarquez comment l'acier à outils et l'acier de construction sont légèrement plus bas que la bande d'acier au carbone plus large. Les aciers à outils contiennent plus de carbone et des éléments d'alliage supplémentaires qui abaissent le point de fusion, et les nuances structurelles sont formulées pour la soudabilité et la ténacité plutôt que pour résister aux températures de four les plus élevées.
Il convient également de noter qu’au sein d’une même catégorie, la fourchette n’est pas uniformément répartie. Un acier doux 1020 et un acier à haute teneur en carbone 1095 sont tous deux techniquement de l'acier au carbone, mais la qualité de carbone la plus élevée se situera systématiquement vers l'extrémité inférieure de la bande tandis que la qualité la plus pauvre se situera vers l'extrémité supérieure. Toute personne spécifiant les réglages du four pour un lot mixte de ferraille ou de stock doit tenir compte de cet écart plutôt que de supposer qu'une seule température médiane conviendra également à chaque pièce.
Comment le point de fusion de l’acier est-il réellement mesuré ?
Les chiffres du point de fusion ne proviennent pas de conjectures. Les métallurgistes et les laboratoires de matériaux s'appuient sur une poignée de techniques établies pour déterminer les températures de solidus et de liquidus pour une composition d'acier donnée.
Analyse thermique différentielle
Un petit échantillon est chauffé à côté d’un matériau de référence inerte et la différence de température entre les deux est suivie. Le point où l’échantillon d’acier absorbe de la chaleur supplémentaire pour changer de phase révèle avec précision les points solidus et liquidus.
Pyrométrie optique
Dans les fours de production, des pyromètres optiques sans contact lisent l'énergie radiante dégagée par l'acier fondu ou presque fondu pour estimer la température de surface sans qu'une sonde touche directement le métal, ce qui est essentiel étant donné la rapidité avec laquelle un thermocouple serait consommé par l'acier liquide.
Thermocouples à immersion
Les sondes à thermocouple sacrificielles jetables sont plongées directement dans l'acier en fusion pour une brève lecture. Chaque sonde est utilisée une fois et jetée, car la pointe est détruite par la chaleur, mais la lecture est très précise pour cette seule mesure.
Référence du diagramme de phases
Plutôt que de mesurer un échantillon physique à chaque fois, les ingénieurs consultent fréquemment le diagramme de phase fer-carbone et les diagrammes de phase spécifiques à l'alliage, qui cartographient l'évolution des températures du solidus et du liquidus à mesure que la composition change, permettant ainsi de prédire le comportement de fusion à partir d'une chimie connue.
Les fours de production combinent généralement plusieurs de ces méthodes. Un pyromètre optique continu peut surveiller les tendances générales tout au long d'une chaleur, tandis que des immersions périodiques par thermocouple à immersion confirment la température réelle du bain à des points de décision clés, par exemple juste avant de mettre le four en marche.
Du four au lingot : comment l’acier est réellement fondu
Comprendre où le point de fusion entre en jeu dans la production permet d'expliquer pourquoi ce nombre est traité comme un paramètre de fonctionnement si critique plutôt que comme un fait de fond.
Four à arc électrique (EAF)
La ferraille d'acier est chargée dans un récipient à revêtement réfractaire et fondue à l'aide d'arcs électriques frappés entre de grandes électrodes de graphite et la charge. Les températures du bain sont poussées confortablement au-dessus du point de liquidus, souvent dans la plage de 1 600°C à 1 700°C, pour garantir une fusion complète et laisser le temps d'affiner les réactions avant le soutirage.
Four à oxygène basique (BOF)
Le fer en fusion provenant d'un haut fourneau est combiné avec de la ferraille et soufflé avec de l'oxygène de haute pureté, ce qui déclenche des réactions exothermiques qui aident à maintenir les températures élevées nécessaires pour maintenir la charge liquide pendant que le carbone et les impuretés sont oxydés.
Four à induction
Courants dans les fonderies produisant des lots plus petits ou des alliages spéciaux, les fours à induction utilisent des champs électromagnétiques pour chauffer directement la charge, offrant un contrôle précis de la température bien adapté pour atteindre un objectif de surchauffe spécifique au-dessus du point de liquidus.
Dans tous les cas, la température cible du bain est définie avec le point de liquidus spécifique de l'alliage comme plancher, plus une marge de surchauffe qui donne à l'opérateur le temps de travail pour la coulée, les ajouts d'alliage et la perte de température pendant le transfert vers un moule ou une coulée continue. Une surchauffe trop faible risque de solidifier partiellement l'acier avant d'atteindre le moule ; Une trop grande quantité gaspille de l’énergie et peut augmenter l’usure des réfractaires.
Point de fusion et température de défaillance structurelle
~1 370–1 540 °C
Température à laquelle l’acier passe physiquement du solide au liquide. Atteindre ce point nécessite un four ou une source de chaleur extrêmement intense et soutenue.
~500-600°C
Plage de températures dans laquelle l'acier porteur commence à perdre suffisamment de résistance pour ne plus pouvoir supporter en toute sécurité sa charge conçue, bien avant que le métal ne soit presque en fusion.
Cette distinction est l’un des points les plus mal compris concernant le comportement de l’acier. Une poutre en acier n’a pas besoin de fondre pour échouer. L'acier de construction ne conserve généralement qu'une fraction de sa limite d'élasticité à température ambiante une fois qu'il dépasse environ 500 à 600°C, c'est pourquoi l'ingénierie de protection incendie se concentre sur le maintien de l'acier en dessous de ce seuil plutôt qu'en dessous de son point de fusion. Un architecte ou un ingénieur qui conçoit pour la résistance au feu travaille avec un nombre complètement différent de celui d'un opérateur de fonderie qui verse de l'acier en fusion dans un moule.
Load change également l’image. Un élément légèrement chargé peut survivre à des températures plus élevées qu'un élément fortement chargé avant de se déformer, de sorte que la température de rupture exacte d'un élément structurel donné dépend du poids qu'il supporte par rapport à sa capacité nominale, et non d'un seul nombre universel.
Cet écart entre le point de fusion et la défaillance fonctionnelle explique également pourquoi l’acier est souvent décrit comme perdant progressivement sa résistance plutôt que de se briser d’un seul coup. Entre 200°C et 300°C environ, la plupart des aciers au carbone conservent presque toute leur résistance à température ambiante. À partir de là, la courbe de résistance se courbe vers le bas à un rythme accéléré, de sorte que la différence entre 500 °C et 600 °C importe bien plus pour un calcul structurel que le même écart de cent degrés à proximité de la température ambiante.

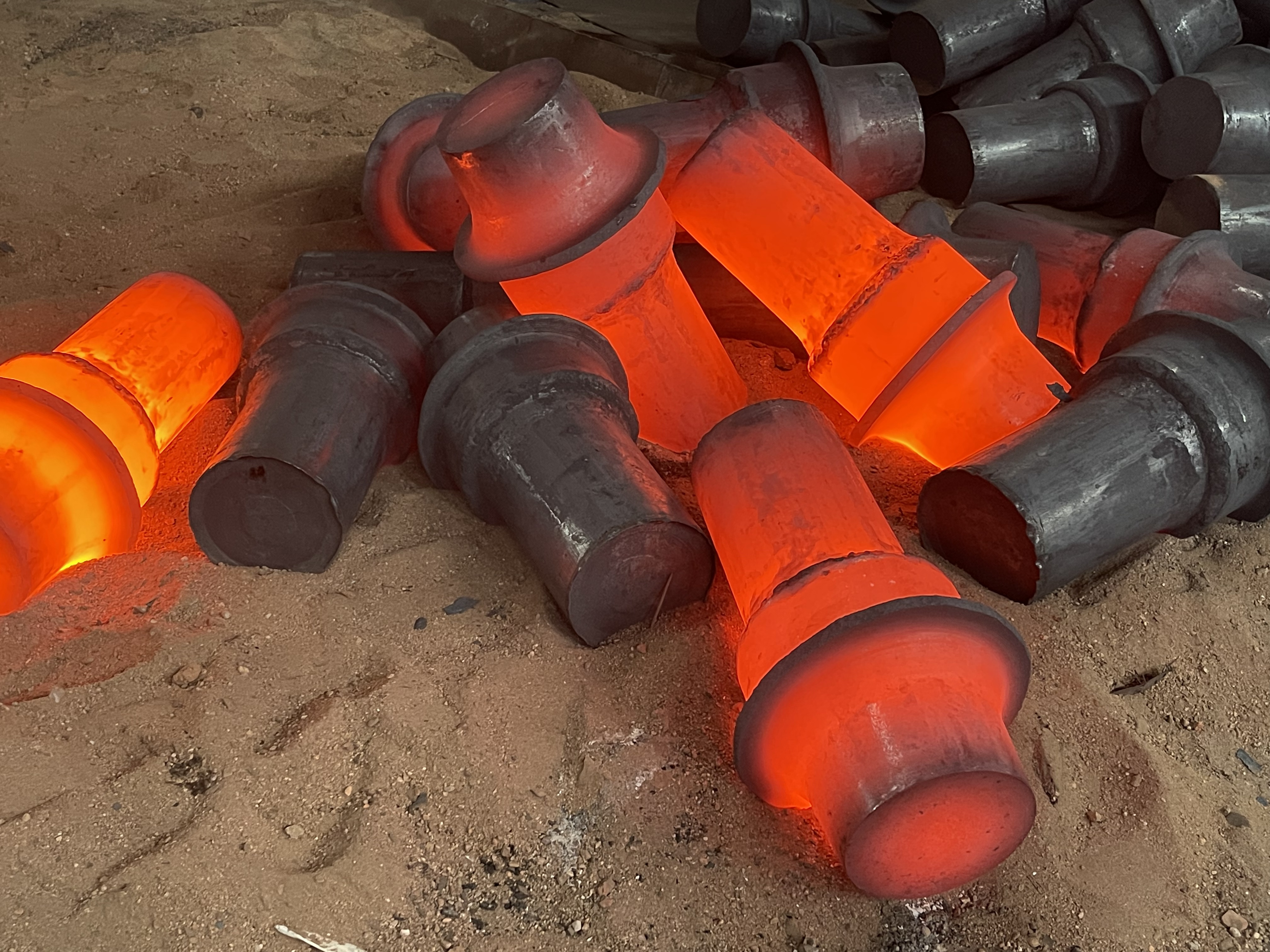

Point de fusion de l'acier dans le forgeage et la fabrication
Le point de fusion n’est pas le chiffre qui compte le plus dans un atelier de forgeage. Ce qui compte c'est le fenêtre de température de forgeage , une bande qui se situe confortablement en dessous de la plage de fusion, de sorte que le métal est suffisamment chaud pour être remodelé par martelage ou pressage, sans toutefois approcher de la liquéfaction.
Chauffer la billette
L'acier est chauffé dans un four vers la plage de fonctionnement à chaud, communément citée entre 1 100°C et 1 250°C (environ 2 000°F à 2 300°F) pour de nombreuses qualités de carbone et d'alliage, bien en dessous de la plage de fusion présentée plus haut dans cet article.
Trempage pour une température uniforme
La pièce est maintenue à température suffisamment longtemps pour que la chaleur pénètre uniformément à travers sa section transversale, évitant ainsi une situation dans laquelle la surface est exploitable mais le noyau est encore relativement froid et résistant à la déformation.
Forgeage de l'acier sous pression
Des marteaux, des presses ou des équipements de laminage remodèlent l'acier ramolli mais toujours solide pour lui donner la forme souhaitée. Rester bien en dessous du point de fusion maintient la structure du grain intacte et explique en partie pourquoi les pièces forgées sont appréciées pour leur résistance par rapport à leurs équivalents moulés.
Refroidissement contrôlé
Après la mise en forme, la pièce est refroidie de manière contrôlée, parfois suivie d'un traitement thermique ultérieur, afin de conserver les propriétés mécaniques pour lesquelles le processus de forgeage a été conçu.
Comprendre l'écart entre la température de forgeage et le point de fusion explique en grande partie pourquoi les équipements de forgeage sont conçus de cette manière. Des commandes de four, des pyromètres et des procédures de temps de trempage existent tous pour maintenir la pièce en toute sécurité à l'intérieur de la fenêtre de forgeage. Dépassez cette fenêtre et dérivez vers la plage de fusion, et le risque d'acier brûlé, de structure à gros grains et de fissuration pendant le façonnage augmente fortement. C'est l'une des raisons pour lesquelles les ateliers expérimentés traitent les données de point de fusion non pas comme un objectif opérationnel, mais comme un plafond rigide à respecter pendant tout processus de travail à chaud.
Forgeage à chaud vs forgeage à froid
La plupart des forgeages d'acier se font à chaud, dans la fenêtre de température décrite ci-dessus, car l'acier chauffé se déforme avec beaucoup moins de force que l'acier à température ambiante et recristallise au fur et à mesure qu'il fonctionne, évitant ainsi l'accumulation de contraintes internes. Le forgeage à froid, en revanche, façonne l'acier à température ambiante ou proche, en s'appuyant sur la ductilité du métal plutôt que sur la chaleur. Le forgeage à froid n'a aucun rapport direct avec la discussion sur le point de fusion, mais il convient de le mentionner car le choix entre le forgeage à chaud et à froid est lui-même en partie déterminé par la façon dont les propriétés d'une nuance d'acier donnée changent à mesure qu'elle s'approche ou reste loin de ses limites thermiques.
Défauts courants liés à la surchauffe lors du forgeage
Lorsqu’un opérateur de four laisse la matière s’approcher trop près de la plage de fusion, une poignée de défauts prévisibles ont tendance à apparaître. La croissance des grains produit une structure interne grossière qui réduit la ténacité. Une fusion naissante aux joints de grains, parfois appelée brûlure, peut endommager de manière permanente le matériau même si la majeure partie de la pièce ne se liquéfie jamais visiblement. La formation de tartre s'accélère à mesure que la température augmente, gaspillant du matériau et compliquant la finition en aval. La reconnaissance précoce de ces signes explique en partie pourquoi le contrôle et la surveillance de la température du four restent une priorité dans les opérations de forgeage.
Point de fusion lors du soudage et du découpage par rapport au forgeage
Le soudage et le coupage thermique se situent à l’extrémité opposée du spectre de températures par rapport au forgeage. Là où le forgeage évite délibérément la plage de fusion, le soudage dépend de l'atteinte, au moins localement, de la fusion de deux pièces d'acier.
Lors du soudage à l'arc, le bain de fusion immédiat dépasse généralement de manière significative le point de fusion global de l'acier de base, car l'arc lui-même brûle à plusieurs milliers de degrés et une surchauffe localisée contribue à assurer une fusion complète entre le métal de base et le matériau d'apport. Il s’agit d’un événement étroit et très localisé, contrairement à la fusion au four où la totalité de la charge est portée à température. Le métal de base environnant, à une courte distance du bain de soudure, peut encore être proche de la température ambiante, c'est pourquoi le soudage introduit des gradients thermiques abrupts et pourquoi le contrôle de l'apport de chaleur et de la vitesse de refroidissement est si essentiel à la qualité de la soudure.
Les processus de coupage thermique tels que l'oxycoupage et le coupage au plasma fonctionnent de la même manière, en poussant une étroite saignée d'acier au-delà de son point de fusion afin qu'il puisse être éjecté sous forme de scories fondues, tandis que la plaque environnante reste largement inchangée structurellement, à l'exception d'une étroite zone affectée par la chaleur.
Comment le point de fusion de l'acier se compare à celui d'autres métaux
Placer l’acier aux côtés d’autres métaux industriels courants permet de replacer son comportement en fusion dans son contexte, en particulier pour quiconque choisit entre des matériaux pour une application à haute température.
| Métal | Point de fusion (°C) | Point de fusion (°F) |
|---|---|---|
| Diriger | ≈ 327 | ≈ 621 |
| Zinc | ≈ 420 | ≈ 788 |
| Aluminium | ≈ 660 | ≈ 1221 |
| Cuivre | ≈ 1085 | ≈ 1985 |
| Fer pur | ≈ 1538 | ≈ 2800 |
| Acier (gamme générale) | 1370 – 1540 | 2500 – 2800 |
| Titane | ≈ 1668 | ≈ 3034 |
| Tungstène | ≈ 3422 | ≈ 6192 |
L'acier se situe confortablement au-dessus de l'aluminium et du cuivre, ce qui explique pourquoi l'aluminium et le cuivre nécessitent beaucoup moins d'énergie au four pour fondre et sont couramment utilisés là où des températures de traitement plus basses constituent un avantage. Le titane fond à une température sensiblement plus élevée que la plupart des nuances d'acier, et le tungstène appartient à une catégorie à part, c'est pourquoi le tungstène est choisi pour les filaments et les composants qui doivent survivre à une chaleur extrême et soutenue qui liquéfierait complètement l'acier.
Il est intéressant de noter que le point de fusion de l’acier est proche de celui du fer pur et, dans la plupart des formulations d’alliages, légèrement inférieur à celui du fer pur. Ceci est cohérent avec le principe métallurgique général selon lequel l'alliage d'un élément abaisse presque toujours son point de fusion par rapport au métal de base pur, un modèle qui s'applique à la plupart des systèmes d'alliage courants, pas seulement à l'acier.
Idées fausses courantes sur le point de fusion de l'acier
L’acier a un point de fusion précis, de la même manière que l’eau gèle à exactement zéro degré Celsius.
RéalitéL'acier est un alliage, il fond donc dans une plage définie par ses températures de solidus et de liquidus, qui varient en fonction de la composition plutôt que de rester à un nombre fixe.
Une structure en acier ne devient dangereuse qu’une fois qu’elle commence à fondre.
RéalitéL'acier de construction perd une grande partie de sa capacité portante entre 500 °C et 600 °C, soit des centaines de degrés en dessous de son intervalle de fusion, de sorte que le risque de défaillance augmente bien avant que le métal ne soit proche du liquide.
L'acier inoxydable a toujours un point de fusion plus élevé que l'acier au carbone ordinaire, car il s'agit d'un matériau de première qualité.
RéalitéLes deux gammes se chevauchent considérablement et, selon les nuances exactes comparées, certains aciers au carbone peuvent avoir un point de fusion plus élevé que certaines nuances inoxydables.
Le forgeage nécessite de chauffer l'acier près de son point de fusion pour le rendre suffisamment mou pour être façonné.
RéalitéLe forgeage reste délibérément bien en dessous de la plage de fusion, généralement inférieure de 100°C à 300°C, car travailler trop près de la liquéfaction endommage la structure des grains et augmente le risque de fissuration.
Foire aux questions
À quelle température l’acier fond-il en Celsius ?
La plupart des nuances d'acier commerciales fondent entre 1 370 °C et 1 540 °C, le chiffre exact dépendant de la teneur en carbone et de la présence d'autres éléments d'alliage tels que le chrome, le nickel ou le manganèse.
À quelle température l’acier fond-il en Fahrenheit ?
En degrés Fahrenheit, la même plage se traduit par environ 2 500 °F à 2 800 °F, encore une fois en fonction de la qualité spécifique et de sa teneur en alliage.
Le point de fusion de l’acier inoxydable est-il différent de celui de l’acier au carbone ?
Les deux gammes se chevauchent considérablement. L'acier inoxydable se situe généralement entre 1 375 °C et 1 530 °C, tandis que l'acier au carbone se situe généralement entre 1 410 °C et 1 530 °C, de sorte que la différence entre un acier inoxydable spécifique et une qualité de carbone spécifique est généralement plus petite que ce à quoi les gens s'attendent.
Pourquoi l’acier de construction s’effondre-t-il lors d’un incendie bien avant de fondre ?
La capacité portante chute fortement une fois que l’acier dépasse environ 500°C à 600°C, une température bien inférieure à sa plage de fusion. L’acier est encore solide à ce stade, mais il a perdu trop de résistance pour continuer à supporter la charge prévue.
Quelle est la différence entre le point de fusion et la température de forgeage ?
Le point de fusion est le moment où l’acier devient complètement liquide. La température de forgeage est une fenêtre de travail inférieure, généralement autour de 1 100 °C à 1 250 °C pour de nombreuses nuances, choisie spécifiquement pour rester à l'écart de la plage de fusion tout en rendant le métal suffisamment mou pour se remodeler.
L'ajout de carbone augmente-t-il ou abaisse-t-il le point de fusion de l'acier ?
L'ajout de carbone abaisse le point de fusion. Une teneur en carbone plus élevée abaisse la plage de fusion, ce qui explique en partie pourquoi les aciers à outils à haute teneur en carbone fondent généralement à des températures un peu plus basses que les aciers doux à très faible teneur en carbone.
Pourquoi le point de fusion de l'acier est-il indiqué sous forme de plage au lieu d'un chiffre ?
L’acier est un alliage, pas un élément pur, il n’a donc pas de point de fusion fixe comme le fer pur. Les températures exactes du solidus et du liquidus varient en fonction du mélange spécifique de carbone et d'éléments d'alliage dans chaque qualité.
Quelle est la température d'un bain de fusion par rapport au point de fusion de l'acier ?
Un bain de soudure typique pour le soudage à l'arc s'étend bien au-dessus de la plage de fusion en vrac de l'acier de base, souvent autour de 1 600 °C ou plus dans la zone d'arc immédiate, car le processus nécessite suffisamment de surchauffe pour assurer une fusion complète entre le métal de base et l'apport.
Le point de fusion de l'acier change-t-il avec la pression ou l'altitude ?
Le point de fusion change légèrement avec la pression au sens thermodynamique strict, mais l'effet est suffisamment faible dans des conditions atmosphériques normales pour qu'il ne soit pas un facteur pratique pour les opérations quotidiennes de four, de forgeage ou de soudage.
